【作 者】蔣壯

　　【引 言】

　　大批量生產車身制件時，使用更少的材料，更低的成本，生產出穩定合格的制件是生產企業追求的目標，單個制件微量的材料利用率提升，便可在大批量生產中起到大幅度降低制造成本的效果。在沖壓工藝設計中，開口拉伸是節省材料的有效手段，但隨之而來的是對制件成形性產生了消極影響，往往采用該工藝生產的制件易出現起皺、回彈、剛度差、表面質量不好的情況。在材料尺寸不變，依舊使用開口拉伸工藝的情況下，對模具做以特殊壓料結構，實現提高成形性的效果，規避一系列制件缺陷的發生。

　　【開口拉伸工藝介紹】

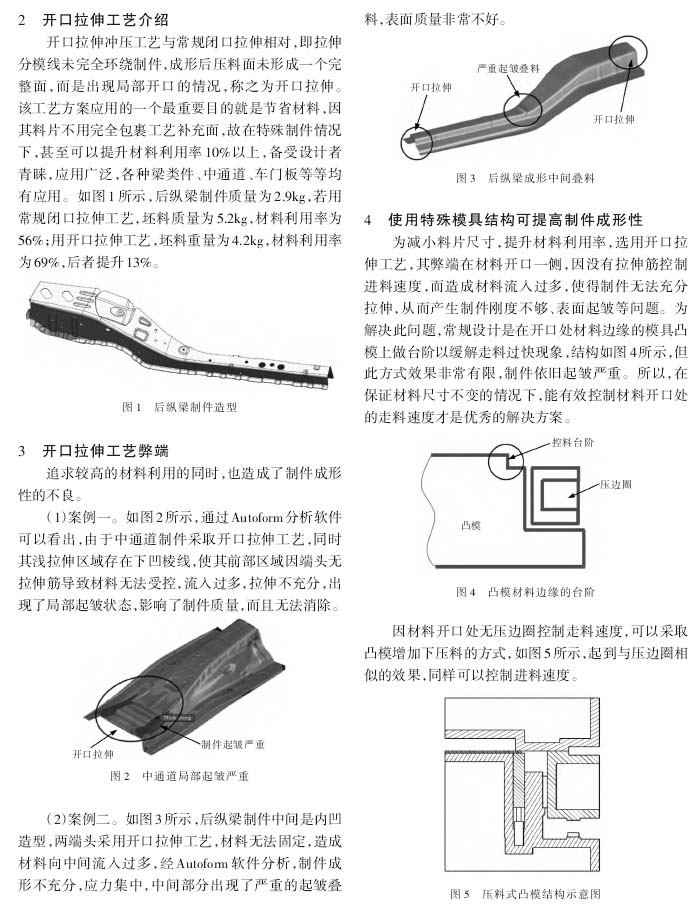

　　開口拉伸沖壓工藝與常規閉口拉伸相對，即拉伸分模線未完全環繞制件，成形后壓料面未形成一個完整面，而是出現局部開口的情況，稱之為開口拉伸。該工藝方案應用的一個最重要目的就是節省材料，因其料片不用完全包裹工藝補充面，故在特殊制件情況下，甚至可以提升材料利用率10%以上，備受設計者青睞，應用廣泛，各種梁類件、中通道、車門板等等均有應用。如圖1所示，后縱梁制件質量為2.9kg，若用常規閉口拉伸工藝，坯料質量為5.2kg，材料利用率為56%;用開口拉伸工藝，坯料重量為4.2kg，材料利用率為69%，后者提升13%。

　　【總 結】

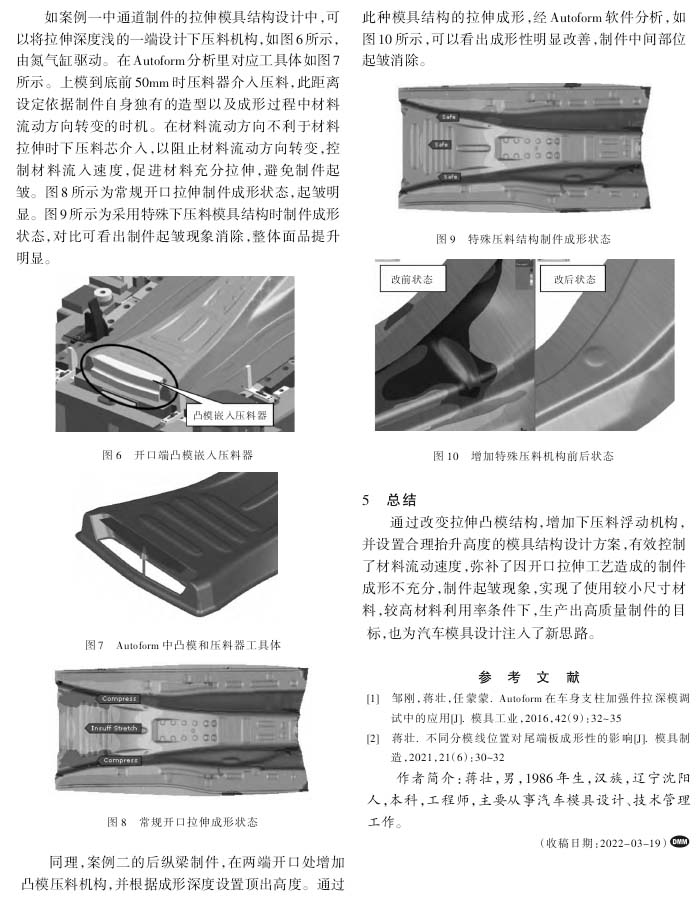

　　通過改變拉伸凸模結構，增加下壓料浮動機構，并設置合理抬升高度的模具結構設計方案，有效控制了材料流動速度，彌補了因開口拉伸工藝造成的制件成形不充分，制件起皺現象，實現了使用較小尺寸材料，較高材料利用率條件下，生產出高質量制件的目標，也為汽車模具設計注人了新思路。

　　以下是正文：
