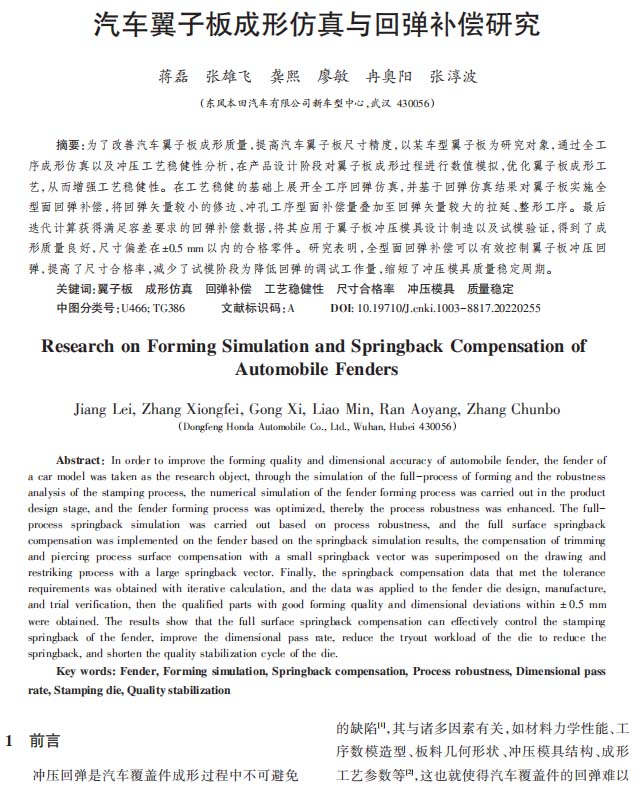

【作 者】蔣磊;張雄飛;龔熙;廖敏;冉奧陽;張淳波

　　【前 言】

　　沖壓回彈是汽車覆蓋件成形過程中不可避免的缺陷[1]，其與諸多因素有關，如材料力學性能、工序數模造型、板料幾何形狀、沖壓模具結構、成形工藝參數等[2]，這也就使得汽車覆蓋件的回彈難以準確預測和有效控制?；貜椀拇嬖诓粌H會嚴重影響零件尺寸精度，還會導致零件表面產生深度為幾十到上百微米的微觀凹陷，從而降低零件表面質量[3]。對于汽車覆蓋件而言，滿足容差的尺寸精度和光潔連續的表面質量是整車獲得良好商品性的必要條件之一[4]。因此，回彈的精準預測以及合理控制對于整車商品性的保證至關重要。

　　翼子板作為汽車最重要的覆蓋件之一，其與側圍外板、前門外板、后門外板共同構成車身側面輪廓，除了滿足功能要求之外，還需要對周邊諸如前門、前大燈、前保險杠、發動機罩等眾多零件進行公差吸收，尺寸精度要求較高[5]。此外，翼子板產品結構具有形狀復雜、曲率變化大、特征棱線圓角小、成形深度不均勻特點，相對于其他覆蓋件回彈控制難度更大[6]。

　　鑒于以上現狀，本研究以東風本田某SUV車型翼子板為研究載體，首先利用CATIA軟件設計翼子板全工序工藝模面；然后借助AutoForm軟件進行全工序成形仿真以及穩健性分析，根據成形仿真結果優化工藝參數，確保翼子板在工況波動時依然能夠良好成形；最后在工藝穩健的基礎上展開全工序回彈仿真與回彈補償，并獲得了預測更加精準的仿真結果和尺寸合格率更高的成形零件。

　　【結 論】

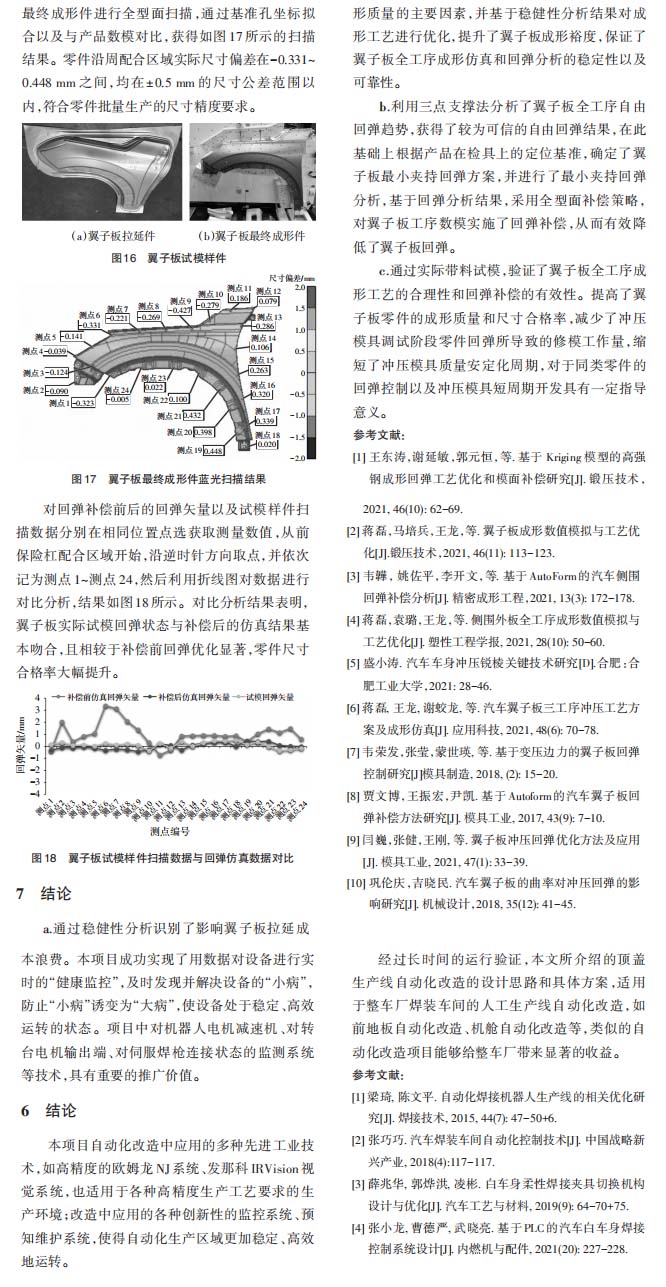

　　本項目自動化改造中應用的多種先進工業技術，如高精度的歐姆龍NJ系統、發那科IRVision視覺系統，也適用于各種高精度生產工藝要求的生產環境；改造中應用的各種創新性的監控系統、預知維護系統，使得自動化生產區域更加穩定、高效地運轉。

　　經過長時間的運行驗證，本文所介紹的頂蓋生產線自動化改造的設計思路和具體方案，適用于整車廠焊裝車間的人工生產線自動化改造，如前地板自動化改造、機艙自動化改造等，類似的自動化改造項目能夠給整車廠帶來顯著的收益。

　　以下是正文：
