【作 者】張新聚;薛占璞;孫曉婷

　　黃銅管因其具有耐腐蝕、耐高溫、強度高、延展性強等特點[1-3]，被廣泛應用于日常生活、航空航天、核能發電等重要領域[4-6]。由于各行各業對管材結構的輕量化和高性能要求越來越重視，使得管材彎曲件的成形質量要求日益提高。管材彎曲件在成形時，由于其特殊的中空式結構[7-8]和成形設備的影響，在成形過程中很容易出現一些成形缺陷，如：管材橫截面發生橢圓式變形，管材彎曲件內側增厚、外側減薄的現象過于嚴重等。這些將影響管件的內部承載能力，制約管材的成形質量和使用性能。三維自由彎曲成形技術是近年來逐漸興起的管材塑性加工技術，為金屬管材成形提供了新的技術支持[9]，該技術無需頻繁更換模具，不但可以實現精確彎曲成形，有效節省模具設計費用，實現節能和設備的輕量化[10]，同時可以實現不同平面內的連續自由彎曲成形，能有效減輕管材應力應變的過度集中。此技術下成形的彎曲件性能優異，并且具有較長的使用壽命。

　　本文通過模擬與試驗相結合，以三維自由彎曲成形技術為基礎，研究了關鍵工藝參數對H62管材彎曲成形過程中壁厚變化和截面畸變的影響，并通過彎曲成形試驗驗證了優化后的成形工藝參數，有效提高了管材成形質量。

　　【結 論】

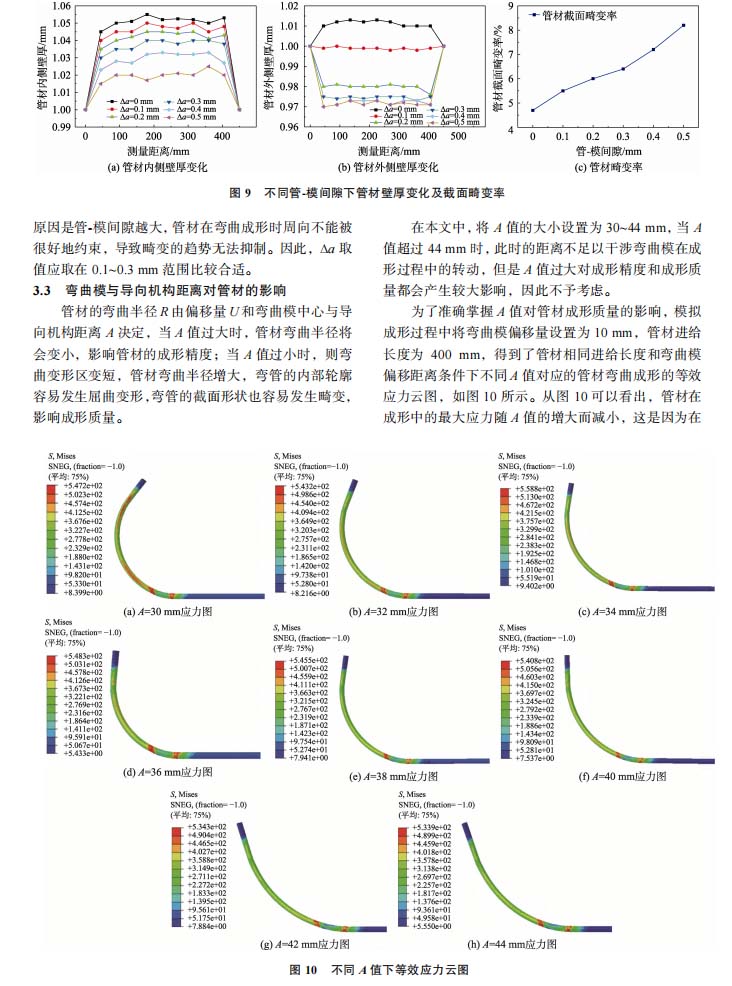

　?。?）研究了彎曲模內腔圓弧形狀、管-模間隙、彎曲模與導向機構的距離和管材進給速度對管材成形時壁厚變化和截面畸變情況的影響規律，根據各項工藝參數對管材成形質量的影響趨勢，設計正交試驗獲取成形工藝參數組合，萬向球模內腔圓弧半徑 r 為5 mm，管-模間隙值?a 為 0.2 mm，彎曲模與導向機構的距離 A 為 36 mm，管材進給速度 V 為 20 mm/s。

　?。?）利用正交試驗優化了成形工藝參數并進行試驗驗證，結果顯示，在彎曲成形極限范圍內，管材的壁厚減薄率最大為 8%，截面畸變率最大為 3.8%，成形質量可靠。

　　以下是正文：
