【作 者】姚芳;程林;張婷婷

　　【引 言】

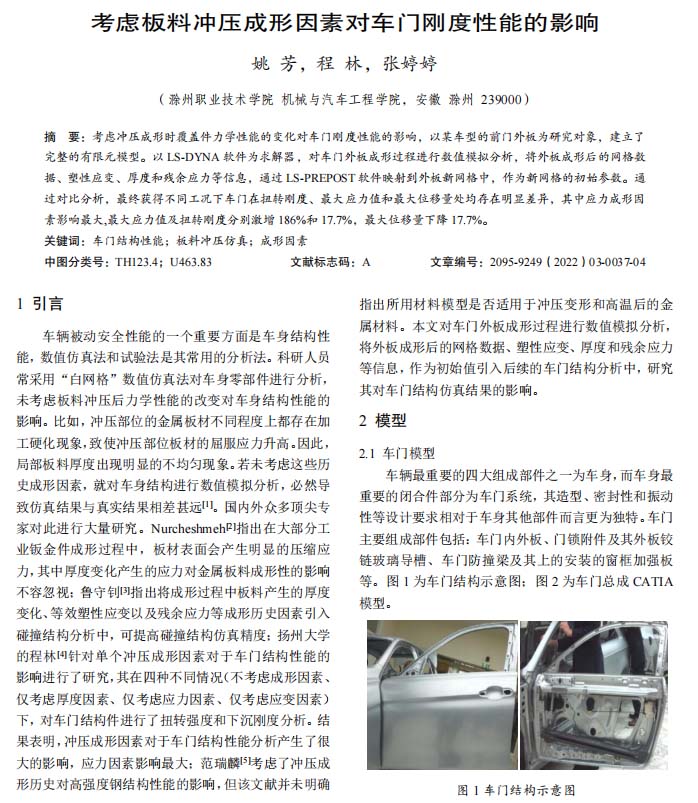

　　車輛被動安全性能的一個重要方面是車身結構性能，數值仿真法和試驗法是其常用的分析法?？蒲腥藛T常采用“白網格”數值仿真法對車身零部件進行分析，未考慮板料沖壓后力學性能的改變對車身結構性能的影響。比如，沖壓部位的金屬板材不同程度上都存在加工硬化現象，致使沖壓部位板材的屈服應力升高。因此，局部板料厚度出現明顯的不均勻現象。若未考慮這些歷史成形因素，就對車身結構進行數值模擬分析，必然導致仿真結果與真實結果相差甚遠[1]。國內外眾多頂尖專家對此進行大量研究。Nurcheshmeh[2]指出在大部分工業鈑金件成形過程中，板材表面會產生明顯的壓縮應力，其中厚度變化產生的應力對金屬板料成形性的影響不容忽視；魯守釗[3]指出將成形過程中板料產生的厚度變化、等效塑性應變以及殘余應力等成形歷史因素引入碰撞結構分析中，可提高碰撞結構仿真精度；揚州大學的程林[4]針對單個沖壓成形因素對于車門結構性能的影響進行了研究，其在四種不同情況（不考慮成形因素、僅考慮厚度因素、僅考慮應力因素、僅考慮應變因素）下，對車門結構件進行了扭轉強度和下沉剛度分析。結果表明，沖壓成形因素對于車門結構性能分析產生了很大的影響，應力因素影響最大；范瑞麟[5]考慮了沖壓成形歷史對高強度鋼結構性能的影響，但該文獻并未明確指出所用材料模型是否適用于沖壓變形和高溫后的金屬材料。本文對車門外板成形過程進行數值模擬分析，將外板成形后的網格數據、塑性應變、厚度和殘余應力等信息，作為初始值引入后續的車門結構分析中，研究其對車門結構仿真結果的影響。

　　【結 論】

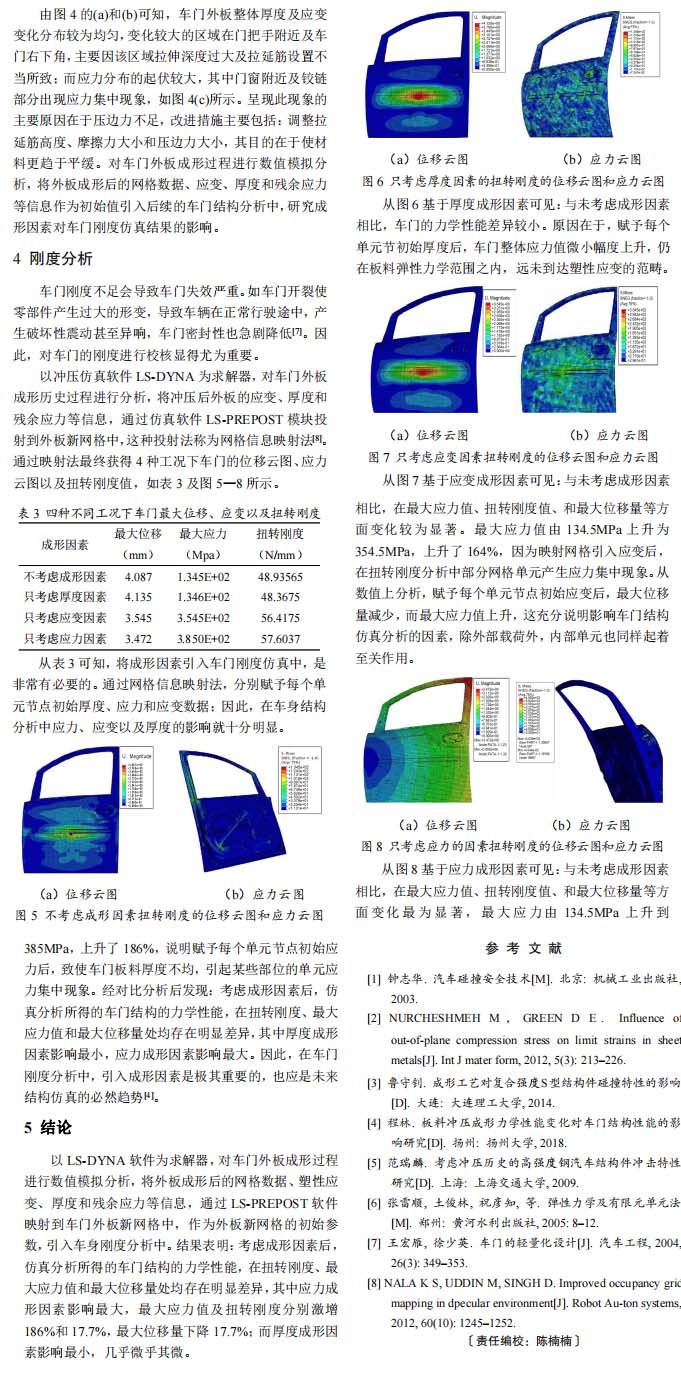

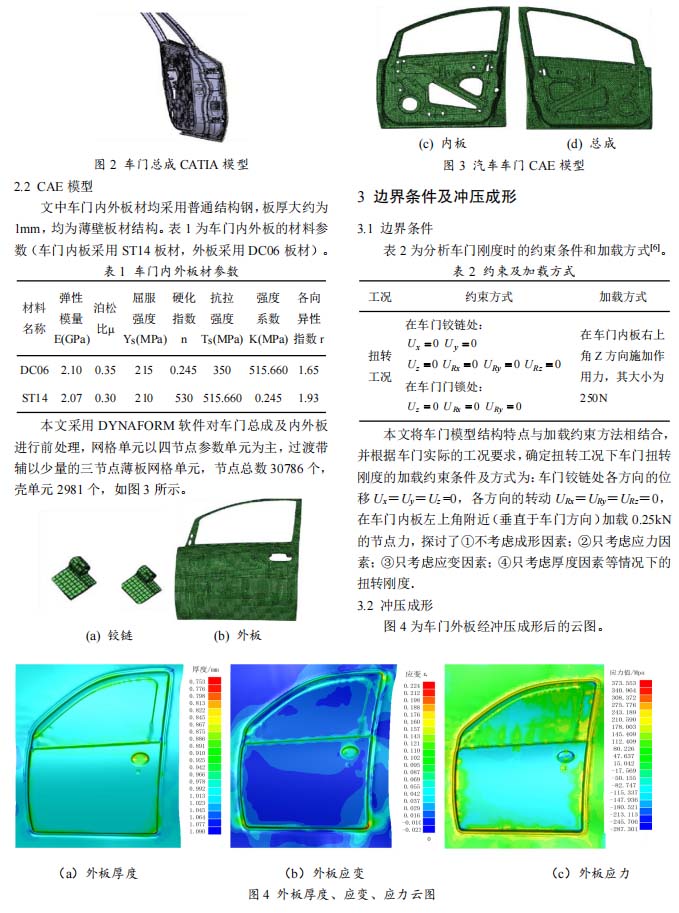

　　以 LS-DYNA 軟件為求解器，對車門外板成形過程進行數值模擬分析，將外板成形后的網格數據、塑性應變、厚度和殘余應力等信息，通過 LS-PREPOST 軟件映射到車門外板新網格中，作為外板新網格的初始參數，引入車身剛度分析中。結果表明：考慮成形因素后，仿真分析所得的車門結構的力學性能，在扭轉剛度、最大應力值和最大位移量處均存在明顯差異，其中應力成形因素影響最大，最大應力值及扭轉剛度分別激增186%和 17.7%，最大位移量下降 17.7%；而厚度成形因素影響最小，幾乎微乎其微。

　　以下是正文：
