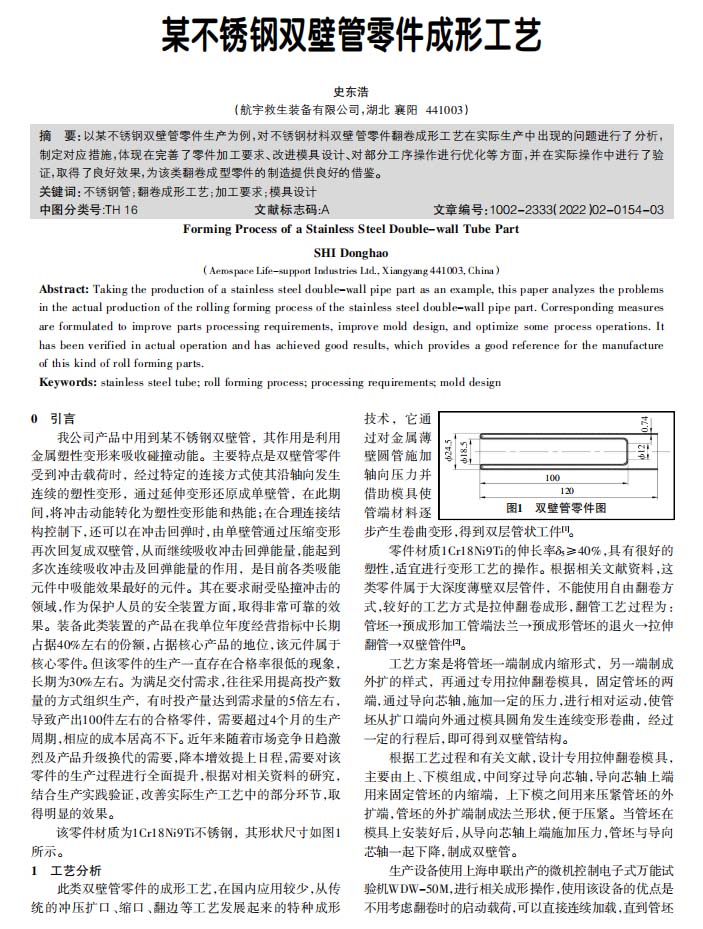

【作 者】史東浩

　　不銹鋼雙壁管，其作用是利用金屬塑性變形來(lái)吸收碰撞動(dòng)能。主要特點(diǎn)是雙壁管零件受到?jīng)_擊載荷時(shí)，經(jīng)過(guò)特定的連接方式使其沿軸向發(fā)生連續(xù)的塑性變形，通過(guò)延伸變形還原成單壁管，在此期間，將沖擊動(dòng)能轉(zhuǎn)化為塑性變形能和熱能；在合理連接結(jié)構(gòu)控制下，還可以在沖擊回彈時(shí)，由單壁管通過(guò)壓縮變形再次回復(fù)成雙壁管，從而繼續(xù)吸收沖擊回彈能量，能起到多次連續(xù)吸收沖擊及回彈能量的作用，是目前各類(lèi)吸能元件中吸能效果最好的元件。其在要求耐受墜撞沖擊的領(lǐng)域，作為保護(hù)人員的安全裝置方面，取得非?？煽康男Ч?。裝備此類(lèi)裝置的產(chǎn)品在我單位年度經(jīng)營(yíng)指標(biāo)中長(zhǎng)期占據(jù)40%左右的份額，占據(jù)核心產(chǎn)品的地位，該元件屬于核心零件。但該零件的生產(chǎn)一直存在合格率很低的現(xiàn)象，長(zhǎng)期為30%左右。為滿(mǎn)足交付需求，往往采用提高投產(chǎn)數(shù)量的方式組織生產(chǎn)，有時(shí)投產(chǎn)量達(dá)到需求量的5倍左右，導(dǎo)致產(chǎn)出100件左右的合格零件，需要超過(guò)4個(gè)月的生產(chǎn)周期，相應(yīng)的成本居高不下。近年來(lái)隨著市場(chǎng)競(jìng)爭(zhēng)日趨激烈及產(chǎn)品升級(jí)換代的需要，降本增效提上日程，需要對(duì)該零件的生產(chǎn)過(guò)程進(jìn)行全面提升，根據(jù)對(duì)相關(guān)資料的研究，結(jié)合生產(chǎn)實(shí)踐驗(yàn)證，改善實(shí)際生產(chǎn)工藝中的部分環(huán)節(jié)，取得明顯的效果。

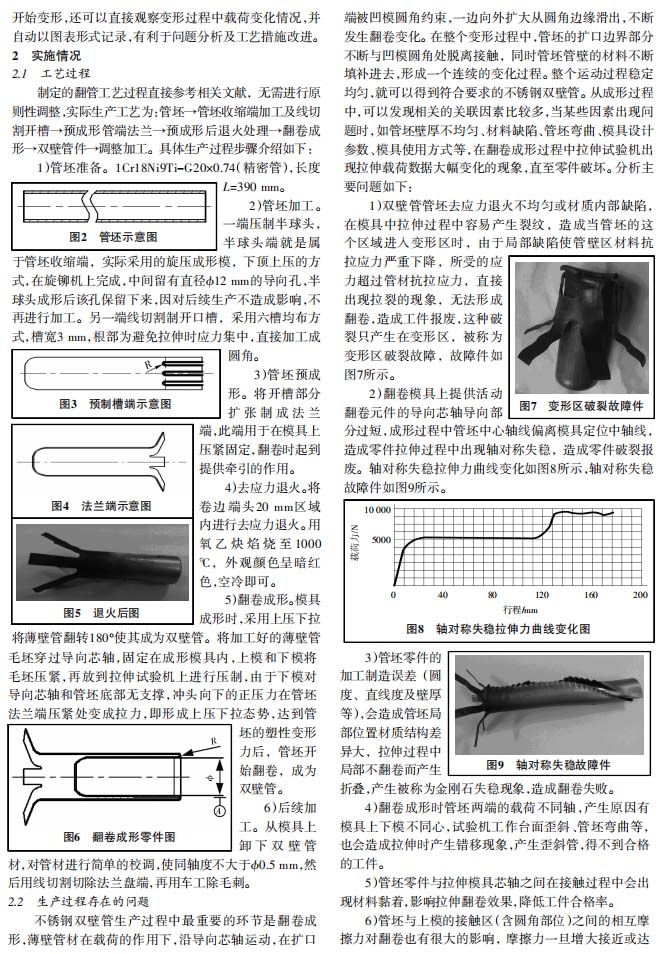

　　該零件材質(zhì)為1Cr18Ni9Ti不銹鋼，其形狀尺寸如圖1所示。

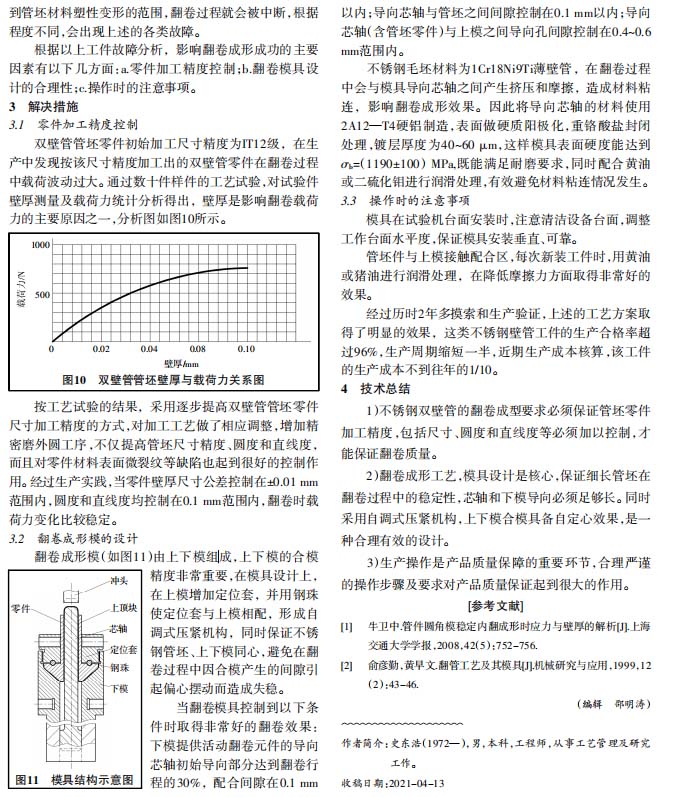

　　【技術(shù)總結(jié)】

　　1）不銹鋼雙壁管的翻卷成型要求必須保證管坯零件加工精度，包括尺寸、圓度和直線(xiàn)度等必須加以控制，才能保證翻卷質(zhì)量。

　　2）翻卷成形工藝，模具設(shè)計(jì)是核心，保證細(xì)長(zhǎng)管坯在翻卷過(guò)程中的穩(wěn)定性，芯軸和下模導(dǎo)向必須足夠長(zhǎng)。同時(shí)采用自調(diào)式壓緊機(jī)構(gòu)，上下模合模具備自定心效果，是一種合理有效的設(shè)計(jì)。

　　3）生產(chǎn)操作是產(chǎn)品質(zhì)量保障的重要環(huán)節(jié)，合理嚴(yán)謹(jǐn)?shù)牟僮鞑襟E及要求對(duì)產(chǎn)品質(zhì)量保證起到很大的作用。

　　以下是正文：
