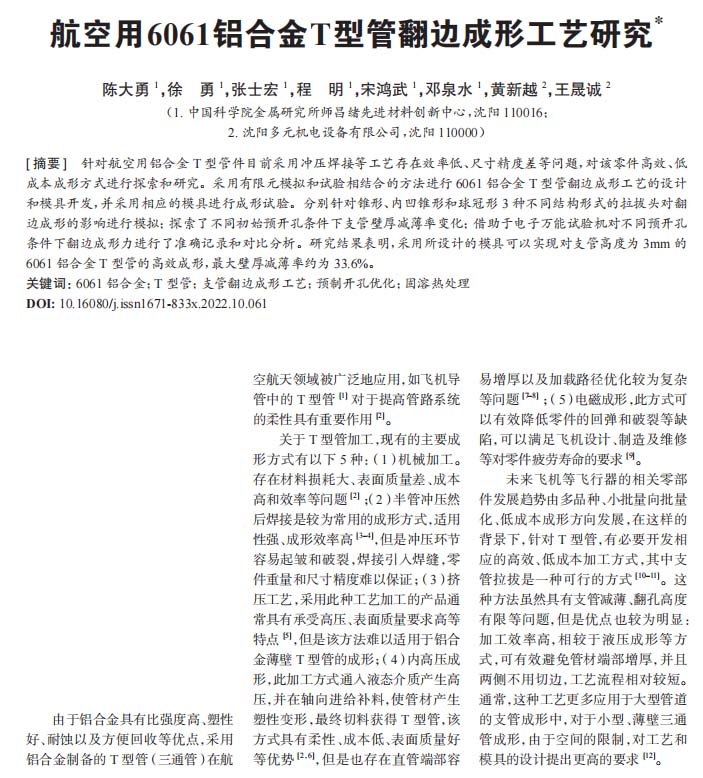

【作 者】陳大勇;徐勇;張士宏;程明;宋鴻武;鄧泉水;黃新越;王晟誠

　　【引 言】

　　由于鋁合金具有比強度高、塑性好、耐蝕以及方便回收等優點，采用鋁合金制備的 T 型管（三通管）在航空航天領域被廣泛地應用，如飛機導管中的 T 型管 [1] 對于提高管路系統的柔性具有重要作用 [2]。

　　關于 T 型管加工，現有的主要成形方式有以下 5 種：（1）機械加工。存在材料損耗大、表面質量差、成本高和效率等問題 [2] ；（2）半管沖壓然后焊接是較為常用的成形方式，適用性強、成形效率高 [3–4]，但是沖壓環節容易起皺和破裂，焊接引入焊縫，零件重量和尺寸精度難以保證；（3）擠壓工藝，采用此種工藝加工的產品通常具有承受高壓、表面質量要求高等特點 [5]，但是該方法難以適用于鋁合金薄壁 T 型管的成形；（4）內高壓成形，此加工方式通入液態介質產生高壓，并在軸向進給補料，使管材產生塑性變形，最終切料獲得 T 型管，該方式具有柔性、成本低、表面質量好等優勢 [2，6]，但是也存在直管端部容易增厚以及加載路徑優化較為復雜等問題 [7–8] ；（5）電磁成形，此方式可以有效降低零件的回彈和破裂等缺陷，可以滿足飛機設計、制造及維修等對零件疲勞壽命的要求 [9]。

　　未來飛機等飛行器的相關零部件發展趨勢由多品種、小批量向批量化、低成本成形方向發展，在這樣的背景下，針對 T 型管，有必要開發相應的高效、低成本加工方式，其中支管拉拔是一種可行的方式 [10–11]。這種方法雖然具有支管減薄、翻孔高度有限等問題，但是優點也較為明顯：加工效率高，相較于液壓成形等方式，可有效避免管材端部增厚，并且兩側不用切邊，工藝流程相對較短。通常，這種工藝更多應用于大型管道的支管成形中，對于小型、薄壁三通管成形，由于空間的限制，對工藝和模具的設計提出更高的要求 [12]。

　　另外，支管翻邊成形工藝需要預先在管坯上預制孔，預開孔結構及尺寸對于整個成形至關重要，因此本文對 6061 鋁合金 T 型管的翻邊成形工藝及模具進行設計，并開展相應的有限元模擬和試驗研究，探討提高支管有效高度、降低破裂等缺陷的方法，旨在探索航空用鋁合金 T 型管的高效短流程加工工藝。

　　【結 論】

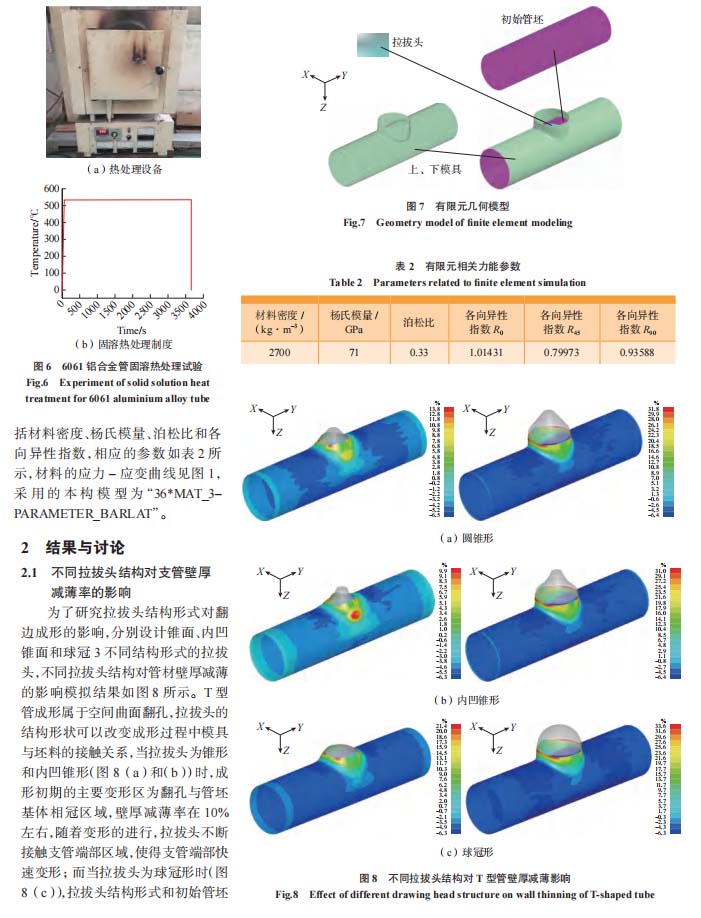

　　（1）不同的拉拔頭結構形式對最終支管端部最大壁厚減薄率影響較小，但是會改變不同成形階段拉拔頭與變形區的接觸關系，錐形和內凹錐形拉拔頭會增加成形初期支管與直管相冠區域的塑性變形。

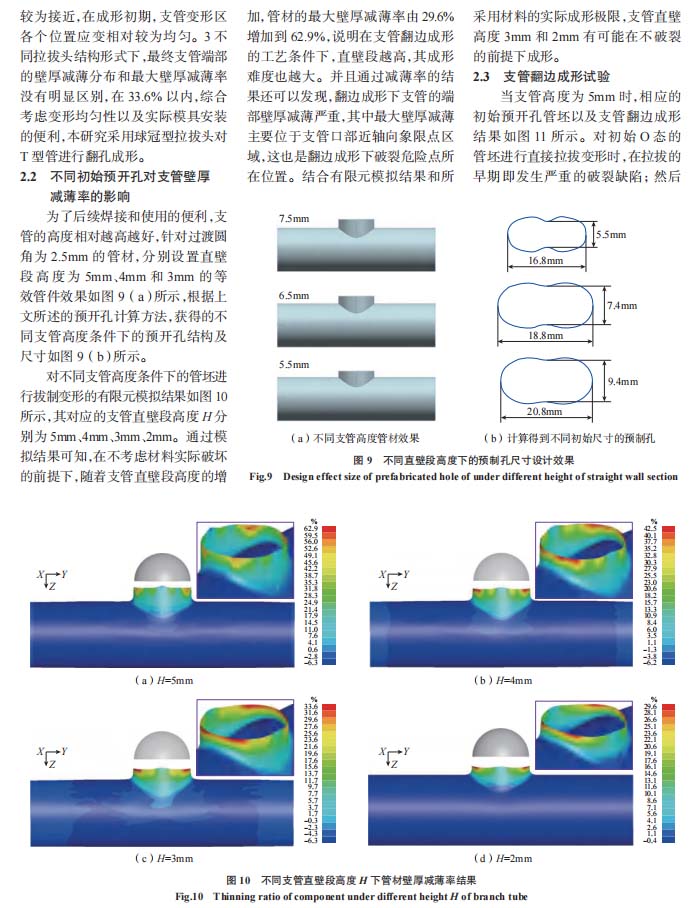

　　（2）模擬結果表明，隨著支管高度的增加，也即初始預開孔尺寸的減小，支管端部的壁厚減薄更加嚴重，當支管高度為 3mm 時，對應壁厚減薄率約為 33.6%。

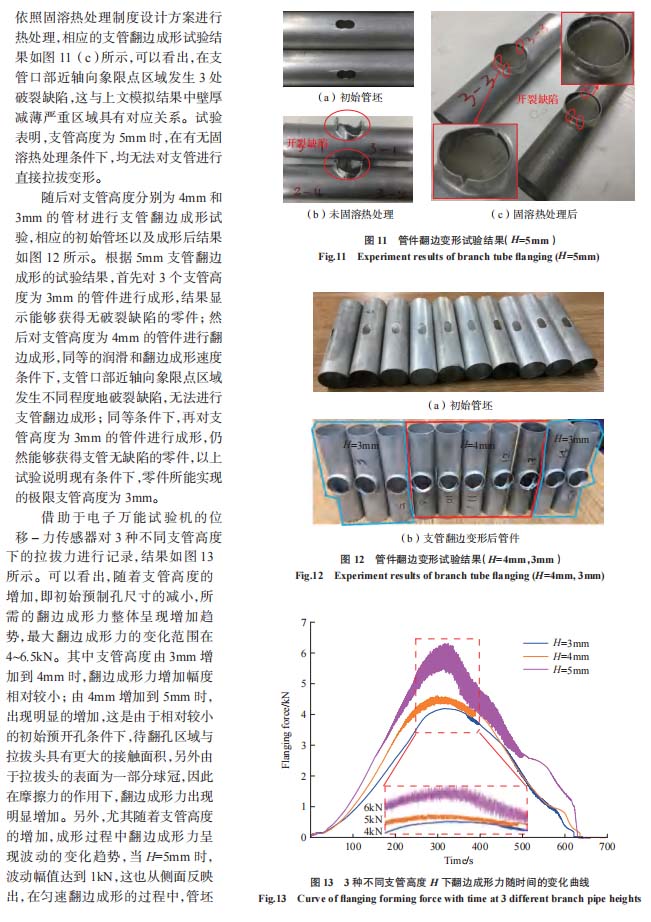

　?。?）采用所設計的球冠型拉拔頭可以實現支管高度為 3mm 的 6061鋁合金 T 型管的高效、低成本成形。
