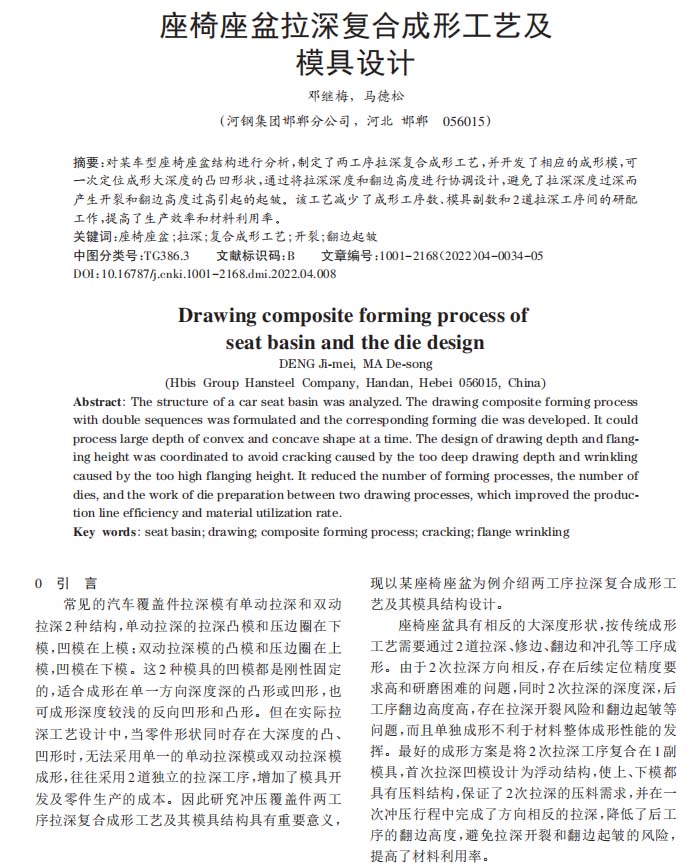

【作 者】鄧?yán)^梅;馬德松

　　【引 言】

　　常見的汽車覆蓋件拉深模有單動拉深和雙動拉深 2 種結構，單動拉深的拉深凸模和壓邊圈在下模，凹模在上模；雙動拉深模的凸模和壓邊圈在上模，凹模在下模。這2種模具的凹模都是剛性固定的，適合成形在單一方向深度深的凸形或凹形，也可成形深度較淺的反向凹形和凸形。但在實際拉深工藝設計中，當零件形狀同時存在大深度的凸、凹形時，無法采用單一的單動拉深?；螂p動拉深模成形，往往采用2道獨立的拉深工序，增加了模具開發及零件生產的成本。因此研究沖壓覆蓋件兩工序拉深復合成形工藝及其模具結構具有重要意義，現以某座椅座盆為例介紹兩工序拉深復合成形工藝及其模具結構設計。座椅座盆具有相反的大深度形狀，按傳統成形工藝需要通過2道拉深、修邊、翻邊和沖孔等工序成形。

　　由于2次拉深方向相反，存在后續定位精度要求高和研磨困難的問題，同時2次拉深的深度深，后工序翻邊高度高，存在拉深開裂風險和翻邊起皺等問題，而且單獨成形不利于材料整體成形性能的發揮。最好的成形方案是將2次拉深工序復合在1副模具，首次拉深凹模設計為浮動結構，使上、下模都具有壓料結構，保證了2次拉深的壓料需求，并在一次沖壓行程中完成了方向相反的拉深，降低了后工序的翻邊高度，避免拉深開裂和翻邊起皺的風險，提高了材料利用率。

　　【結束語】

　　以某乘用車座椅座盆作為兩工序拉深復合成工藝的應用案例，說明了該工藝在大中型沖壓覆蓋件開發中的實際應用。實踐表明，這種復合工藝和模具結構可以在其他具有大深度正反形狀的大中型覆蓋件的開發中進行推廣。

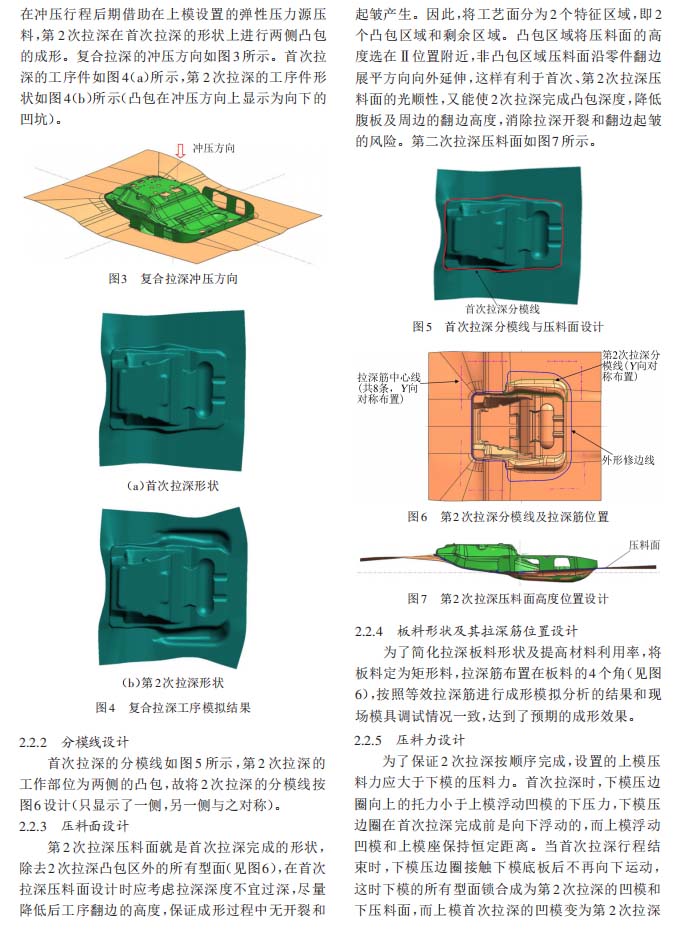

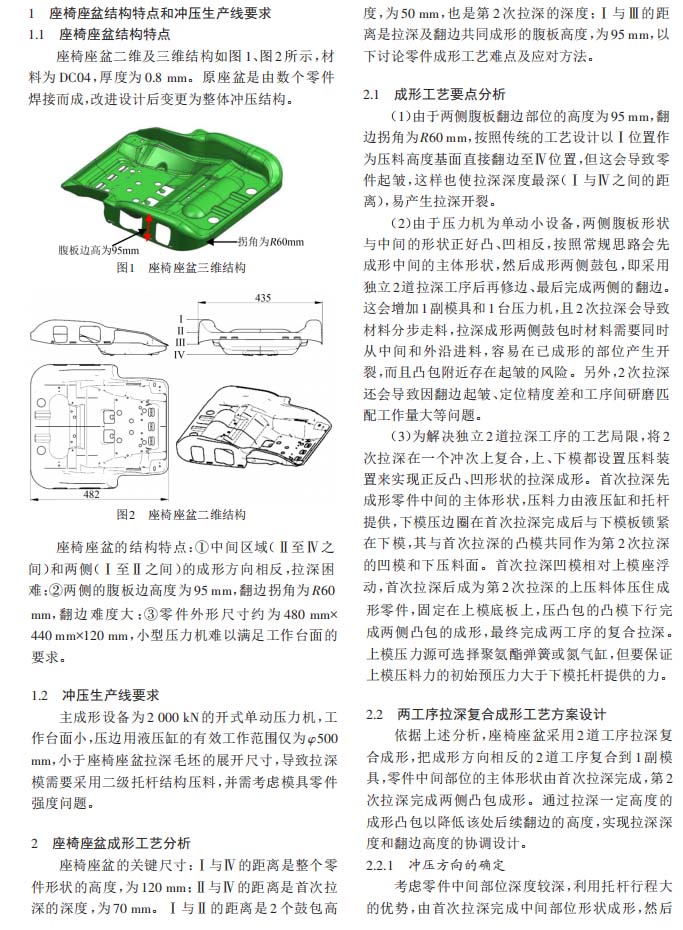

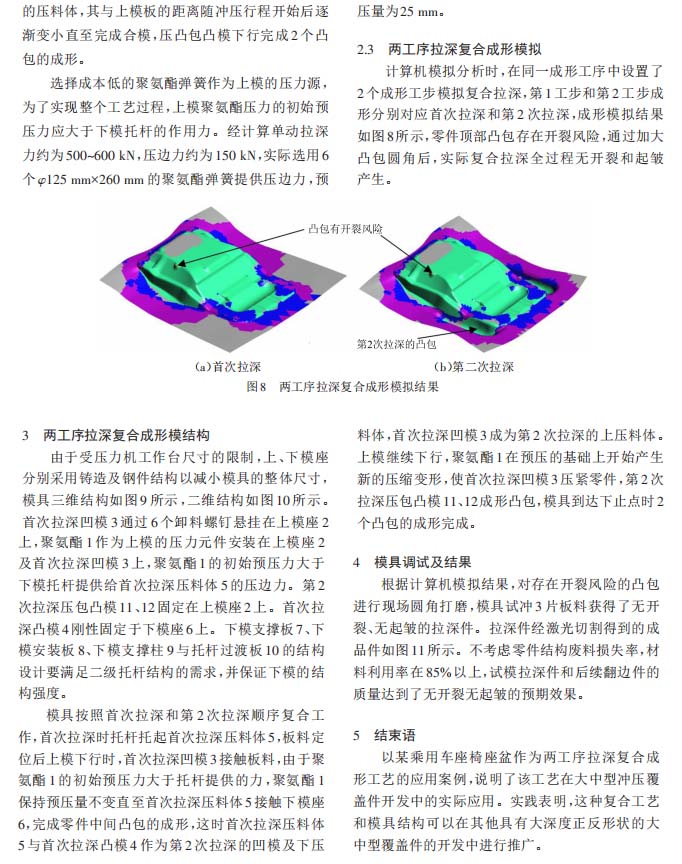

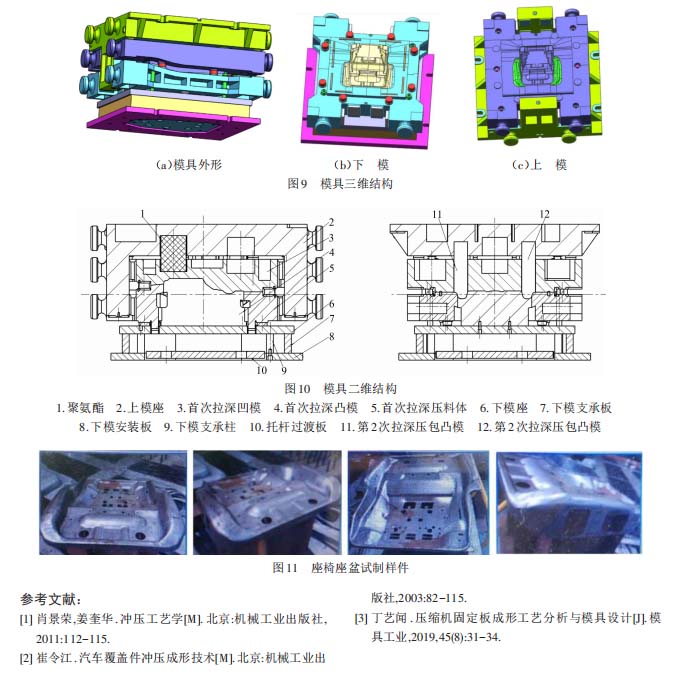

　　以下是正文：
