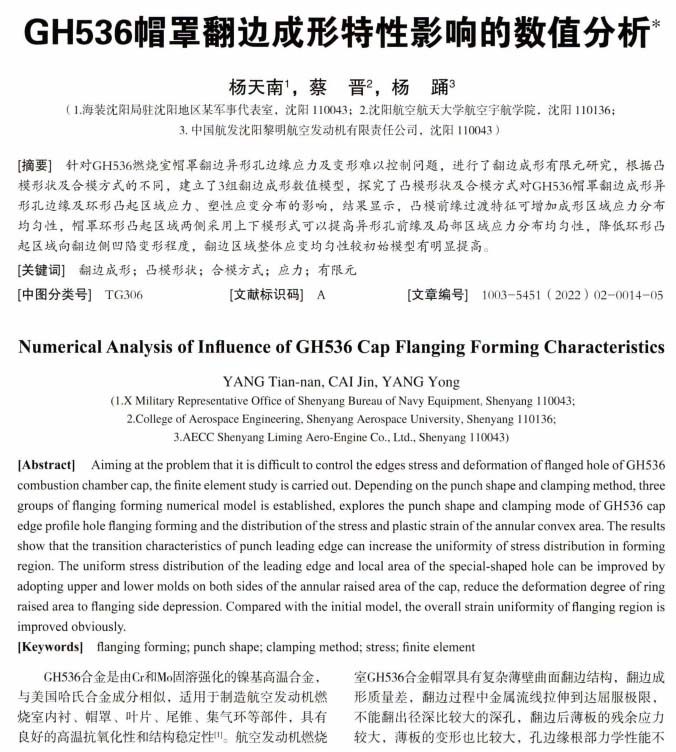

【作 者】楊天南;蔡晉;楊踴

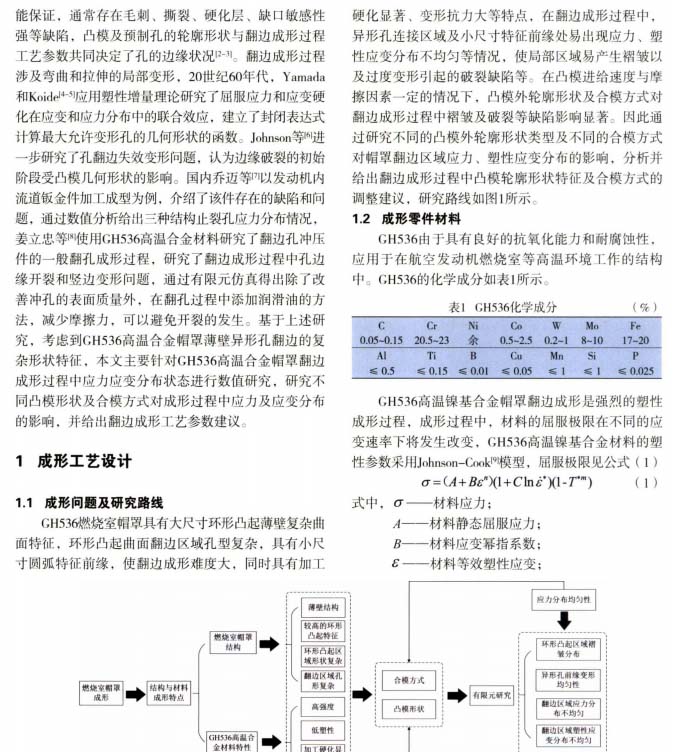

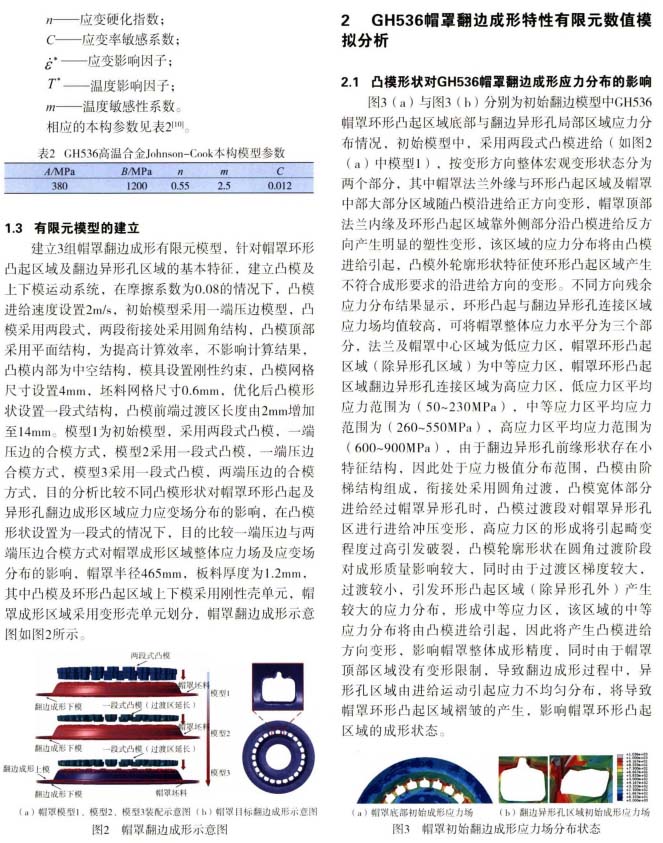

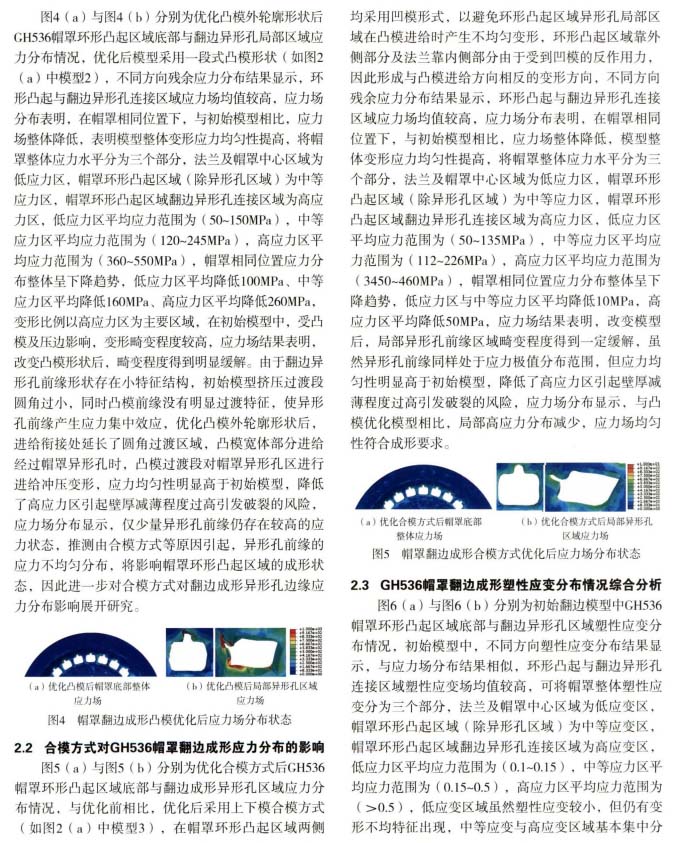

　　GH536合金是由Cr和Mo固溶強化的鎳基高溫合金， 與美國哈氏合金成分相似，適用于制造航空發動機燃燒室內襯、帽罩、葉片、尾錐、集氣環等部件，具有良好的高溫抗氧化性和結構穩定性[1]。航空發動機燃燒室GH536合金帽罩具有復雜薄壁曲面翻邊結構，翻邊成形質量差，翻邊過程中金屬流線拉伸到達屈服極限， 不能翻出徑深比較大的深孔，翻邊后薄板的殘余應力較大，薄板的變形也比較大，孔邊緣根部力學性能不能保證，通常存在毛刺、撕裂、硬化層、缺口敏感性強等缺陷，凸模及預制孔的輪廓形狀與翻邊成形過程工藝參數共同決定了孔的邊緣狀況[2-3]。翻邊成形過程涉及彎曲和拉伸的局部變形，20世紀60年代，Yamada和Koide[4-5]應用塑性增量理論研究了屈服應力和應變硬化在應變和應力分布中的聯合效應，建立了封閉表達式計算最大允許變形孔的幾何形狀的函數。Johnson等[6]進一步研究了孔翻邊失效變形問題，認為邊緣破裂的初始階段受凸模幾何形狀的影響。國內喬邁等[7]以發動機內流道飯金件加工成型為例，介紹了該件存在的缺陷和問題，通過數值分析給出三種結構止裂孔應力分布情況。姜立忠等[8]使用GH536高溫合金材料研究了翻邊孔沖壓件的一般翻孔成形過程，研究了翻邊成形過程中孔邊緣開裂和豎邊變形問題，通過有限元仿真得出除了改善沖孔的表面質量外，在翻孔過程中添加潤滑油的方法，減少摩擦力，可以避免開裂的發生?；谏鲜鲅芯?，考慮到GH536高溫合金帽罩薄壁異形孔翻邊的復雜形狀特征，本文主要針對GH536高溫合金帽罩翻邊成形過程中應力應變分布狀態進行數值研究，研究不同凸模形狀及合模方式對成形過程中應力及應變分布的影響，并給岀翻邊成形工藝參數建議。

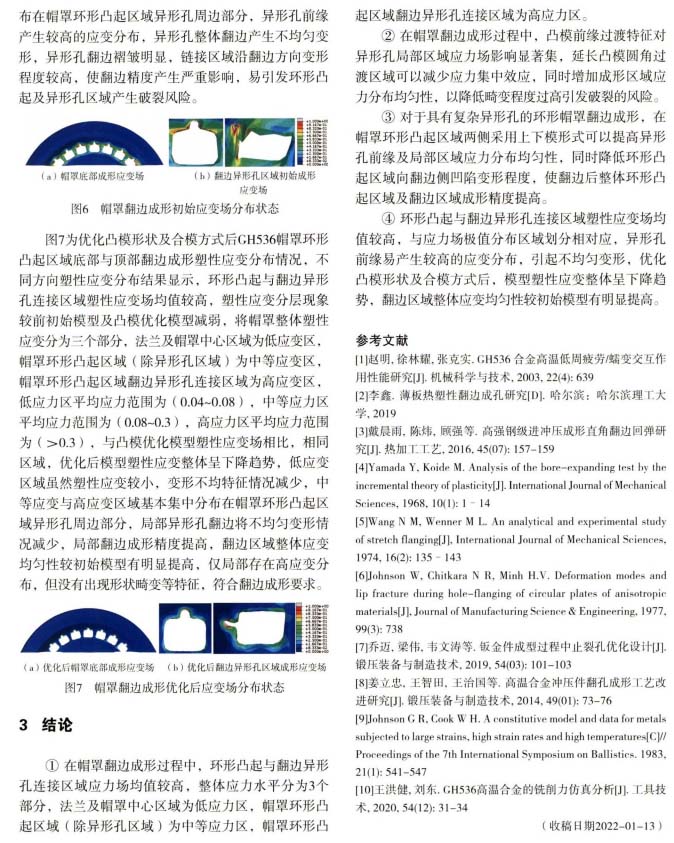

　　【結 論】

　?、僭诿闭址叧尚芜^程中 ，環形凸起與翻邊異形孔連接區域應力場均值較高，整體應力水平分為3個部分，法蘭及帽罩中心區域?yàn)榈蛻?yīng)力區，帽罩環形凸起區域(除異形孔區域)為中等應力區，帽罩環形凸起區域翻邊異形孔連接區域?yàn)楦邞?yīng)力區。

　　②在帽罩翻邊成形過程中，凸模前緣過渡特征對異形孔局部區域應力場影響顯著集，延長凸模圓角過渡區域可以減少應力集中效應，同時增加成形區域應力分布均勻性，以降低畸變程度過高引發破裂的風險。

　?、蹖?duì)于具有復雜異形孔的環形帽罩翻邊成形，在帽罩環形凸起區域兩側采用上下模形式可以提高異形孔前緣及局部區域應力分布均勻性，同時降低環形凸

　　起區域向翻邊側凹陷變形程度，使翻邊后整體環形凸起區域及翻邊區域成形精度提高。

　　④環形凸起與翻邊異形孔連接區域塑性應變場均值較高，與應力場極值分布區域劃分相對應，異形孔前緣易產生較高的應變分布，引起不均勻變形，優化凸模形狀及合模方式后，模型塑性應變整體呈下降趨勢，翻邊區域整體應變均勻性較初始模型有明顯提高。
