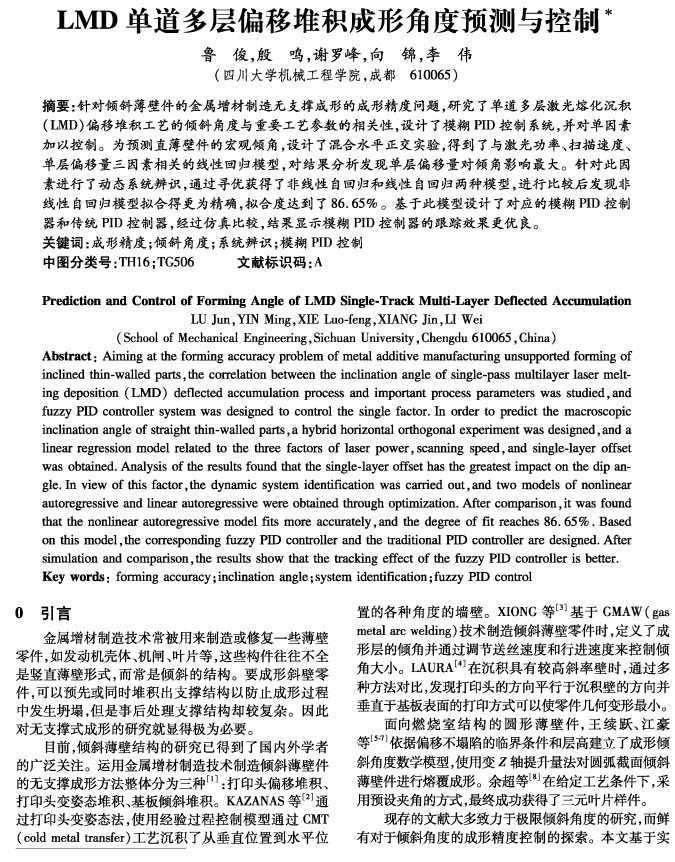

【作 者】魯俊;殷鳴;謝羅峰;向錦;李偉

　　【引 言】

　　金屬增材制造技術常被用來制造或修復一些薄壁零件,如發動機殼體、機閘、葉片等，這些構件往往不全是豎直薄壁形式,而常是傾斜的結構。要成形斜壁零件,可以預先或同時堆積出支撐結構以防止成形過程中發生坍塌,但是事后處理支撐結構卻較復雜。因此對無支撐式成形的研究就顯得極為必要。

　　目前，傾斜薄壁結構的研究已得到了國內外學者的廣泛關注。運用金屬增材制造技術制造傾斜薄壁件的無支撐成形方法整體分為三種[1]：打印頭偏移堆積、打印頭變姿態堆積、基板傾斜堆積。KAZANAS等[2]通過打印頭變姿態法,使用經驗過程控制模型通過CMT(cold metal transfer)工藝沉積了從垂直位置到水平位置的各種角度的墻壁。XIONG等[3]基于GMAW(gasmetal arc welding)技術制造傾斜薄壁零件時,定義了成形層的傾角并通過調節送絲速度和行進速度來控制傾角大小。LAURA[4]在沉積具有較高斜率壁時，通過多種方法對比,發現打印頭的方向平行于沉積壁的方向并垂直于基板表面的打印方式可以使零件幾何變形最小。 面向燃燒室結構的圓形薄壁件，王續躍、江豪等[5~7]依據偏移不塌陷的臨界條件和層高建立了成形傾斜角度數學模型,使用變Z軸提升量法對圓弧截面傾斜薄壁件進行熔覆成形。余超等[8]在給定工藝條件下，采用預設夾角的方式，最終成功獲得了三元葉片樣件?，F(xiàn)存的文獻大多致力于極限傾斜角度的研究,而鮮有對于傾斜角度的成形精度控制的探索。本文基于實驗，從數據層面研究了傾斜角度與重要工藝參數的對應規律，并設計了控制器加以控制，獲得了較優的效果。

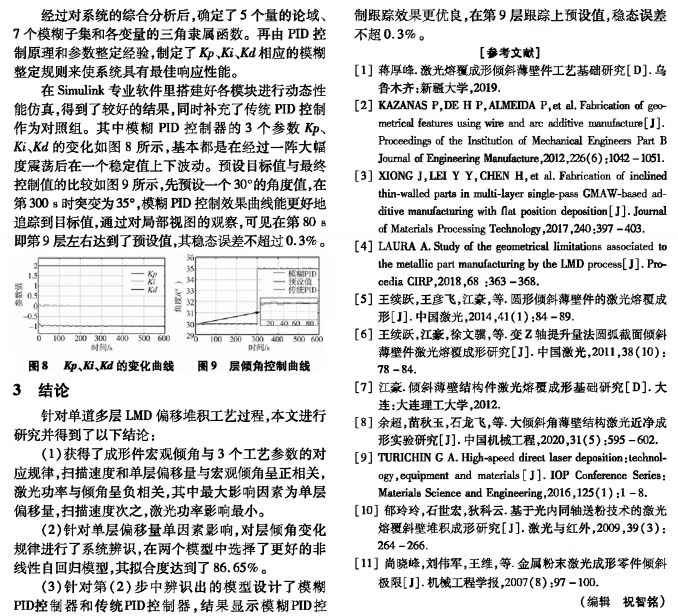

　　【結 論】

　　針對單道多層LMD偏移堆積工藝過程，本文進行研究并得到了以下結論：

　　(1) 獲得了成形件宏觀傾角與3個工藝參數的對應規律，掃描速度和單層偏移量與宏觀傾角呈正相關,激光功率與傾角呈負相關，其中最大影響因素為單層偏移量,掃描速度次之，激光功率影響最小。

　　(2) 針對單層偏移量單因素影響,對層傾角變化規律進行了系統辨識，在兩個模型中選擇了更好的非線性自回歸模型，其擬合度達到了 86.65%o

　　(3) 針對第(2)步中辨識出的模型設計了模糊 PID控制器和傳統PID控制器，結果顯示模糊PID控制跟蹤效果更優良，在第9層跟蹤上預設值，穩態誤差不超0.3%。

　　以下是正文：
