【作 者】李奎;劉波;邱超斌;魯帆

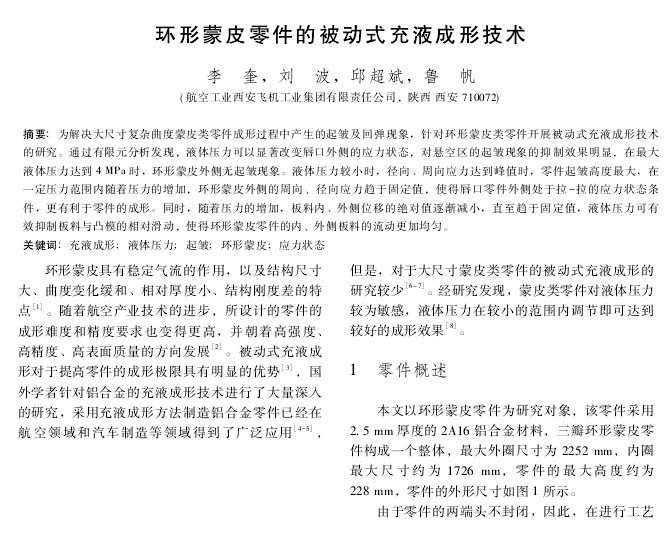

     【前 言】

　　環形蒙皮具有穩定氣流的作用，以及結構尺寸大、曲度變化緩和、相對厚度小、結構剛度差的特點[1]。隨著航空產業技術的進步，所設計的零件的成形難度和精度要求也變得更高，并朝著高強度、高精度、高表面質量的方向發展[2]。被動式充液成形對于提高零件的成形極限具有明顯的優勢[3]，國外學者針對鋁合金的充液成形技術進行了大量深入的研究，采用充液成形方法制造鋁合金零件已經在航空領域和汽車制造等領域得到了廣泛應用[4-5]，但是，對于大尺寸蒙皮類零件的被動式充液成形的研究較少[6-7]。經研究發現，蒙皮類零件對液體壓力較為敏感，液體壓力在較小的范圍內調節即可達到較好的成形效果[8]。

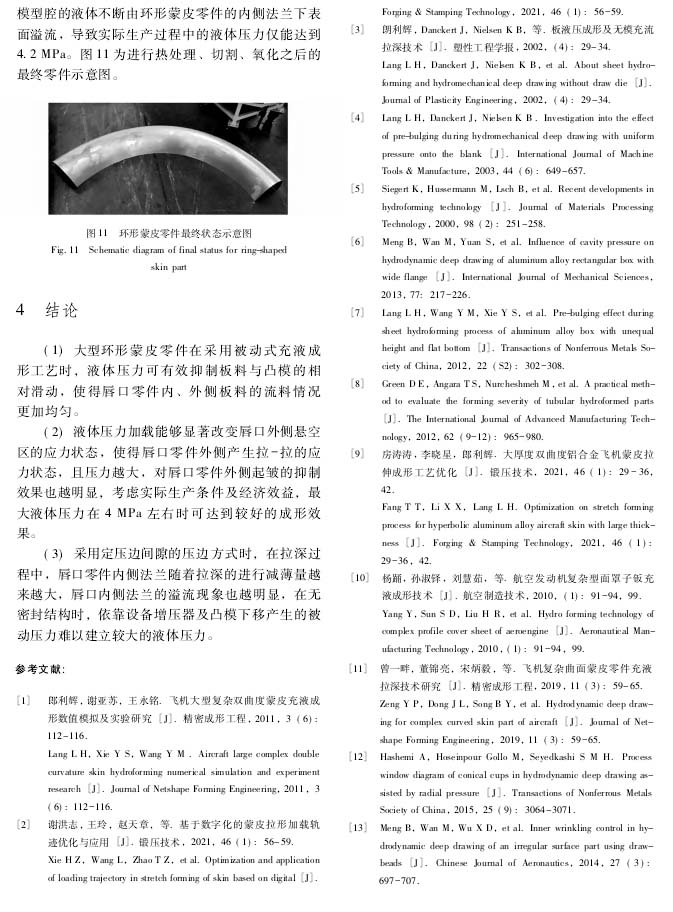

　　【結 論】

　　（1）大型環形蒙皮零件在采用被動式充液成形工藝時，液體壓力可有效抑制板料與凸模的相對滑動，使得唇口零件內、外側板料的流料情況更加均勻。

　?。?）液體壓力加載能夠顯著改變唇口外側懸空區的應力狀態，使得唇口零件外側產生拉一拉的應力狀態，且壓力越大，對唇口零件外側起皺的抑制效果也越明顯，考慮實際生產條件及經濟效益，最大液體壓力在4 MPa左右時可達到較好的成形效果。

　?。?）采用定壓邊間隙的壓邊方式時，在拉深過程中，唇口零件內側法蘭隨著拉深的進行減薄量越來越大，唇口內側法蘭的溢流現象也越明顯，在無密封結構時，依靠設備增壓器及凸模下移產生的被動壓力難以建立較大的液體壓力。

　　以下是正文：
