【作 者】王冬艷;王成勇;柴震;王榮輝;張威

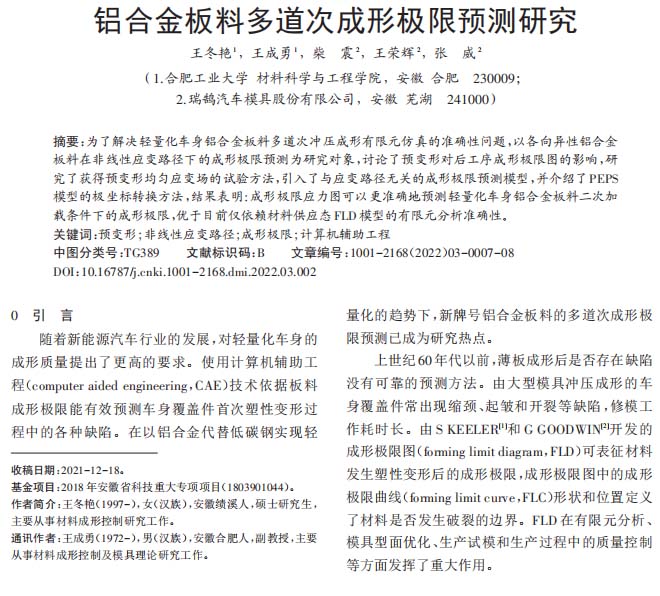

　　隨著新能源汽車行業的發展，對輕量化車身的成形質量提出了更高的要求。使用計算機輔助工程（computer aided engineering，CAE）技術依據板料成形極限能有效預測車身覆蓋件首次塑性變形過程中的各種缺陷。在以鋁合金代替低碳鋼實現輕量化的趨勢下，新牌號鋁合金板料的多道次成形極限預測已成為研究熱點。

　　上世紀60年代以前，薄板成形后是否存在缺陷沒有可靠的預測方法。由大型模具沖壓成形的車身覆蓋件常出現縮頸、起皺和開裂等缺陷，修模工作耗時長。由 S KEELER[1]和 G GOODWIN[2]開發的成形極限圖（forming limit diagram，F(xiàn)LD）可表征材料發生塑性變形后的成形極限，成形極限圖中的成形極限曲線（forming limit curve，F(xiàn)LC）形狀和位置定義了材料是否發生破裂的邊界。FLD 在有限元分析、模具型面優化、生產試模和生產過程中的質量控制等方面發揮了重大作用。

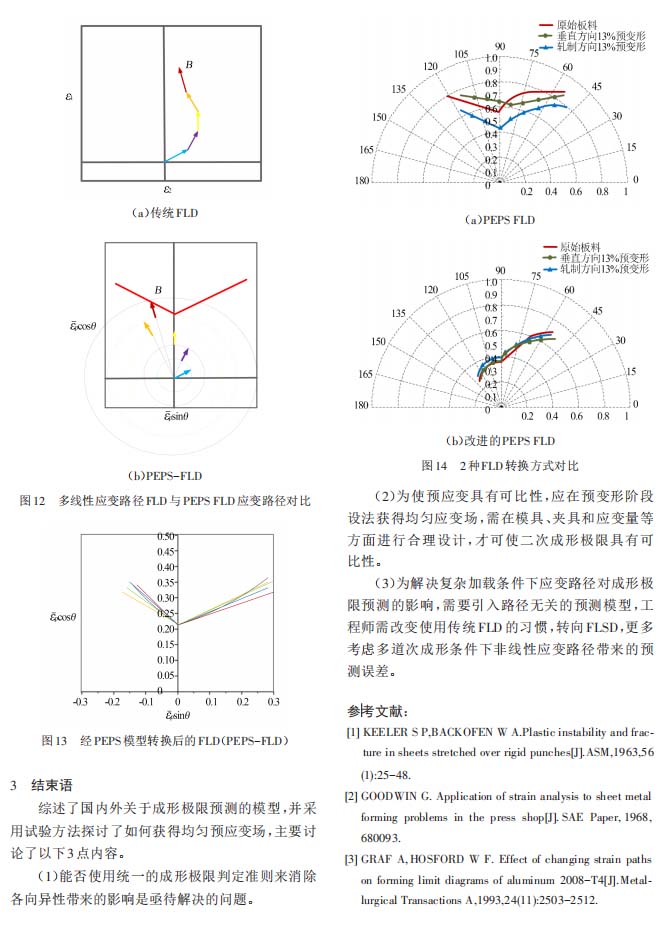

　　【結束語】

　　綜述了國內外關于成形極限預測的模型，并采用試驗方法探討了如何獲得均勻預應變場，主要討論了以下3點內容。

　?。?）能否使用統一的成形極限判定準則來消除各向異性帶來的影響是亟待解決的問題。

　?。?）為使預應變具有可比性，應在預變形階段設法獲得均勻應變場，需在模具、夾具和應變量等方面進行合理設計，才可使二次成形極限具有可比性。

　　（3）為解決復雜加載條件下應變路徑對成形極限預測的影響，需要引入路徑無關的預測模型，工程師需改變使用傳統 FLD 的習慣，轉向 FLSD，更多考慮多道次成形條件下非線性應變路徑帶來的預測誤差。
