【作 者】王曉峰

　　【引 言】

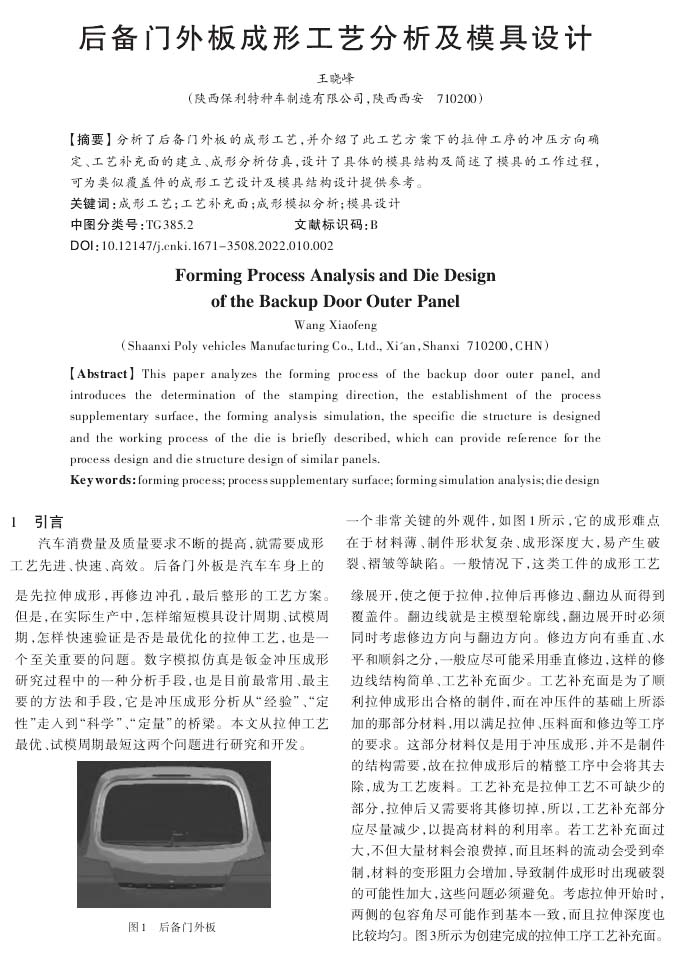

　　汽車消費量及質量要求不斷的提高，就需要成形工藝先進、快速、高效。后備門外板是汽車車身上的一個非常關鍵的外觀件，如圖1所不，它的成形難點在于材料薄、制件形狀復雜、成形深度大，易產生破裂、褶皺等缺陷。一般情況下，這類工件的成形工藝是先拉伸成形，再修邊沖孔，最后整形的工藝方案。

　　但是，在實際生產中，怎樣縮短模具設計周期、試模周期，怎樣快速驗證是否是最優化的拉伸工藝，也是一個至關重要的問題。數字模擬仿真是飯金沖壓成形研究過程中的一種分析手段，也是目前最常用、最主要的方法和手段，它是沖壓成形分析從“經驗”、“定性”走人到“科學”、“定量”的橋梁。本文從拉伸工藝最優、試模周期最短這兩個問題進行研究和開發。

　　【模具工作過程】

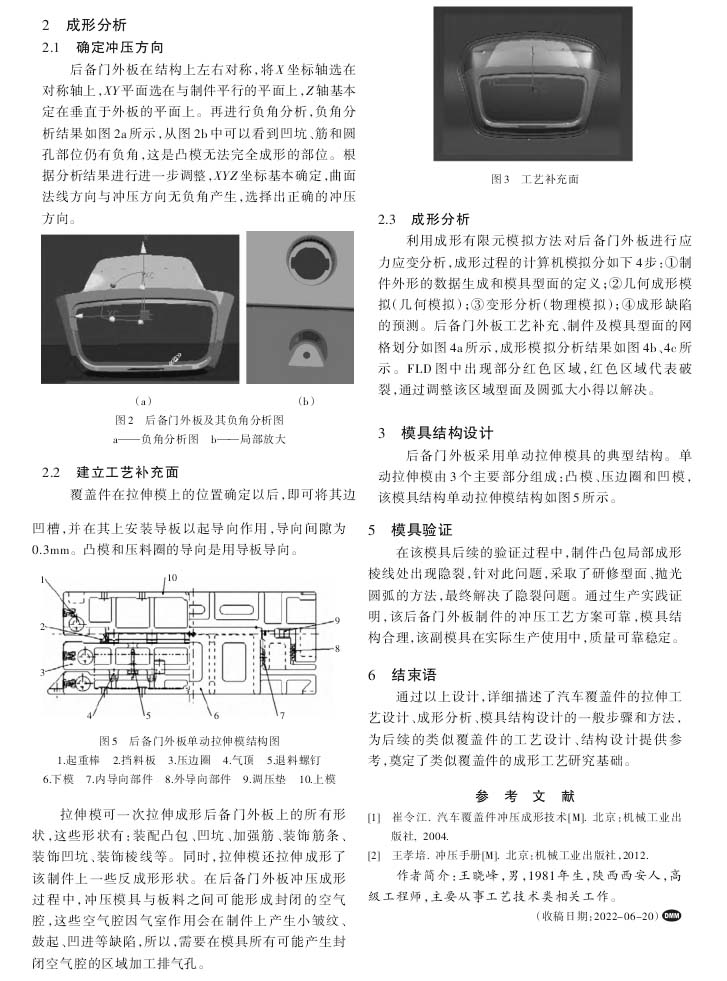

　　在初始狀態下，氣墊將壓邊圈頂起到與凸模頂部平齊的位置，將工件擺放到模具上并定位好;當壓床滑塊下行，凹模隨著壓床滑塊向下運動，凹模與壓邊圈相接觸并壓住板料，凸模頂部頂住板料;壓床滑塊繼續下行，凹模帶動壓邊圈下行，凸模和凹模之間產生相對運動，在凹模壓力的作用下板料在凸模的頂壓下開始產生局部的變形;壓床滑塊繼續下行至最低位置，凹模、壓邊圈隨著下行至最低位置，在凸模、凹模、壓邊圈的共同作用下，板料拉伸成所需形狀，所有凸包、凹坑、加強筋等形狀成形到位。成形結束后，壓床滑塊上行，凹模隨著上行，壓邊圈在氣墊力的作用下將制件托出。凹模上行至壓床上死點，模具整個工作過程結束。

　　【模具驗證】

　　在該模具后續的驗證過程中，制件凸包局部成形棱線處出現隱裂，針對此問題，采取了研修型面、拋光圓弧的方法，最終解決了隱裂問題。通過生產實踐證明，該后備門外板制件的沖壓工藝方案可靠，模具結構合理，該副模具在實際生產使用中，質量可靠穩定。

　　【結束語】

　　通過以上設計，詳細描述了汽車覆蓋件的拉伸工藝設計、成形分析、模具結構設計的一般步驟和方法，為后續的類似覆蓋件的工藝設計、結構設計提供參考，奠定了類似覆蓋件的成形工藝研究基礎。
