【作 者】王光富;唐林

　　【導線接頭成形工藝分析】

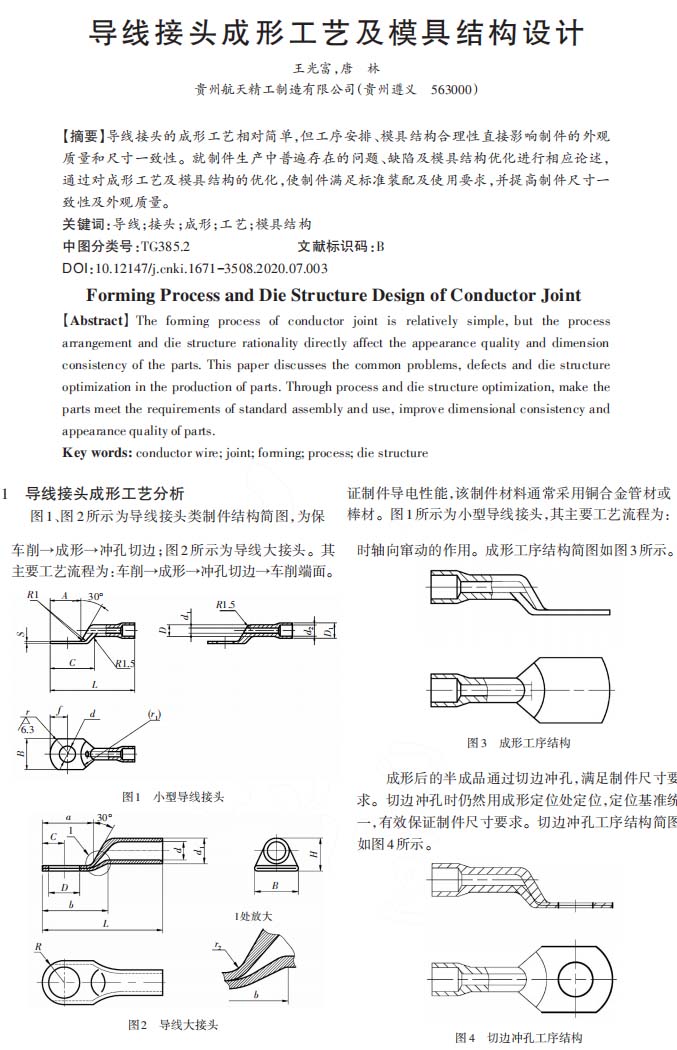

　　圖1、圖2所示為導線接頭類制件結構簡圖，為保證制件導電性能，該制件材料通常采用銅合金管材或棒材。圖1所示為小型導線接頭，其主要工藝流程為：車削→成形→沖孔切邊；圖2所示為導線大接頭。其主要工藝流程為：車削→成形→沖孔切邊→車削端面。

　　【制件結構特點及工藝方案】

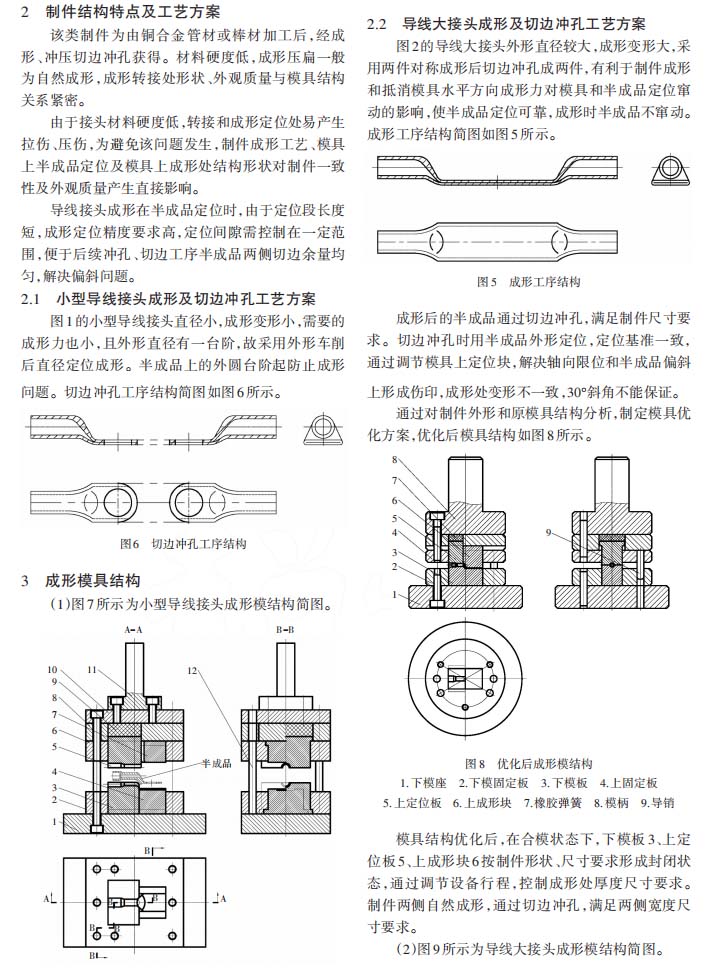

　　該類制件為由銅合金管材或棒材加工后，經成形、沖壓切邊沖孔獲得。材料硬度低，成形壓扁一般為自然成形，成形轉接處形狀、外觀質量與模具結構關系緊密。由于接頭材料硬度低，轉接和成形定位處易產生拉傷、壓傷，為避免該問題發生，制件成形工藝、模具上半成品定位及模具上成形處結構形狀對制件一致性及外觀質量產生直接影響。導線接頭成形在半成品定位時，由于定位段長度短，成形定位精度要求高，定位間隙需控制在一定范圍，便于后續沖孔、切邊工序半成品兩側切邊余量均勻，解決偏斜問題。

　　【結束語】

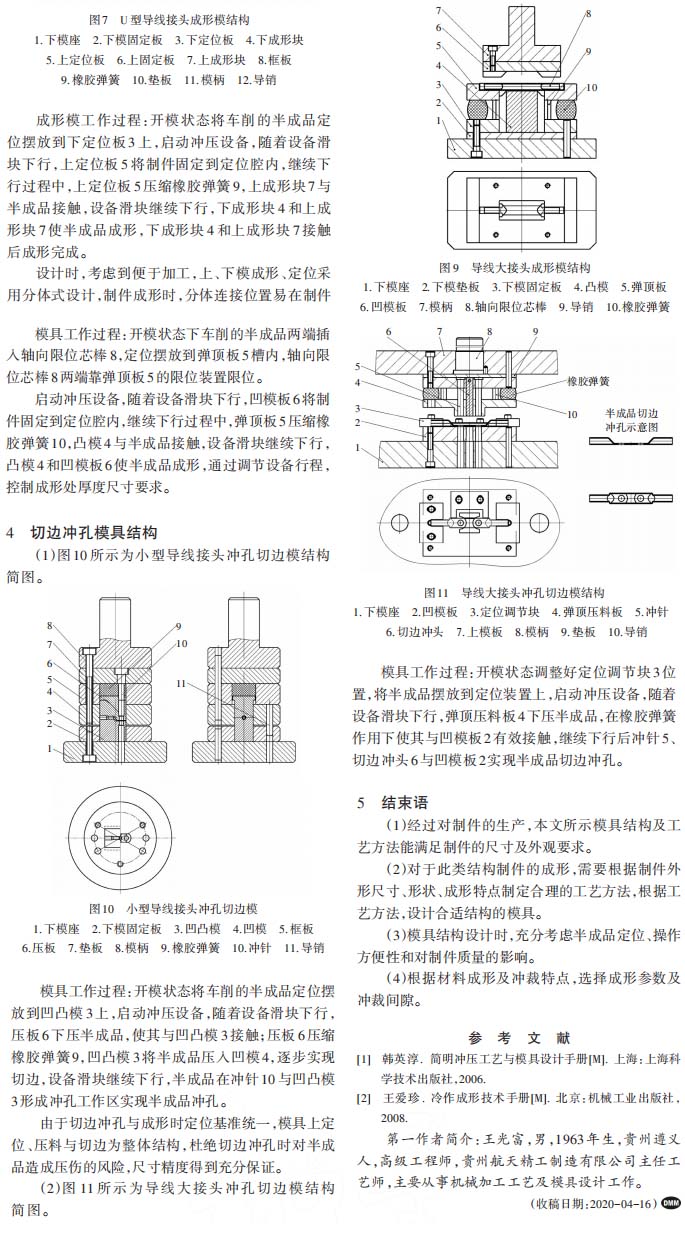

　?。?）經過對制件的生產，本文所示模具結構及工藝方法能滿足制件的尺寸及外觀要求。

　　（2）對于此類結構制件的成形，需要根據制件外形尺寸、形狀、成形特點制定合理的工藝方法，根據工藝方法，設計合適結構的模具。

　　（3）模具結構設計時，充分考慮半成品定位、操作方便性和對制件質量的影響。

　　（4）根據材料成形及沖裁特點，選擇成形參數及沖裁間隙。
