一、技術要求及工藝難點：

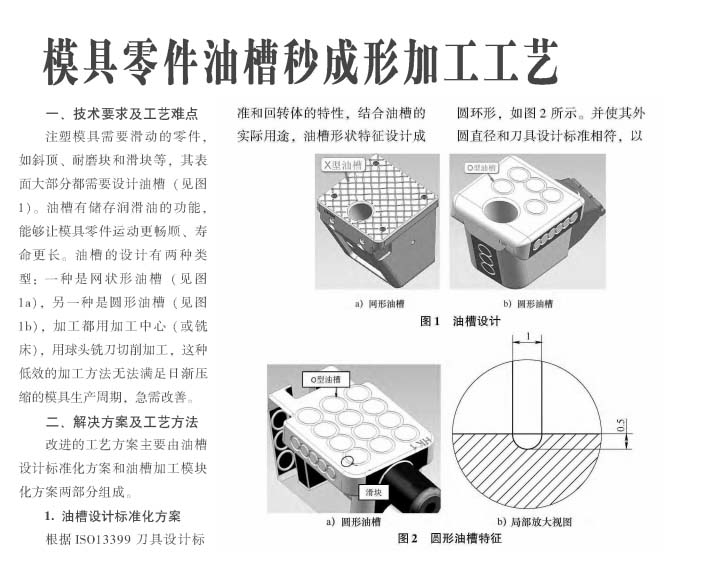

　　注塑模具需要滑動的零件，如斜頂、耐磨塊和滑塊等，其表面大部分都需要設計油槽（見圖1）。油槽有儲存潤滑油的功能，能夠讓模具零件運動更暢順、壽命更長。油槽的設計有兩種類型 ：

　　一種是網狀形油槽（見圖1ａ），另一種是圓形油槽（見圖1ｂ），加工都用加工中心（或銑床），用球頭銑刀切削加工，這種低效的加工方法無法滿足日漸壓縮的模具生產周期，急需改善。

　　三、工藝創新點及效果：

　?。薄?chuàng)新點

　?。保茫粒脑O(shè)計標準化、ＣＡＭ編程模塊化。

　　２）設計、制作油槽銑削專用刀具，實現高效銑削（已申請專利保護）。

　　３）通過ＰowｅｒＭＩLL Ｈ宏 程 序開發 ，形成編程自動化、模塊化。

　?。矗┍ＷC了 每 位 Ｃ ＡＭ 技術員輸出的一致性和加工中心運行的ＮＣ代碼高效安全，且不受技術員經驗等主觀因素影響，實現了設計標準化，編程傻瓜化。

　　2、達到的效果

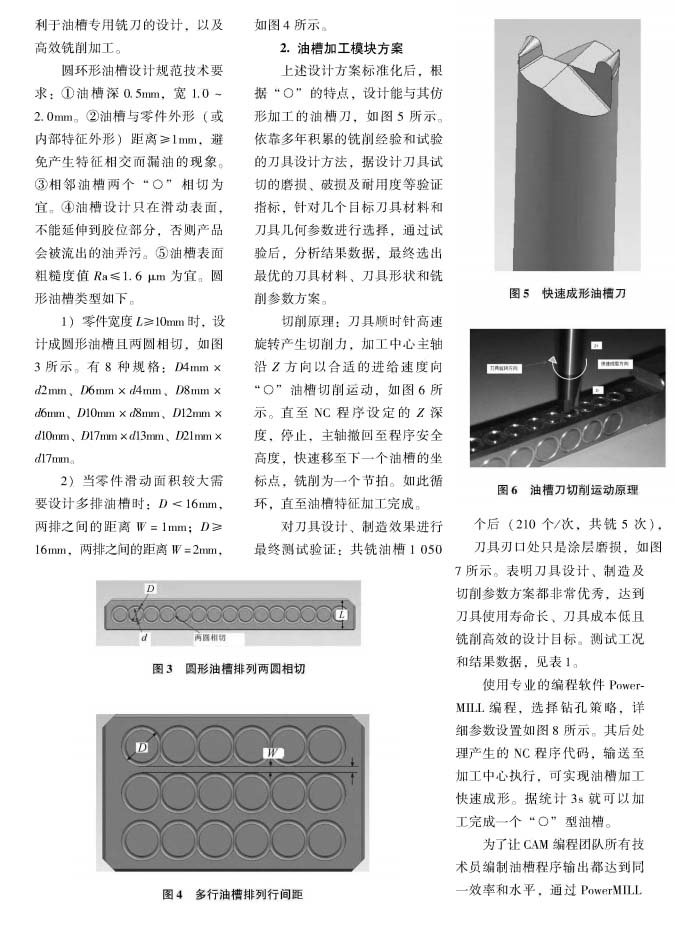

　　油槽加工由用球頭銑刀“銑” 優化為用專用油槽刀“啄”（ 見圖10），實現“秒” 加工成型，加工每個油槽的節拍由分鐘提效到秒（3s）完成。

　　以下是正文：
