【作 者】王夢寒;向相;李松林;胡亞飛;王周田;汪澤匪

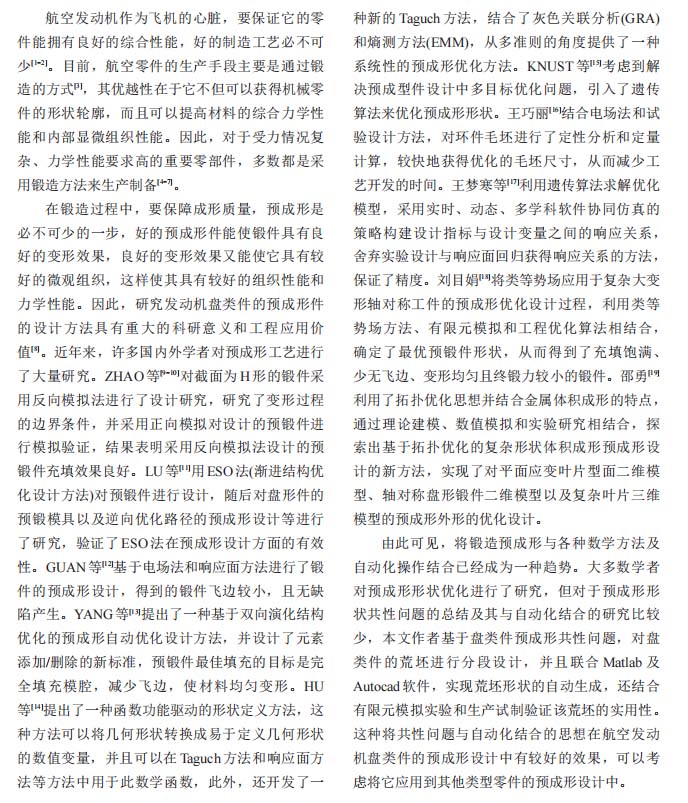

　　航空發動機作為飛機的心臟，要保證它的零件能擁有良好的綜合性能，好的制造工藝必不可少[1?2]。目前，航空零件的生產手段主要是通過鍛造的方式[3]，其優越性在于它不但可以獲得機械零件的形狀輪廓，而且可以提高材料的綜合力學性能和內部顯微組織性能。因此，對于受力情況復雜、力學性能要求高的重要零部件，多數都是采用鍛造方法來生產制備[4?7]。

　　在鍛造過程中，要保障成形質量，預成形是必不可少的一步，好的預成形件能使鍛件具有良好的變形效果，良好的變形效果又能使它具有較好的微觀組織，這樣使其具有較好的組織性能和力學性能。因此，研究發動機盤類件的預成形件的設計方法具有重大的科研意義和工程應用價值[8]。近年來，許多國內外學者對預成形工藝進行了大量研究。ZHAO 等[9?10]對截面為H形的鍛件采用反向模擬法進行了設計研究，研究了變形過程的邊界條件，并采用正向模擬對設計的預鍛件進行模擬驗證，結果表明采用反向模擬法設計的預鍛件充填效果良好。LU等[11]用ESO法(漸進結構優化設計方法)對預鍛件進行設計，隨后對盤形件的預鍛模具以及逆向優化路徑的預成形設計等進行了研究，驗證了 ESO 法在預成形設計方面的有效性。本文作者基于盤類件預成形共性問題，對盤類件的荒坯進行分段設計，并且聯合 Matlab 及Autocad軟件，實現荒坯形狀的自動生成，還結合有限元模擬實驗和生產試制驗證該荒坯的實用性。這種將共性問題與自動化結合的思想在航空發動機盤類件的預成形設計中有較好的效果，可以考慮將它應用到其他類型零件的預成形設計中。

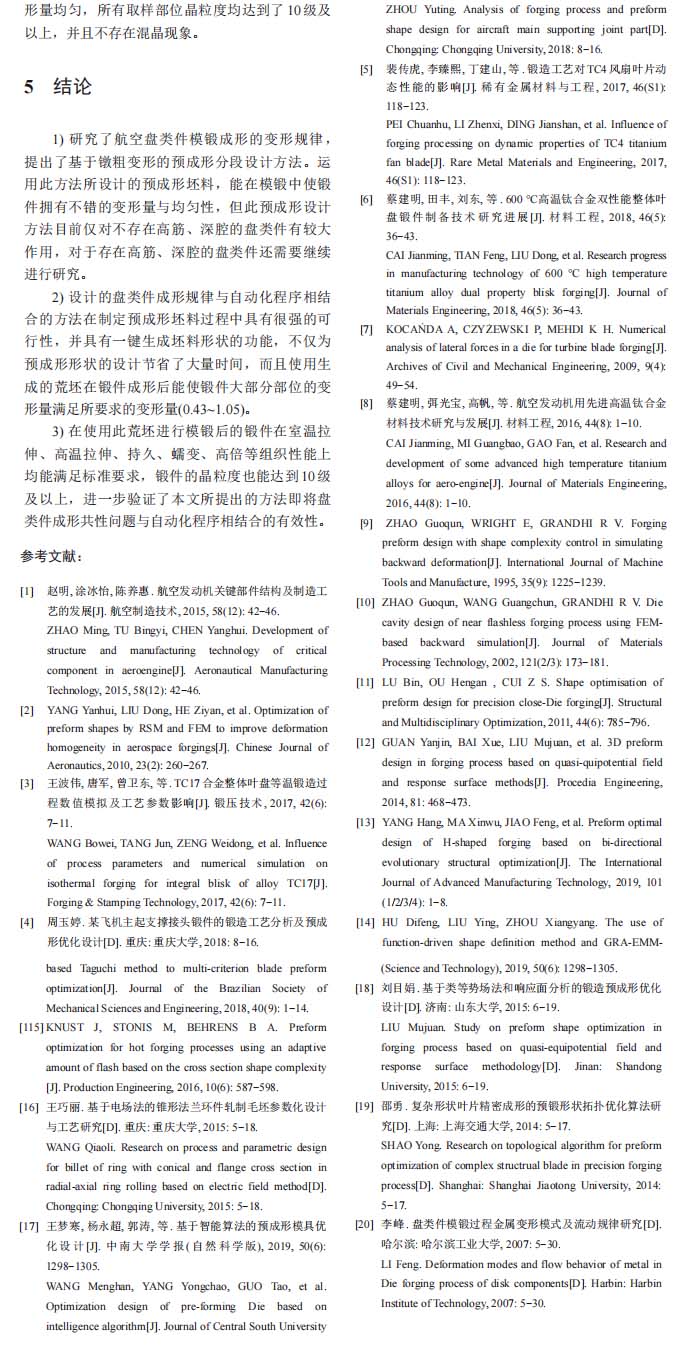

　　【結 論】

　　1)研究了航空盤類件模鍛成形的變形規律，提出了基于鐓粗變形的預成形分段設計方法。運用此方法所設計的預成形坯料，能在模鍛中使鍛件擁有不錯的變形量與均勻性，但此預成形設計方法目前僅對不存在高筋、深腔的盤類件有較大作用，對于存在高筋、深腔的盤類件還需要繼續進行研究。

　　2)設計的盤類件成形規律與自動化程序相結合的方法在制定預成形坯料過程中具有很強的可行性，并具有一鍵生成坯料形狀的功能，不僅為預成形形狀的設計節省了大量時間，而且使用生成的荒坯在鍛件成形后能使鍛件大部分部位的變形量滿足所要求的變形量(0.43~1.05)。

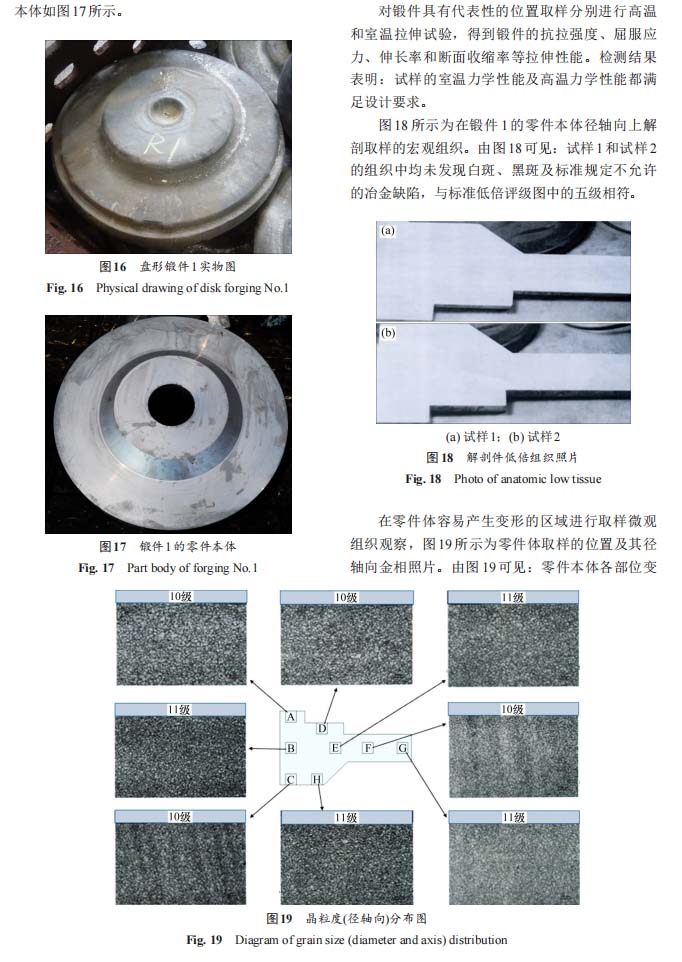

　　3）在使用此荒坯進行模鍛后的鍛件在室溫拉伸、高溫拉伸、持久、蠕變、高倍等組織性能上均能滿足標準要求，鍛件的晶粒度也能達到10級及以上，進一步驗證了本文所提出的方法即將盤類件成形共性問題與自動化程序相結合的有效性。
