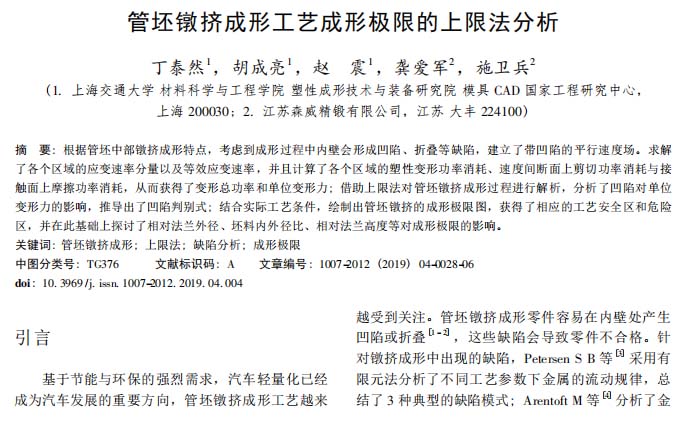

【作 者】丁泰然;胡成亮;趙震;龔愛軍;施衛兵

　　基于節能與環保的強烈需求，汽車輕量化已經成為汽車發展的重要方向，管坯鐓擠成形工藝越來越受到關注。管坯鐓擠成形零件容易在內壁處產生凹陷或折疊［1-2］，這些缺陷會導致零件不合格。針對鐓擠成形中出現的缺陷，Petersen S B 等［3］采用有限元法分析了不同工藝參數下金屬的流動規律，總結了 3 種典型的缺陷模式; Arentoft M 等［4］分析了金屬材料流變行為對鐓擠成形的影響，發現材料的應變強化指數對成形質量有顯著影響，應變強化明顯的材料更容易產生缺陷; Lopes A B 等［5］根據鐓擠過程中位錯微觀結構的演變規律分析了純鋁的強化機制，發現金屬變形死區是導致缺陷的主要原因?；谏鲜鲅芯靠梢钥闯?，管坯鐓擠過程缺陷的影響因素較多，包括工藝參數、材料宏觀硬化特征與微觀結構等。為了避免缺陷過早產生，熱處理材料改性［2］、兩步鐓擠成形工藝［6］以及填充可壓縮材料輔助成形方法［7］等措施被提出。

　　本文針對鐓擠成形過程中內壁的凹陷或折疊缺陷，建立了考慮凹陷缺陷的平行速度場，并根據上限理論進行了求解，建立了凹陷判別式，確定了管坯鐓擠的成形極限，探討了相關工藝參數對成形極限的影響。

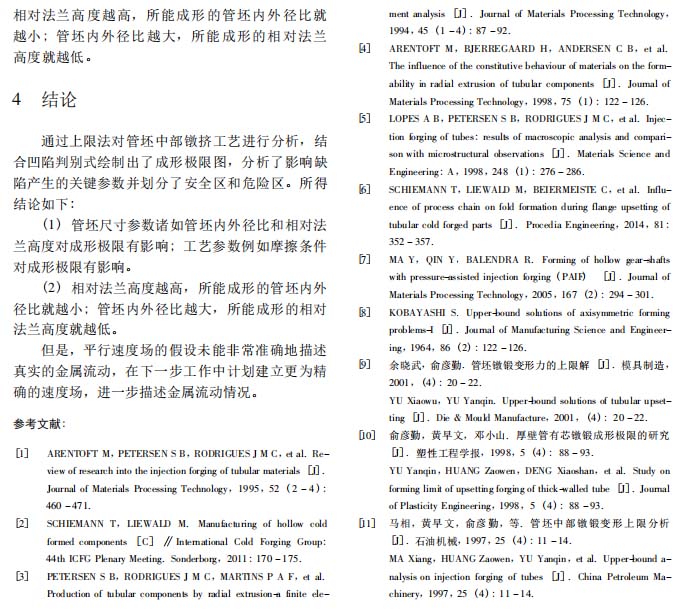

　　【結 論】

　　通過上限法對管坯中部鐓擠工藝進行分析，結合凹陷判別式繪制出了成形極限圖，分析了影響缺陷產生的關鍵參數并劃分了安全區和危險區。所得結論如下:

　　（1）管坯尺寸參數諸如管坯內外徑比和相對法蘭高度對成形極限有影響; 工藝參數例如摩擦條件對成形極限有影響。

　?。?）相對法蘭高度越高，所能成形的管坯內外徑比就越小; 管坯內外徑比越大，所能成形的相對法蘭高度就越低。

　　但是，平行速度場的假設未能非常準確地描述真實的金屬流動，在下一步工作中計劃建立更為精確的速度場，進一步描述金屬流動情況。
