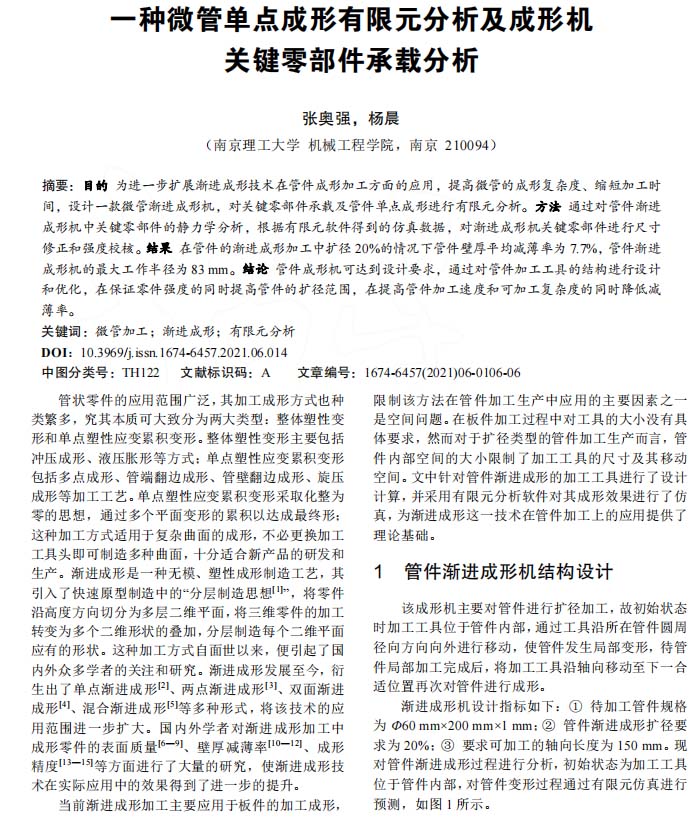

【作 者】 張奧強;楊晨

　　管狀零件的應用范圍廣泛，其加工成形方式也種類繁多，究其本質可大致分為兩大類型：整體塑性變形和單點塑性應變累積變形。整體塑性變形主要包括沖壓成形、液壓脹形等方式；單點塑性應變累積變形包括多點成形、管端翻邊成形、管壁翻邊成形、旋壓成形等加工工藝。單點塑性應變累積變形采取化整為零的思想，通過多個平面變形的累積以達成最終形；這種加工方式適用于復雜曲面的成形，不必更換加工工具頭即可制造多種曲面，十分適合新產品的研發和生產。漸進成形是一種無模、塑性成形制造工藝，其引入了快速原型制造中的“分層制造思想[1]”，將零件沿高度方向切分為多層二維平面，將三維零件的加工轉變?yōu)槎鄠€(gè)二維形狀的疊加，分層制造每個二維平面應有的形狀。這種加工方式自面世以來，便引起了國內外眾多學者的關注和研究。漸進成形發展至今，衍生出了單點漸進成形[2]、兩點漸進成形[3]、雙面漸進成形[4]、混合漸進成形[5]等多種形式，將該技術的應用范圍進一步擴大。國內外學者對漸進成形加工中成形零件的表面質量[6—9]、壁厚減薄率[10—12]、成形精度[13—15]等方面進行了大量的研究，使?jié)u進成形技術在實際應用中的效果得到了進一步的提升。

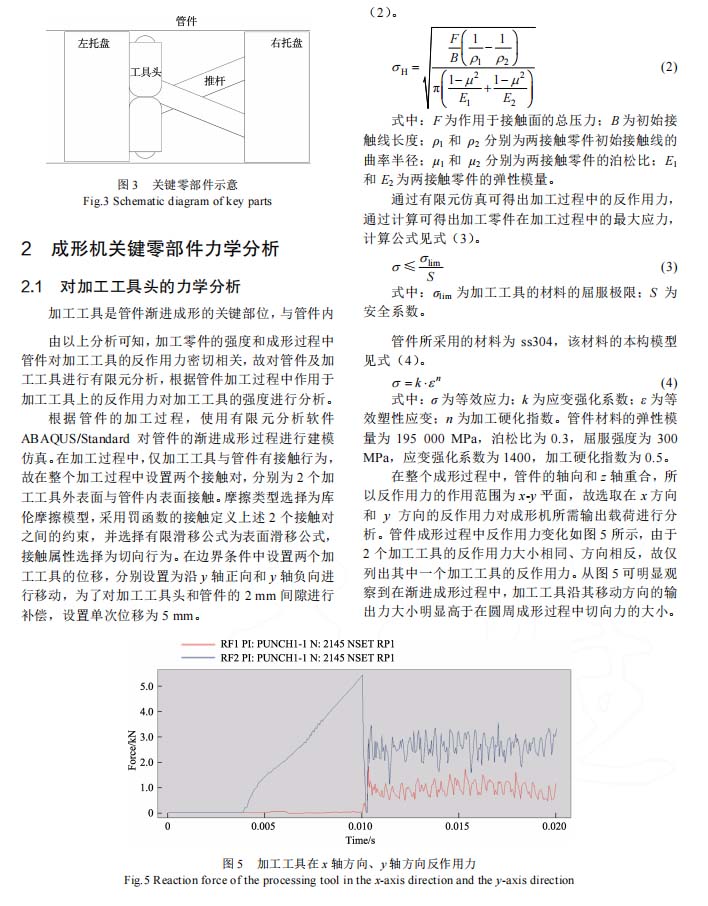

　　當前漸進成形加工主要應用于板件的加工成形，限制該方法在管件加工生產中應用的主要因素之一是空間問題。在板件加工過程中對工具的大小沒有具體要求，然而對于擴徑類型的管件加工生產而言，管件內部空間的大小限制了加工工具的尺寸及其移動空間。文中針對管件漸進成形的加工工具進行了設計計算，并采用有限元分析軟件對其成形效果進行了仿真，為漸進成形這一技術在管件加工上的應用提供了理論基礎。

　　【結 論】

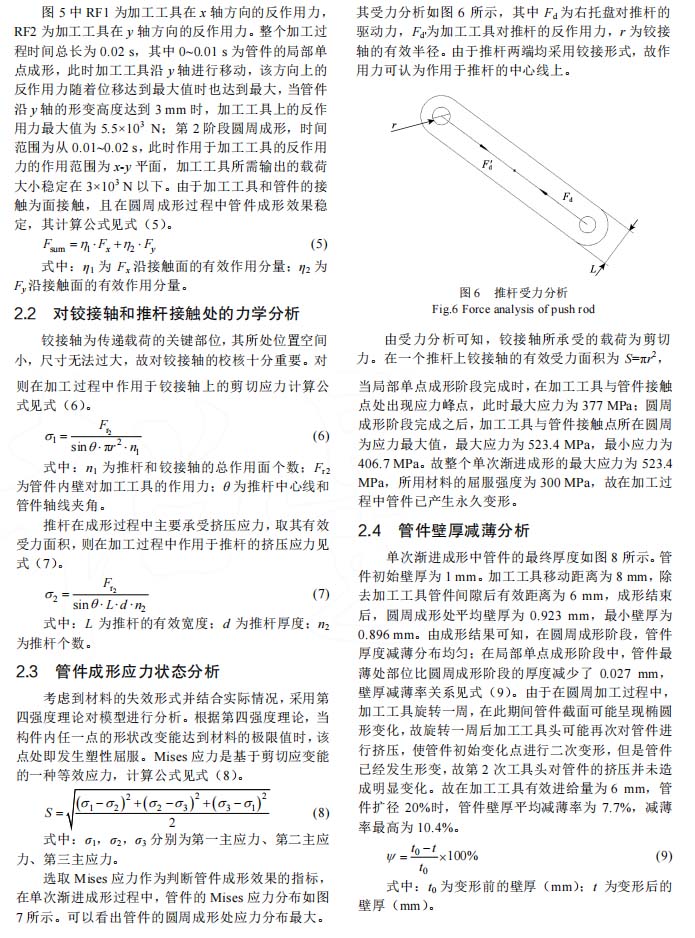

　　1）該管件漸進成形機可對長度在 200 mm 之內、內徑為 60 mm 的管件進行加工，通過對成形機關鍵零部件受力分析可知，在對壁厚為 1 mm 的管件進行成形加工時，其中加工工具所采用的鉸接軸所承載的剪切應力為 125 MPa，推桿所承載的最大擠壓應力為70.7 MPa，經查詢相關手冊，采用 45#鋼作為加工零件材料可滿足需求。

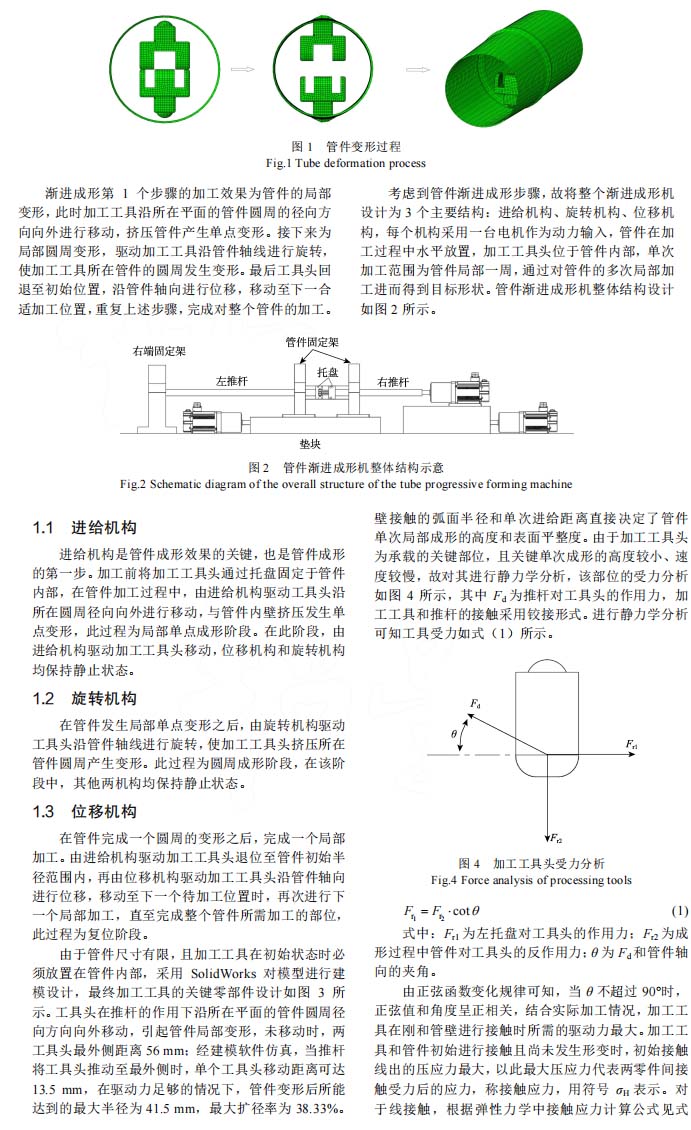

　　2）在管件加工過程中，加工工具頭在管件徑向位移最大為 13.5 mm，兩個加工工具在初始狀態時最外側距離 56 mm，工具頭完全伸出時最外側距離可達83 mm，故管件內徑不超過 83 mm 時均可進行一定程度的漸進成形。

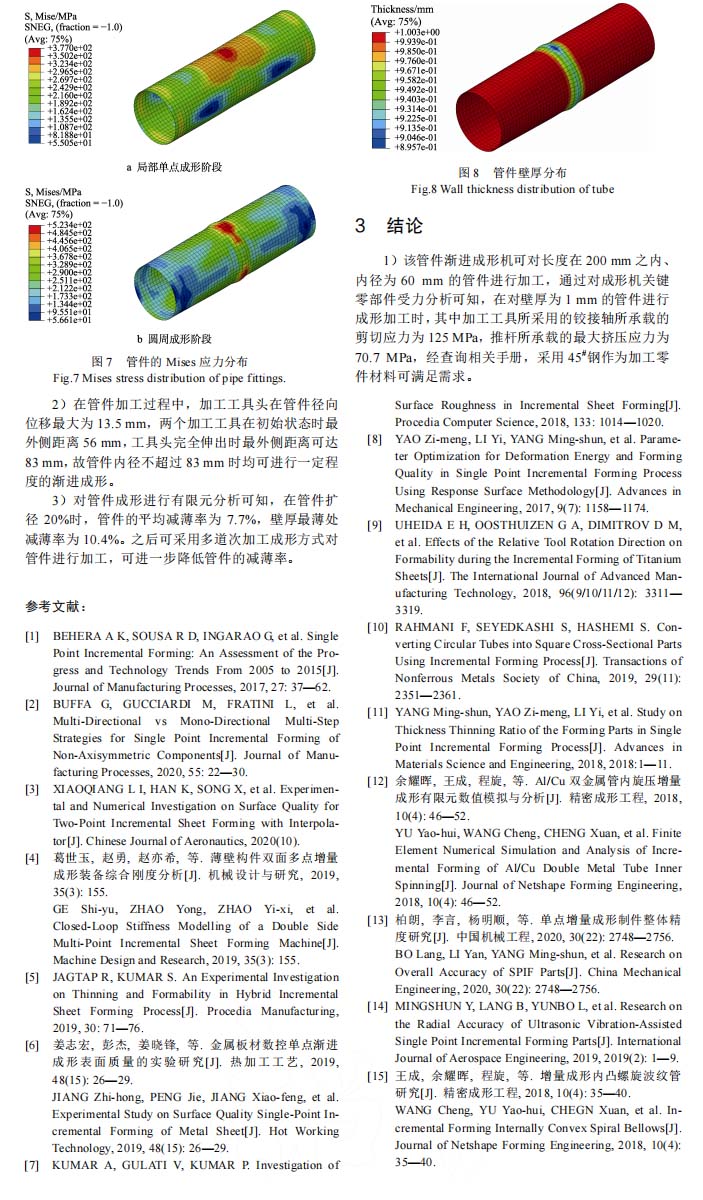

　　3）對管件成形進行有限元分析可知，在管件擴徑 20%時，管件的平均減薄率為 7.7%，壁厚最薄處減薄率為 10.4%。之后可采用多道次加工成形方式對管件進行加工，可進一步降低管件的減薄率。
