液壓成形（hydroforming）是指利用液體或模具使工件成形的一種塑形加工技術，也稱液力成形。僅需要凹?；蛲鼓＃后w介質相應地作為凸?；虬寄?，省去一般模具費用和加工時間，而且液體作為凸?？梢猿尚魏芏鄤傂阅＞邿o法成形的復雜零件。本文興迪源機械帶來液壓成形工藝與傳統沖壓工藝對比有哪些優勢。

　　一、液壓成形簡介：

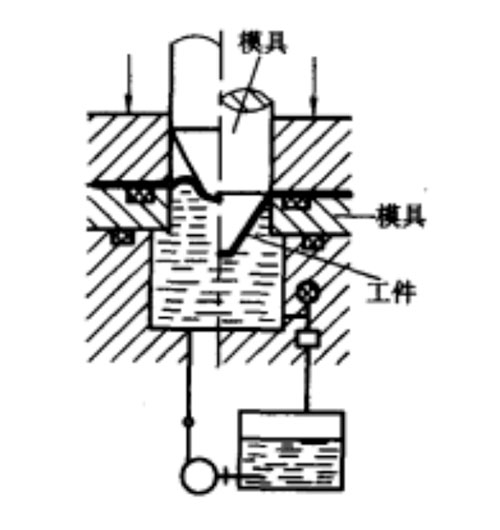

板料的液壓成型工藝過程

　　1）液壓成形工藝簡介：

　　液壓成形是指用液體的壓力代替剛性的凸?；虬寄Π辶线M(jìn)行沖壓加工的方法。它可進行沖壓的工序很多，如彎曲、拉深、平板毛坯的脹形、空間毛坯形狀的脹形等。它可成形各種復雜制件，如波紋管。并具有得到制件表面質量好、減少工序、簡化模具和不需特殊的沖壓設備等優點。由于液體直接作用于制件，密封比較困難，操作工藝較一般用鋼模及橡皮模復雜得多，因此，在大量生產中使用還不十分廣泛。

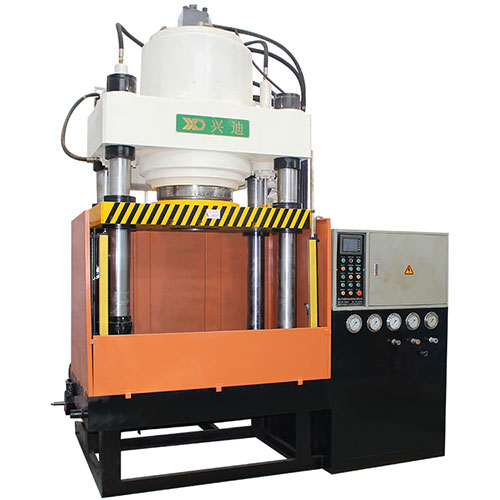

　　2）液壓成形設備簡介：

　　液壓成形裝備是材料成形裝備的一大類，是飛機、汽車和拖拉機等工業部門不可缺少的加工設備，因此在機器制造業中占有重要地位。液壓成形裝備具有一系列特點：易于獲得很大的工作力；可以長時間進行保壓，容易得到長行程，滑塊能在全行程的任意位置上發揮出全部力，并且能夠停留或返回；力、速度和行程可在一定范圍內進行任意調節，傳動平穩，安全可靠，等等，因此它能適應不同工藝要求。隨著電子技術和液壓技術的發展，液壓成形裝備的技術水平也正在迅速地提高。

　　二、液壓成形工藝與傳統沖壓工藝對比有哪些優勢？

　　液壓成形工藝與傳統的沖壓工藝相比，液壓成形工藝在減輕重量、減少零件數量和模具數量、提高剛度與強度、降低生產成本等方面具有明顯的技術和經濟優勢，在工業領域尤其是汽車工業中得到了越來越多的應用。

　　液壓成形機械是通過流體能進行工作的設備和工具，在重型設備中常見出現。在這類設備中，液壓油通過液壓泵以很高的壓力被傳送到設備中的執行機構。而液壓泵由發動機或者電動馬達驅動。通過操縱各種液壓控制閥控制液壓油以獲得所需的壓力或者流量。各液壓元件則通過液壓管道相連接。

　　液壓成形設備產品的優點：

　　對于空心變截面結構件，傳統的制造工藝是先沖壓成形兩個半片，然后再焊接成整體，而液壓成形則可以一次整體成形沿構件截面有變化的空心結構件。與沖壓焊接工藝相比，液壓成形技術和工藝有以下主要優點：

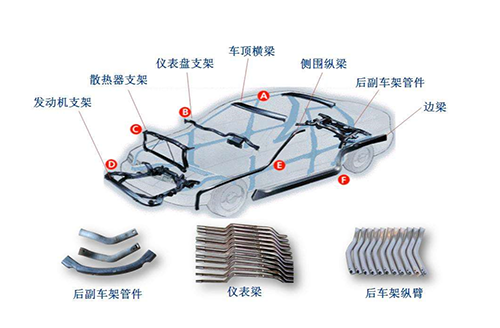

　　1、減輕質量，節約材料。對于汽車發動機托架、散熱器支架等典型零件，液壓成形件比沖壓件減輕20%～40%；對于空心階梯軸類零件，可以減輕40%～50%的重量。

　　2、減少零件和模具數量，降低模具費用。液壓成形件通常只需要1套模具，而沖壓件大多需要多套模具。液壓成形的發動機托架零件由6個減少到1個，散熱器支架零件由17個減少到10個。

　　3、降低生產成本。根據對已應用液壓成形零件的統計分析，液壓成形件的生產成本比沖壓件平均降低15%～20%,模具費用降低20%～30%。

　　4、提高強度與剛度，尤其是疲勞強度，如液壓成形的散熱器支架，其剛度在垂直方向可提高39%，水平方向可提高50%。

　　5、可減少后續機械加工和組裝的焊接量。以散熱器支架為例，散熱面積增加43%，焊點由174個減少到20個，工序由13道減少到6道，生產率提高66%。

　　【興迪源液壓設備優勢】

　　興迪源機械(Xingdi Machinery)借助于我國智能裝備制造業的新興生產基地——佛山市的完善配套能力和我國向發達國家出口鑄鋼件的重要基地——河南新鄉市的上乘鑄鋼件質量為依托，以興迪源機械的產品和質量信譽為基礎，以液壓和電控為主導，以金屬成形智能液壓裝備為方向，以機、電、液、氣、儀五位一體為手段，為客戶提供節能、高效、自動化程度高的智能液壓裝備及流體壓力成形方案。

　　興迪源機械自2010年開始組建超高壓液力成形技術團隊，突破了成形壓力100MPa-250MPa的技術難關，研發出“內高壓成型設備”并投入用戶生產現場。至今，公司已是創立超過10年的實力企業，已掌握了成形壓力為500MPa的技術，并向市場提供了合模力4000噸、成形壓力達500MPa以內的各種規格的內高壓成型液壓設備數十臺套，技術研發成果在國內同行的民營企業中達到優異水平。
