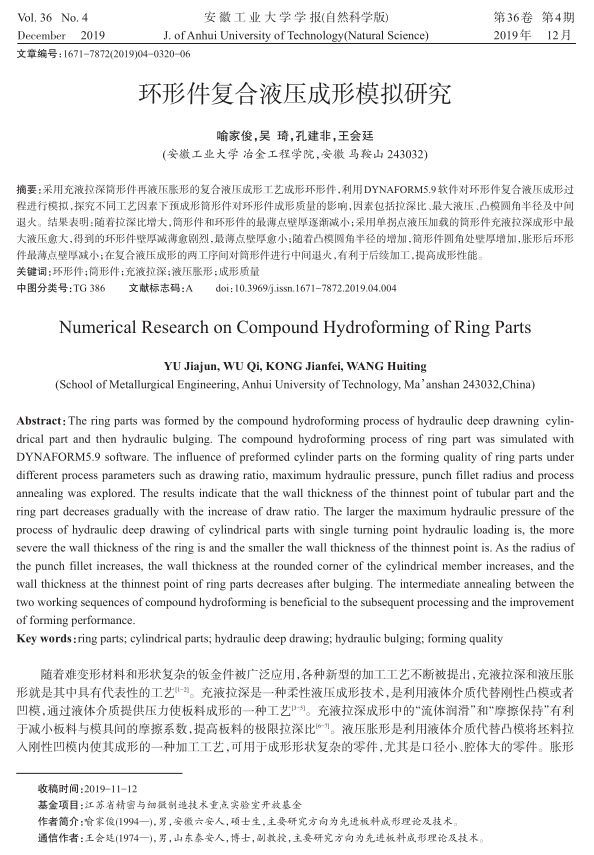

【作  者】 喻家俊;吳琦;孔建非;王會廷

　　【摘 要】采用充液拉深筒形件再液壓脹形的復(fù)合液壓成形工藝成形環(huán)形件,利用DYNAFORM5.9軟件對環(huán)形件復(fù)合液壓成形過程進行模擬,探究不同工藝因素下預(yù)成形筒形件對環(huán)形件成形質(zhì)量的影響,因素包括拉深比、最大液壓、凸模圓角半徑及中間退火。結(jié)果表明:隨著拉深比增大,筒形件和環(huán)形件的最薄點壁厚逐漸減小;采用單拐點液壓加載的筒形件充液拉深成形中最大液壓愈大,得到的環(huán)形件壁厚減薄愈劇烈,最薄點壁厚愈小;隨著凸模圓角半徑的增加,筒形件圓角處壁厚增加,脹形后環(huán)形件最薄點壁厚減小;在復(fù)合液壓成形的兩工序間對筒形件進行中間退火,有利于后續(xù)加工,提高成形性能。

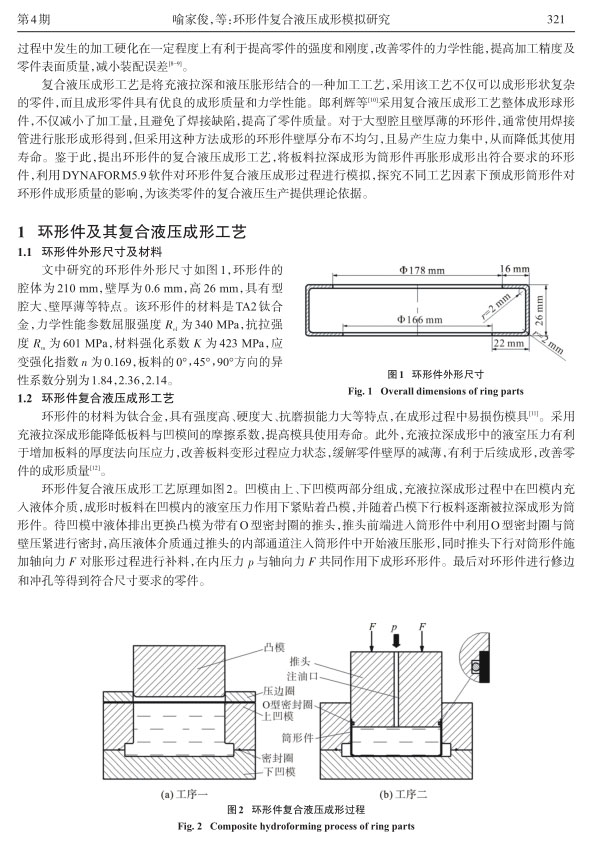

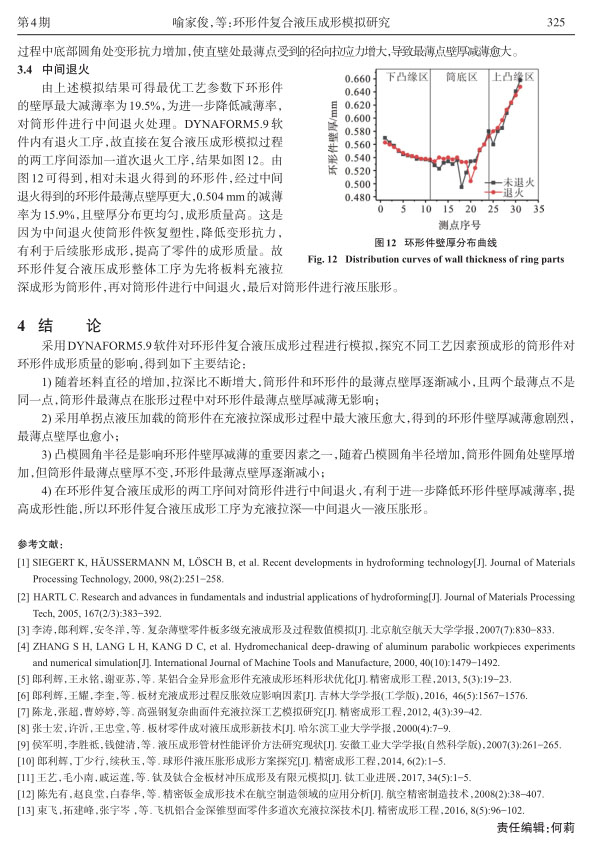

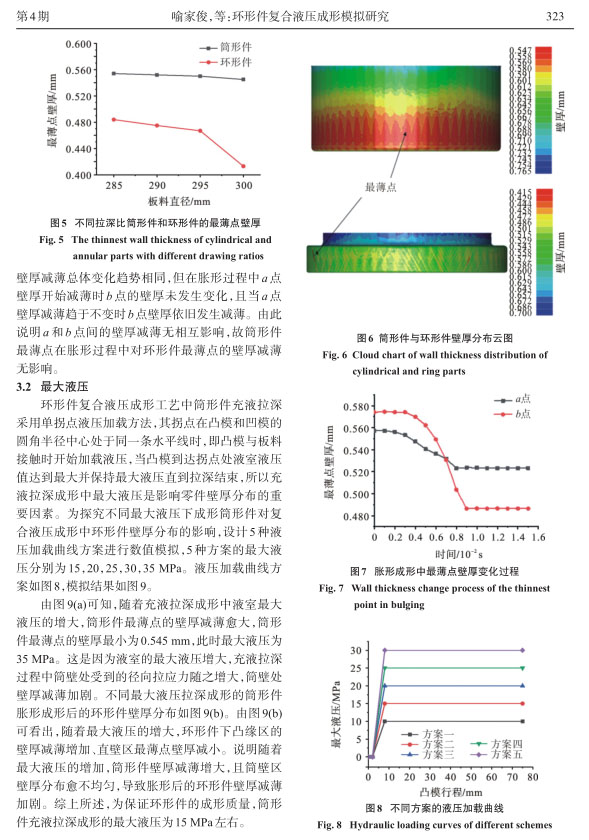

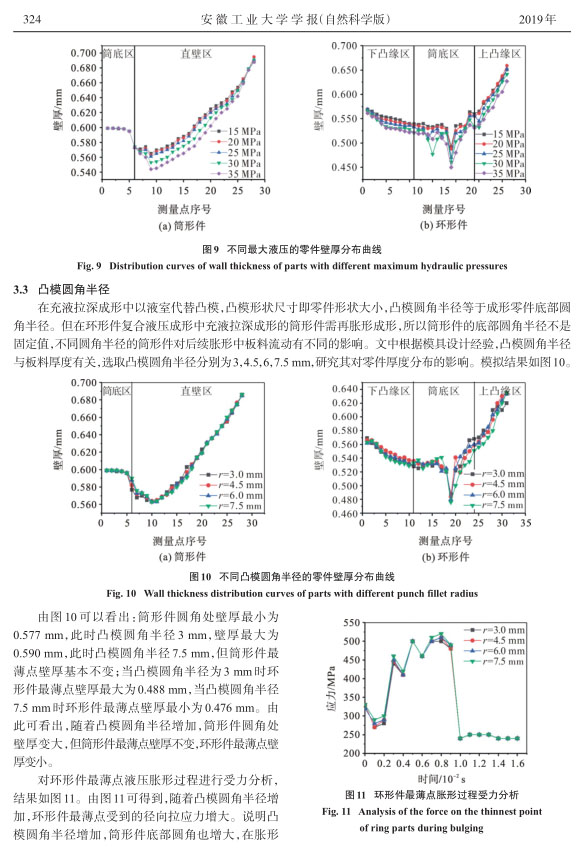

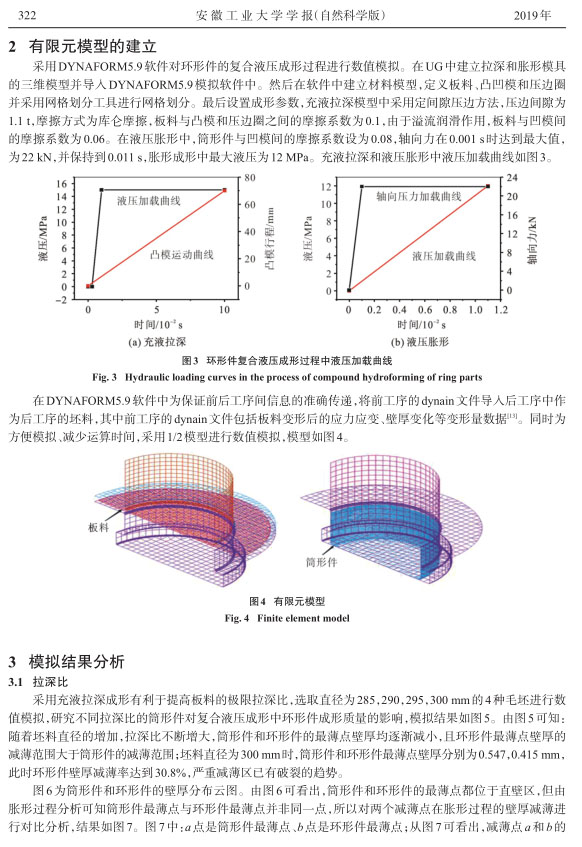

　　以下是正文：
