雙拐曲軸是汽車發動機中的關鍵部件，對發動機整體性能有較大的影響，其性能的好壞直接影響汽車的壽命。采用鍛造工藝和鑄造工藝已經不能滿足汽車對雙拐曲軸高精度，高性能和低成本的要求。采用內高壓成形脹形工藝制備雙拐曲軸具有整體成形、流線連續分布、組織致密、強度高、質量輕、綜合力學性能優越、成本低，易實現自動化生產等優勢。

　　工程領域主要從兩個方面實現汽車輕量化。材料上多采用鋁鎂合金及復合材料等輕質材料和具有較高比強度的高強鋼材料，而輕質材料及高強鋼在冷成形過程中塑性較差，只能制造結構較簡單的零件，不適用于具有彎曲軸線和變截面的復雜構件;結構上可采用整體成形的空心構件代替原焊接、鑄造件，在保證零件精度、承載強度及安全性的同時，有效實現車體自身減重，因此，零件的結構優化和成形工藝的改進成為實現汽車輕量化的重要途徑。

　　內高壓整體成形工藝實施難度較大，對工藝參數的匹配關系要求較高。對于雙拐曲軸的內高壓成形過程，其影響因素主要有加載路徑，包括管內壓力與時間的關系、左右兩端軸向進給與時間的關系以及管材潤滑條件等方面。

　　通過對雙拐曲軸的內高壓成形脹形工藝過程進行有限元模擬，分析不同加載路徑對雙拐曲軸脹形效果的影響規律，可獲得了雙拐曲軸脹形的最佳工藝參數。然后基于數值模擬結果，對雙拐曲軸進行實際成形試驗，可獲得較好的試驗結果。

　　零件尺寸及工藝分析

　　雙拐曲軸具有變截面空心結構，其截面形狀是圓形，雙拐曲軸的集合尺寸見下圖：

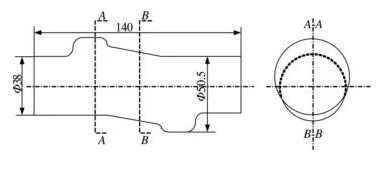

　　雙拐曲軸集合尺寸機典型截面位置

　　雙拐曲軸的初始管徑為38mm,壁厚為1mm,長度為140mm,截面A-A處管徑從38mm變化到50.5mm,最大膨脹量為33%。雙拐曲軸是傳遞扭矩和力的零件，因此研究采用強度高、韌性好的SS304奧氏體不銹鋼最為材料，對雙拐曲軸的幾何模型的典型截面周長進行分析見下表：　

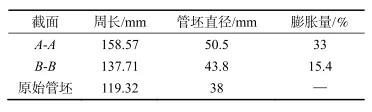

　典型截面周長及管坯直徑

　　雙拐曲軸的關鍵工藝參數包括內壓力大小、左右沖頭進給量。內高壓成形是內壓和軸向進給補料聯合作用的復雜成形過程，因此它們之間的匹配關系對管件的成形性能影響非常大。內壓較低，軸向進給過大，會使得軸向進給的材料無法及時向拐部流動，在拐部圓角處和管坯端部堆積，形成褶皺;內壓較大，軸向進給過小，材料無法及時向拐部補充，會使得拐部變得越來越薄，直至破裂。

　　有限元模型的建立

　　雙拐曲軸內高壓脹形的有限元模型見下圖。該模型包含模具、管坯、左沖頭、右沖頭等 4 個部分， 模具和沖頭劃分為剛性單元，數值模擬時考慮板料的各向異性，選用材料庫中 36 號材料模型。管坯材料為不銹鋼 SS304，其摩擦因數為 0.1，泊松比為 0.28，屈服強度為 245 MPa，抗拉強度為 408 MPa，材料密度為 7850 kg/m3，硬化指數 n 為 0.32， 強化系數 K 為 537 MPa，材料的本構關系為。

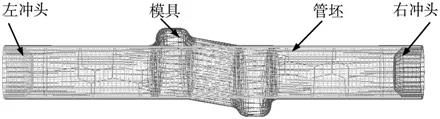

　　SS304不銹鋼雙拐曲軸內高壓成形有限元模型

　　加載路徑對雙拐曲軸壁厚分布及脹形高度的影響

　　雙拐曲軸成形過程中內壓和軸向進給的關系是決定成形與否的關鍵性因素，因此在數值模擬和實際成形試驗時內高壓加載必須遵循以下準則：加載峰值不得超過材料的最大整形壓力，一般為材料屈服強度的 1/3～1/10;成形初期壓力應盡快達到材料的屈服強度，防止出現起皺缺陷;成形后期，保壓一定時間，在較高內壓作用下，管坯充分貼模。

　　基于上述設計原則，雙拐曲軸內高壓成形過程設置了5條加載路徑，5種載荷路徑分別定義為路徑1～5。5種加載路徑的液壓和鍛造工步不同，最后的整形壓力相同。

　　加載路徑1的液壓脹形壓力為20MPa，在后續的鍛造階段保持該數值;加載路徑2的液壓脹形力為40MPa，在后續的鍛造階段保持不變;加載路徑3的液壓脹形力為30MPa，在后續的鍛造階段保持不變;加載路徑4的液壓脹形力為35MPa，在后續的鍛造階段保持不變;加載路徑5的液壓脹形力為35MPa，在后續的鍛造階段壓力線性增加到40MPa。加載路徑1～5的軸向進給量一樣，為17mm。

　　模擬時的 5 種加載路徑

　　加載路徑1由于液壓脹形階段和鍛造階段壓力較低，管坯材料無法周向擴展，軸向繼續進給，導致壁厚逐漸增加向內產生起皺，出現折疊。情況嚴重時，即便后續整形壓力非常高也無法消除褶皺。下圖可以明顯看到拐部底端變形區的折疊。

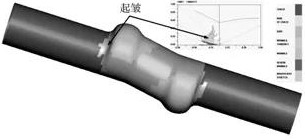

　　加載路徑1的模擬結果及FLD

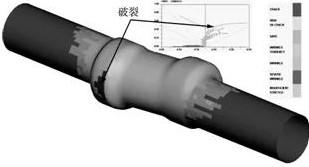

　　加載路徑2，由于在液壓脹形階段的壓力過高，而此時的軸向進給較小，軸向進給不能補償周向變形量，拐部頂端壁厚越來越薄，使得拐部頂端在未貼模時發生破裂。

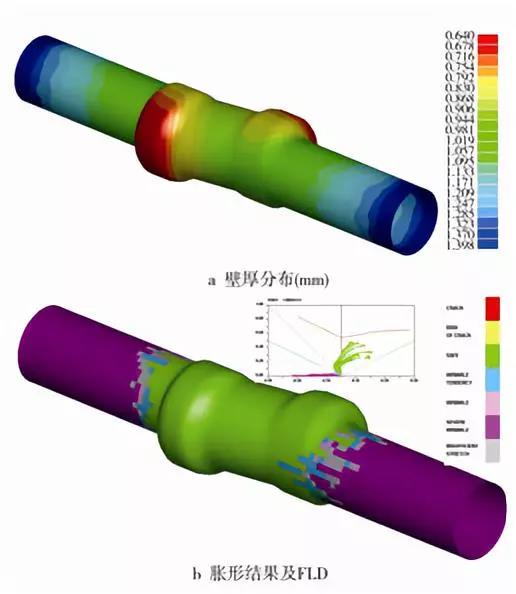

　　加載路徑2的模擬結果及FLD

　　根據加載路徑1和加載路徑2的模擬結果可知，液壓脹形階段的壓力不能太高或者太低，合理的脹形壓力應該在30～35MPa之間，在這個壓力范圍設置后3組加載路徑。加載路徑5的模擬結果可以看出，曲軸拐部頂端最薄，拐部底端以及主管端部最厚，并且減薄率控制在允許范圍之內，拐部頂端貼模，成形零件合格。

　　加載路徑 5 的模擬結果

　　不同加載路徑成形下脹形高度和壁厚最大減薄率不同：當選擇加載路徑3時，脹形高度達到31.1mm，為最小值;而加載路徑4，5對應的脹形高度均為31.5mm，為最大值。從下表中可以看出，在軸向進給一定的情況下，隨著脹形壓力的增大，脹形高度增加，但是壓力增大到一定值后，脹形高度保持不變，而減薄率會隨脹形壓力的增大繼續增大。雖然加載路徑3下，較小的成形壓力對應較小的壁厚減薄率，但是脹形高度不能滿足要求，所以，最終選擇加載路徑5為加載方式。

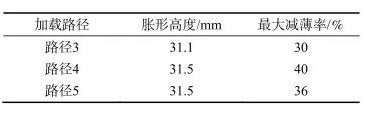

　　不同加載路徑成形下脹形高度和壁厚最大減薄率

　　雙拐曲軸的內高壓成形試驗研究

　　雙拐曲軸實際成形工藝路線為：先將304不銹鋼管通過鋸床下料得到200mm的管坯，再選擇專用的表面涂層作為潤滑劑涂刷于管坯的外表面，然后將管坯放入模具型腔后合模，按有限元模擬的工藝參數設定工藝值，并在向管坯內輸入高壓油的同時，沖頭對管坯進行壓縮。待試驗程序走完全程，將成形的雙拐曲軸件取出。

　　雙拐曲軸內高壓脹形試驗?zāi)＞?/font>

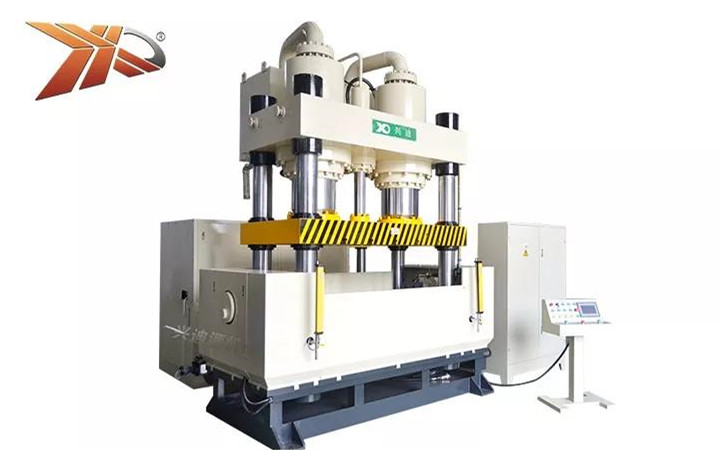

　　四柱式內高壓成型設備

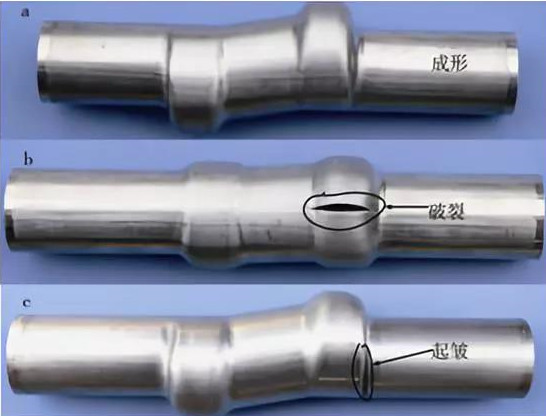

　　應用加載路徑1，2，5 的試驗結果見下圖。脹形壓力和軸向進給匹配較為適當時的脹形結果見圖a(路徑5)，從圖a中可以看出，雙拐曲軸既無起皺，也無開裂。從圖b可以看出，當脹形高度很低時，雙拐曲軸就已經出現破裂，破裂的主要原因是前期壓力過大，軸向進給過小，不能提供足夠的材料用以周向擴展，導致過度減薄直至破裂。從圖c可以看出，起皺的部位在曲軸圓角過渡處，起皺的主要原因是因?yàn)榍捌趬毫^低，使金屬流動緩慢，軸向變形來不及轉化為周向變形，材料在根部產生聚集，形成起皺。

　　不同加載路徑下雙拐曲軸的試驗結果

　　再對零件a壁厚進行分析：將零件表面油污清洗后，表面光滑無凹坑和劃痕，表面成形質量好;沿軸向方向?qū)㈦p拐曲軸用線切割切開進行厚度測量,選取截面上的12個點進行厚度測量,并與模擬結果進行比較。

　　比較顯示：壁厚分布差異較大，曲軸拐部頂端(5點)處壁厚最薄，向兩側沿軸向方向壁厚逐漸增加，曲軸拐部底端(1點)處壁厚最厚。厚度分布方面，試驗值和模擬值基本吻合。

　　沿曲軸軸向方向截面壁厚分布對比

　　模擬及實驗結果對比可知，實際成形的雙拐曲軸拐部脹形高度與長度均滿足設計尺寸要求。

　　模擬及實驗結果對比

　　模擬和實驗結果

　　通過數值模擬優化雙拐曲軸內高壓成形工藝參數，選擇加載路徑5為最佳工藝，其內壓力為50 MPa，左、右沖頭推進距離為17 mm，摩擦因數為 0.1;采用此優化加載路徑可以避免雙拐曲軸零件出現起皺和破裂的缺陷，獲得脹形高度為 31.5 mm 及壁厚分布均勻的雙拐曲軸零件;實驗結果與模擬結果基本一致。
