液壓元件常用的代碼符號以及計算公式對于常用的液壓系統計算有著十分重要的幫助，謹記這些公式有助于快速計算液壓系統中各參數，方便于選用合適的液壓元件。本文興迪源機械帶來液壓行業中常用的壓力、換算單位及計算公式。

　　一、液壓行業中常用的壓力單位：

　　本文主要講到4個常見的液壓?jiǎn)挝唬簁gf/cm2(公斤力/平方厘米)、bar（巴）、MPa（兆帕）、1mmH?O 。

　　1、kgf/cm2(公斤力/平方厘米)

　　直到20世紀六七十年代，壓力的單位一直是使用公斤力/平方厘米(kgf//cm2)的，也就是俗稱的“公斤”。

　　其含義：1公斤力作用于1平方厘米的面積上產生的壓力就是1公斤。

　　非常容易理解和記憶，所以，至今有很多液壓從業人員還一直延用。

　　2、bar（巴）

　　當把單位kgf/cm2中力的單位由kgf(公斤力)換成N(牛頓)以后，即N/cm2，此后引入一個新的單位bar。由于1bar=10 N/cm2≈1.02 kgf/cm2。

　　所以，也有很多液壓從業人員把1bar當成是1公斤來使用。

　　3、MPa（兆帕）

　　我們國家使用的是國際單位制，因此使用的是帕(Pa)：

　　1 Pa= 1N/㎡=0.0001 N/cm2=0.00001bar

　　當然，對于液壓技術來說，Pa這樣的單位太小了，所以，我們一般都使用兆帕(MPa)為單位。

　　也就是1 MPa=1x106 Pa=10bar。

　　4、1mmH?O

　　我們都知道，液柱的重力也會引起壓力，其大小主要由液柱的高度h和液體的密度ρ決定。

　　已知水的密度為1g/cm3，重力加速度g約為10m/s2;所以在高位10m的水柱底部，水柱重力引起的壓力為10mx1g/cm3x10m/s2=10 N/cm2≈1bar=0.1 MPa。

　　也就是說，1 MPa相當于100m水柱底部的壓力;1bar相當于10m水柱底部的壓力。

　　我們知道，液壓系統中使用的介質通常是液壓油，而液壓油的密度比水小，所以，相同高度油柱底部的壓力是要低于水柱的。

　　通過閱讀以上內容，希望大家在腦子里對這些單位能有一些可量化的參照。

　　二、液壓行業常用的換算單位以及計算公式：

　　各單位代碼的含義

　　液壓缸面積(cm2)A =πD2/4     D：液壓缸有效活塞直徑 (cm)

　　液壓缸速度 (m/min)V = Q/A    Q：流量 (l/min)

　　液壓缸需要的流量(l/min)Q=V×A/10=A×S/10t  V：速度 (m/min)

　　S：液壓缸行程 (m)

　　t：時間

　　液壓缸出力 F = p × A

　　F = (p × A)－(p×A)

　　(有背壓存在時候)

　　P：壓力(kgf /cm2)

　　泵或馬達流量(l/min) Q = q × n / 1000 q：泵或馬達的幾何排量(cc/rev)

　　n：轉速

　　泵或馬達轉速 n = Q / q ×1000 Q：流量 (l / min)

　　泵或馬達扭矩(N.m) T = q × p / 20π

　　液壓泵所需功率 (kw) P = Q × p / 612

　　管內流速(m/s) v = Q ×21.22 / d2 d：管內徑

　　管內壓力降(kgf/cm2) △P=0.000698×USLQ/d4 U：油的黏度

　　S：油的比重

　　L：管的長度

　　Q：流量(l/min)

　　d：管的內徑

　　以上液壓元件常用的代碼符號以及計算公式對于常用的液壓系統計算有著十分重要的幫助，謹記這些公式有助于快速計算液壓系統中各參數，方便于選用合適的液壓元件。

　　【興迪源液壓設備優勢】

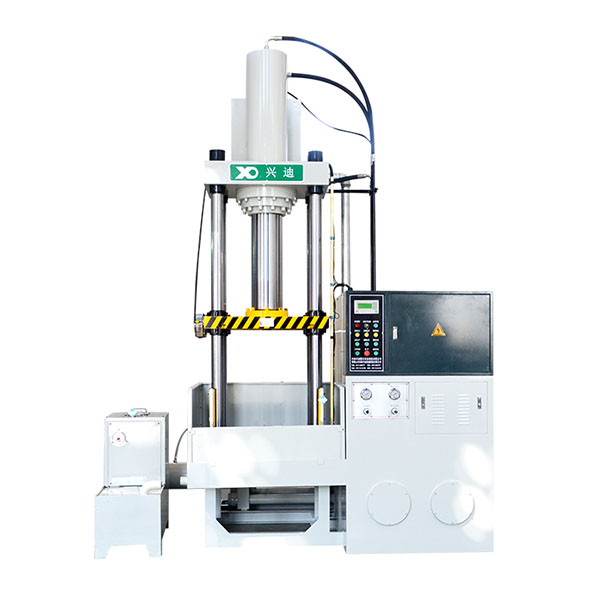

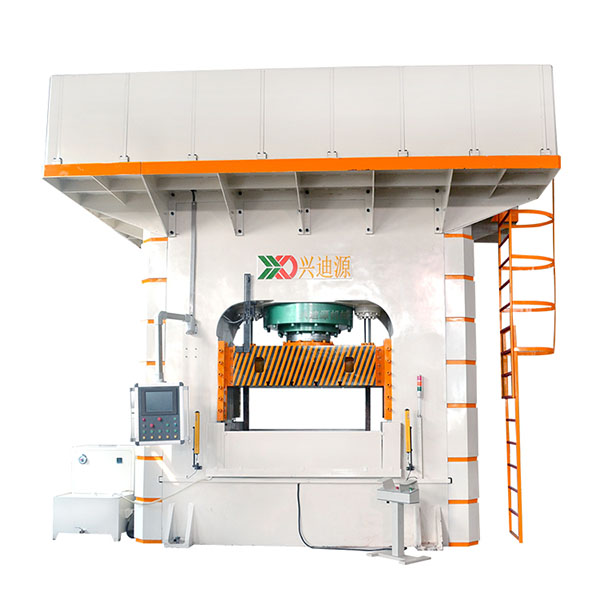

　　興迪源機械以流體壓力成形技術為核心，主導產品有：內高壓成型設備、板材充液成形設備、管材零件液壓成形設備、水脹液壓成形設備、多工位連體液壓拉深設備、四柱式液壓設備、框架式液壓設備等，并可按照客戶的需求設計制造特殊的非標液壓設備、非標油缸、非標液壓系統和配備自動化傳動系統。生產的液壓設備廣泛用于航天航空、核電、石化、汽車配件、自行車部件、五金制品、儀表儀器、醫療設備、家用電器、家用器皿、衛生廚具等制造行業。
