【作 者】張維烜;楊家春;李健;周福鑫

　　【前 言】

　　隨著技術的提高發展，利用液壓成形技術代替鍛造、沖壓、焊接等傳統工藝進行生產的現象越發普遍[1-3]，其中液壓成形工藝又包括管材液壓成形工藝與板材液壓成形工藝。本文以沖壓、焊接技術生產的電池外殼為研究對象，其大小為148 mm X 60 mm X 50 mm，厚度2 mm，如圖1所示。利用充液拉深成形工藝代替?zhèn)鹘y(tǒng)沖壓工藝進行電池殼仿真分析，給電池殼充液拉深工藝的實際應用提供參考。

　　因為傳統沖壓件在成形過程中坯料與凸模剛性接觸，容易出現破裂和起皺等問題[[4]，而充液拉深工藝是利用在凹模中充以液體，凸模卜行時壓迫液體產生壓力，將板坯壓緊在凸模上，同時由于卜壓作用，液體可以從板坯法蘭與凹模之間溢出，減少摩擦阻力，提高板材成形極限，減少起皺、破裂現象出現[[5]。其中許多盛、土欣芳等人[6-7}以盒體為目標，進行充液拉深仿真，討論壓邊問隙和凸模圓角半徑對盒形件成形質量的影響。竇鳳樓、梁鵬等人[8-9}對飯金件充液成形過程中壓邊力、摩擦系數等參數對板件厚度變化的影響規律進行研究。

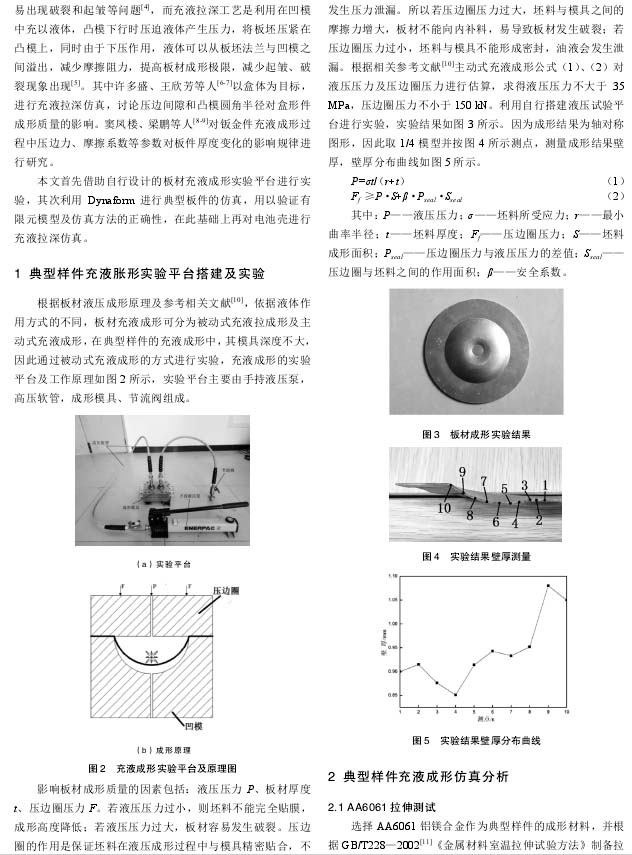

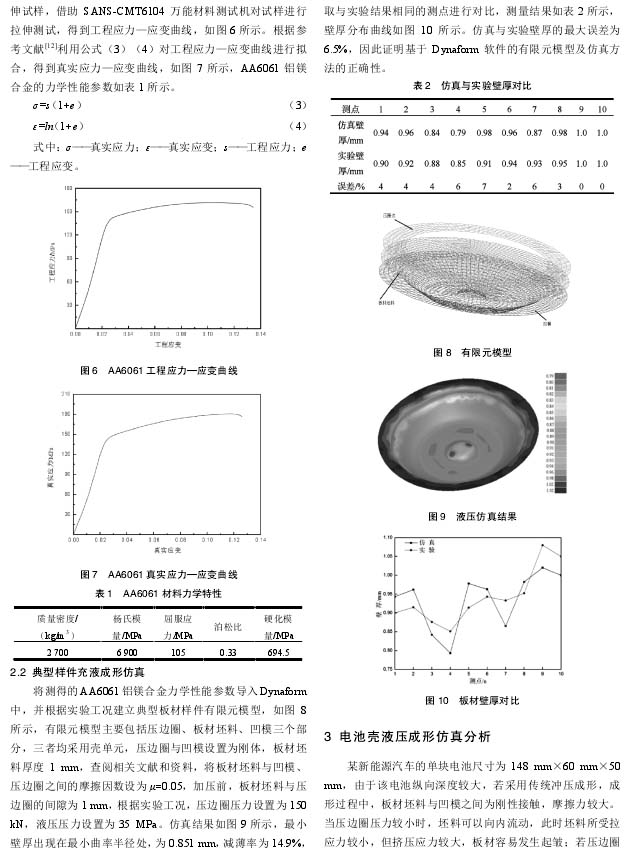

　　本文首先借助自行設計的板材充液成形實驗平臺進行實驗，其次利用Dynaform進行典型板件的仿真，用以驗證有限元模型及仿真方法的正確性，在此基礎上再對電池殼進行充液拉深仿真。

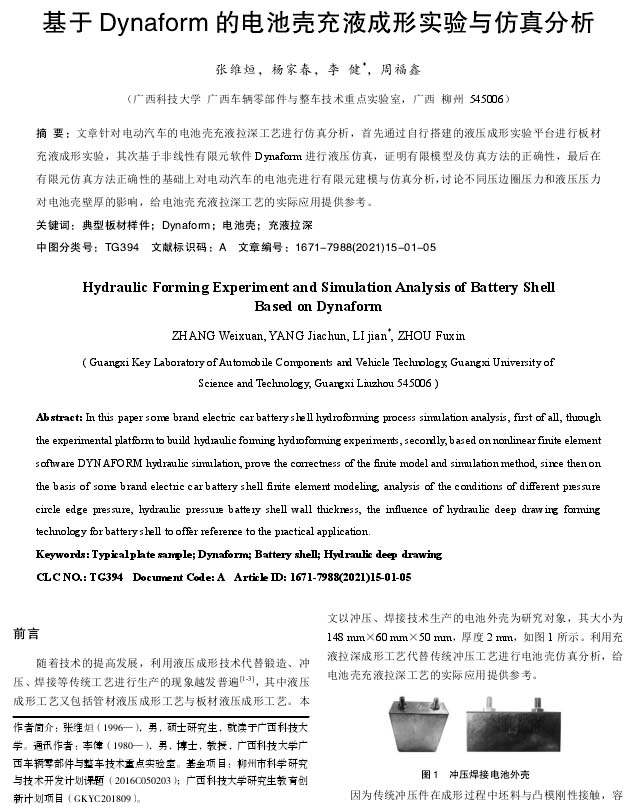

　　【摘 要】文章針對電動汽車的電池殼充液拉深工藝進行仿真分析,首先通過自行搭建的液壓成形實驗平臺進行板材充液成形實驗,其次基于非線性有限元軟件Dynaform進行液壓仿真,證明有限模型及仿真方法的正確性,最后在有限元仿真方法正確性的基礎上對電動汽車的電池殼進行有限元建模與仿真分析,討論不同壓邊圈壓力和液壓壓力對電池殼壁厚的影響,給電池殼充液拉深工藝的實際應用提供參考。

　　【結 論】

　?。?）本文借助自行搭建的液壓成形實驗平臺及非線性有限元軟件Dynaform進行成形實驗及仿真，對比二者結果發現，壁厚差值0.065 mm，證明典型板材樣件有限元模型及仿真方法的正確性。

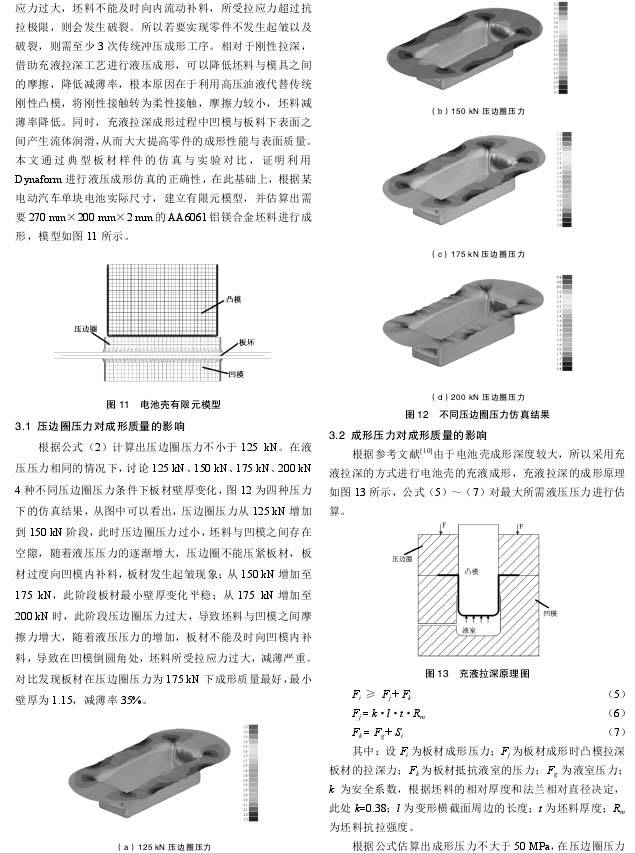

　?。?）此階段壓邊圈壓力過小，坯料與凹模之問存在空隙，隨著液壓壓力的逐漸增大，壓邊圈小能壓緊板材，板材過度向內補料，發生起皺現象;壓邊圈壓力過大，坯料與凹模之問摩擦力增大，小能及時補料，因此在凹模倒圓角處，坯料所受拉應力過大，減薄嚴重。壓邊圈壓力在175 kN條件下，電池殼成形質量最佳。

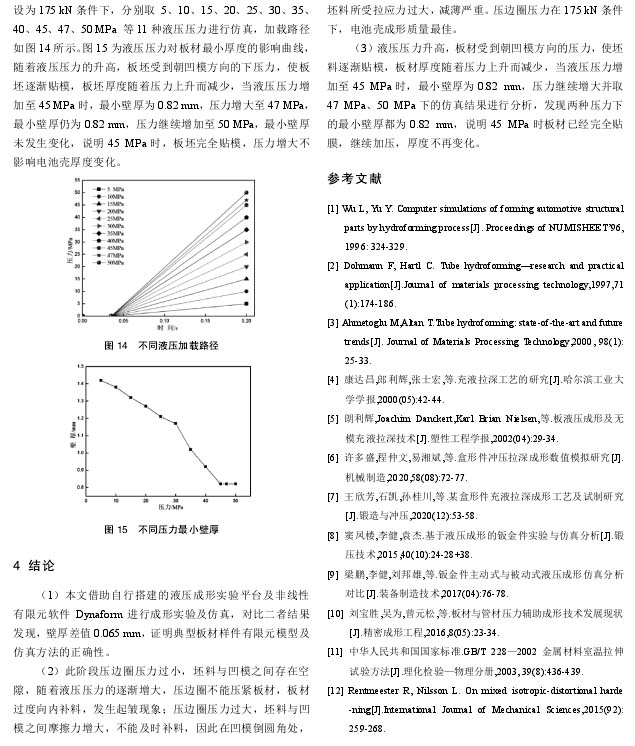

　?。?）液壓壓力升高，板材受到朝凹模方向的壓力，使坯料逐漸貼模，板材厚度隨著壓力上升而減少，當液壓壓力增加至45 MPa時，最小壁厚為0.82 mm，壓力繼續增大并取47 MPa,  50 MPa卜的仿真結果進行分析，發現兩種壓力下的最小壁厚都為0.82  mm，說明45 MPa時板材已經完全貼膜，繼續加壓，厚度小再變化。

　　以下是正文：
