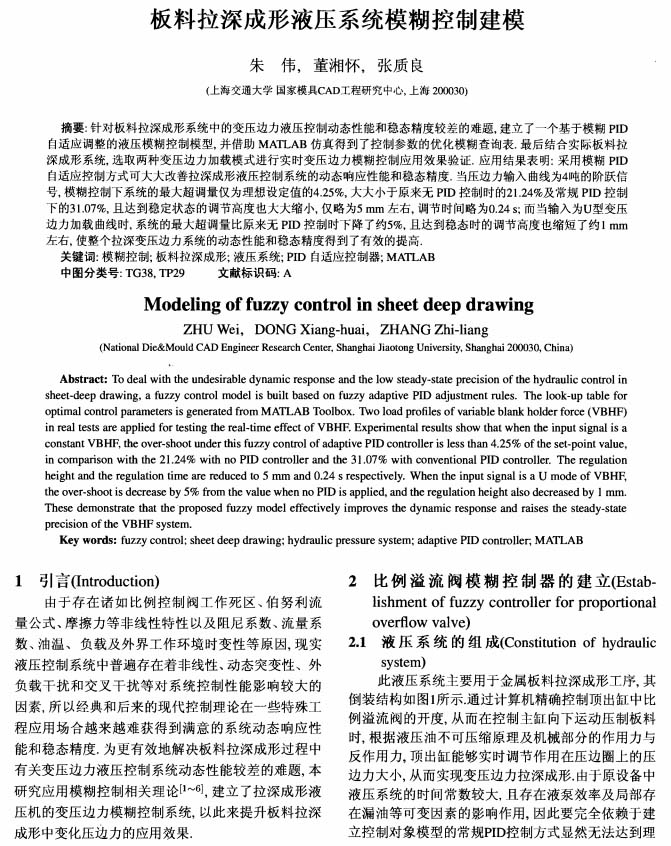

【作 者】朱偉;董湘懷;張質良

　　【摘 要】針對板料拉深成形系統中的變壓邊力液壓控制動態性能和穩態精度較差的難題,建立了一個基于模糊PID自適應調整的液壓模糊控制模型,并借助MATLAB仿真得到了控制參數的優化模糊查詢表．最后結合實際板料拉深成形系統,選取兩種變壓邊力加載模式進行實時變壓邊力模糊控制應用效果驗證．應用結果表明:采用模糊PID自適應控制方式可大大改善拉深成形液壓控制系統的動態響應性能和穩態精度．當壓邊力輸入曲線為4噸的階躍信號,模糊控制下系統的最大超調量僅為理想設定值的4．25％,大大小于原來無PID控制時的21．24％及常規PID控制下的31．07％,且達到穩定狀態的調節高度也大大縮小,僅略為5 mm左右,調節時間略為0．24 s;而當輸入為U型變壓邊力加載曲線時,系統的最大超調量比原來無PID控制時下降了約5％,且達到穩態時的調節高度也縮短了約1 mm左右,使整個拉深變壓邊力系統的動態性能和穩態精度得到了有效的提高。

　　以下是正文：
