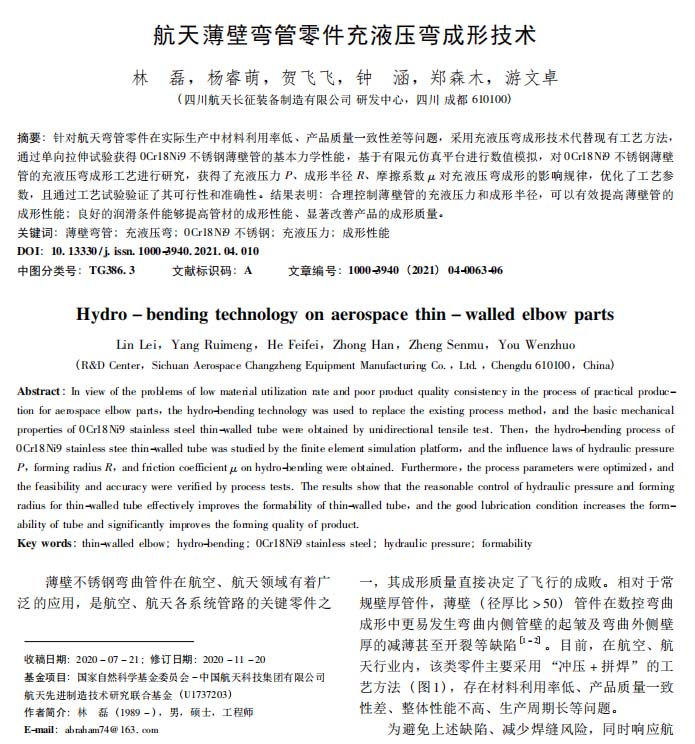

【作 者】林磊;楊睿萌;賀飛飛;鐘涵;鄭森木;游文卓

　　【摘 要】針對(duì)航天彎管零件在實(shí)際生產(chǎn)中材料利用率低、產(chǎn)品質(zhì)量一致性差等問(wèn)題,采用充液壓彎成形技術(shù)代替現(xiàn)有工藝方法,通過(guò)單向拉伸試驗(yàn)獲得0Cr18Ni9不銹鋼薄壁管的基本力學(xué)性能,基于有限元仿真平臺(tái)進(jìn)行數(shù)值模擬,對(duì)0Cr18Ni9不銹鋼薄壁管的充液壓彎成形工藝進(jìn)行研究,獲得了充液壓力P、成形半徑R、摩擦系數(shù)μ對(duì)充液壓彎成形的影響規(guī)律,優(yōu)化了工藝參數(shù),且通過(guò)工藝試驗(yàn)驗(yàn)證了其可行性和準(zhǔn)確性。結(jié)果表明:合理控制薄壁管的充液壓力和成形半徑,可以有效提高薄壁管的成形性能;良好的潤(rùn)滑條件能夠提高管材的成形性能、顯著改善產(chǎn)品的成形質(zhì)量。

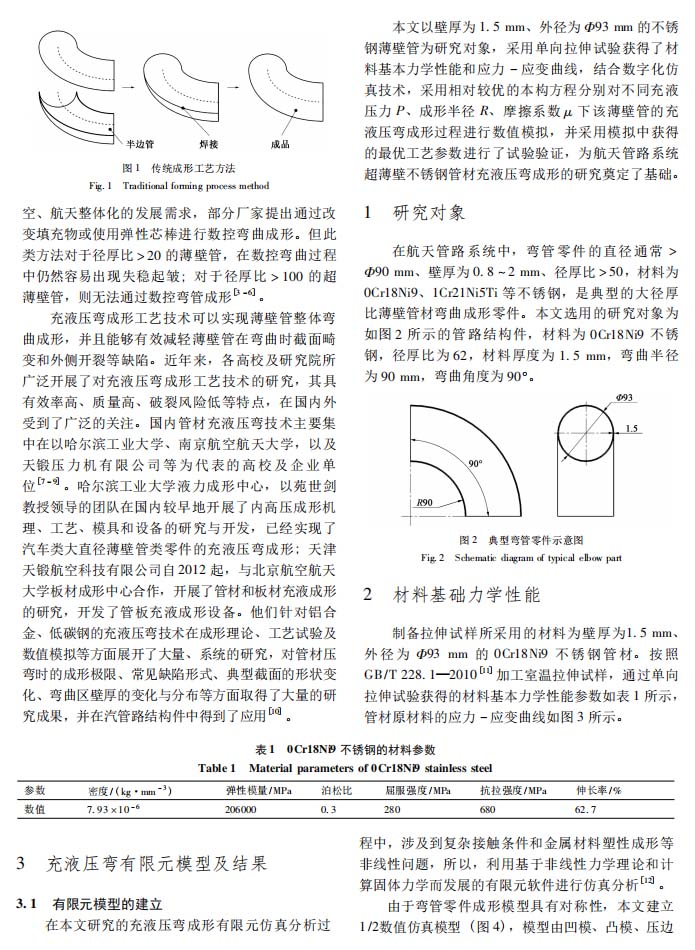

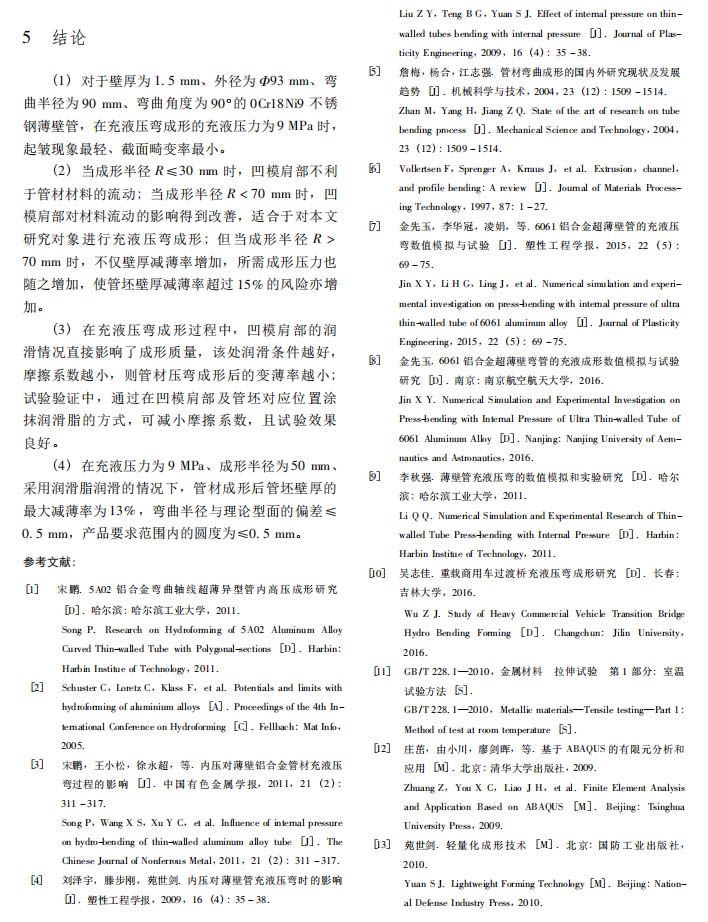

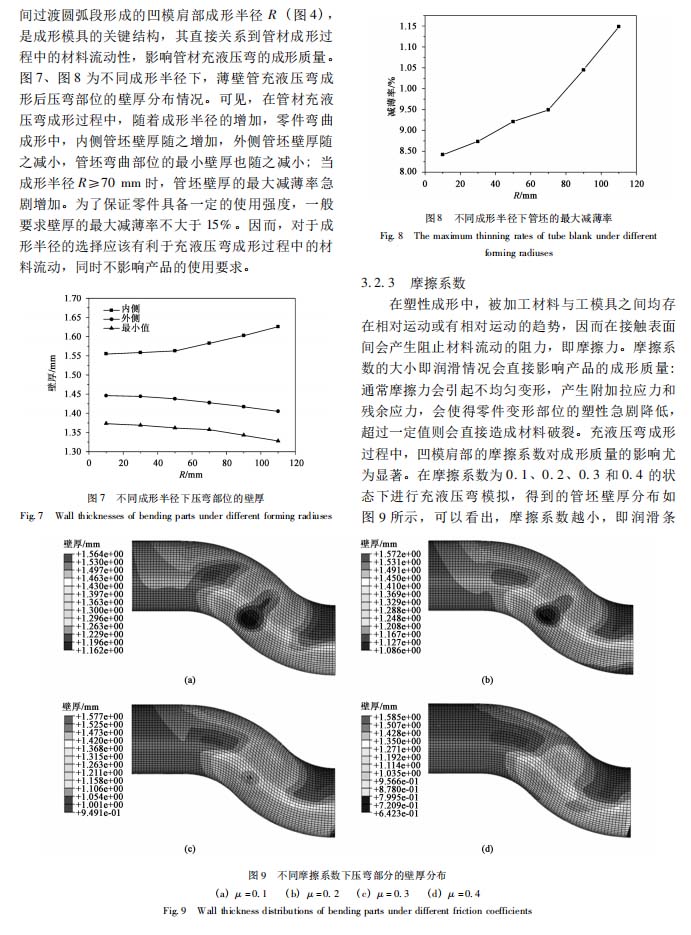

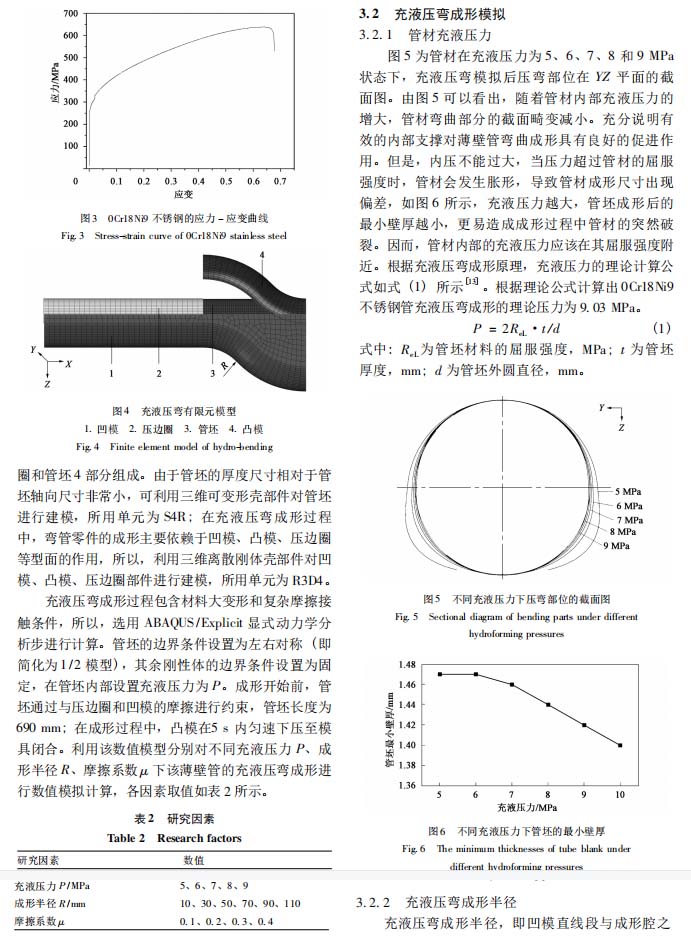

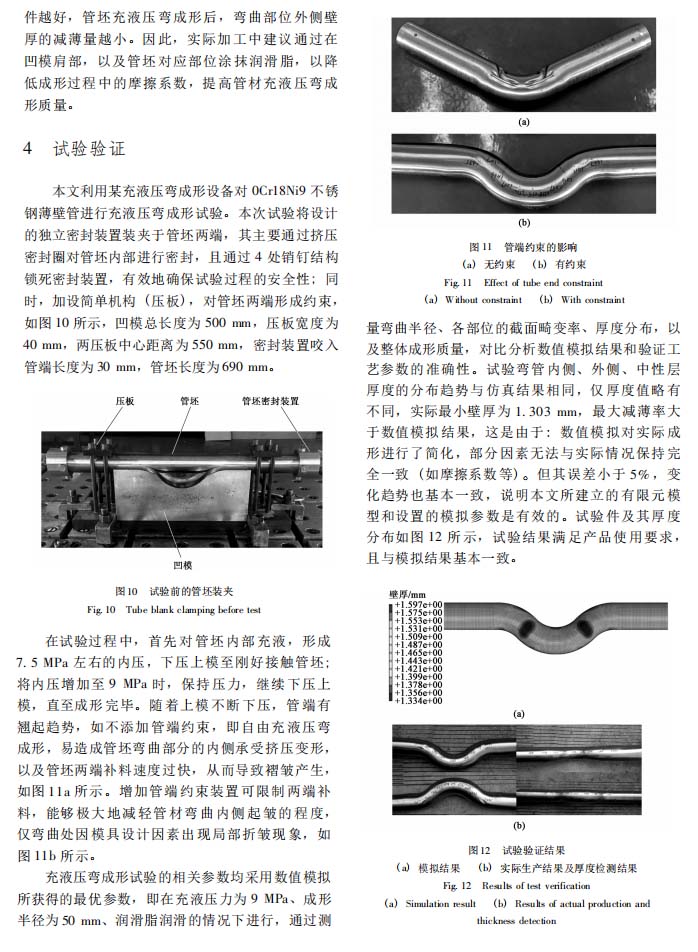

　　以下是正文：
