【作 者】鄭文濤;徐永超;張士宏;王忠堂

　　【摘 要】通過對鎂合金手機殼進行溫熱液壓成形實驗及有限元模擬,分析了液壓加載與沖頭運動的不同匹配關(guān)系對成形結(jié)果的影響,以及成形過程中缺陷產(chǎn)生的原因,并確定了合適的成形工藝參數(shù),即在170℃,控制沖頭速度在0.2mm/s~1mm/s,液壓載荷不低于5MPa,能一次完成成形底部帶斜面,并具有較小圓角半徑的鎂合金手機殼。液壓載荷應(yīng)在坯料的拉深高度小于3mm時快速的施加,否則,在成形件的底部一平面和斜面與棱邊交界處將形成難以消除的堆積缺陷。模擬結(jié)果與實驗吻合良好。研究表明,溫熱液壓成形可以實現(xiàn)常溫或低溫液壓成形難以實現(xiàn)的復(fù)雜鎂合金零件成形。

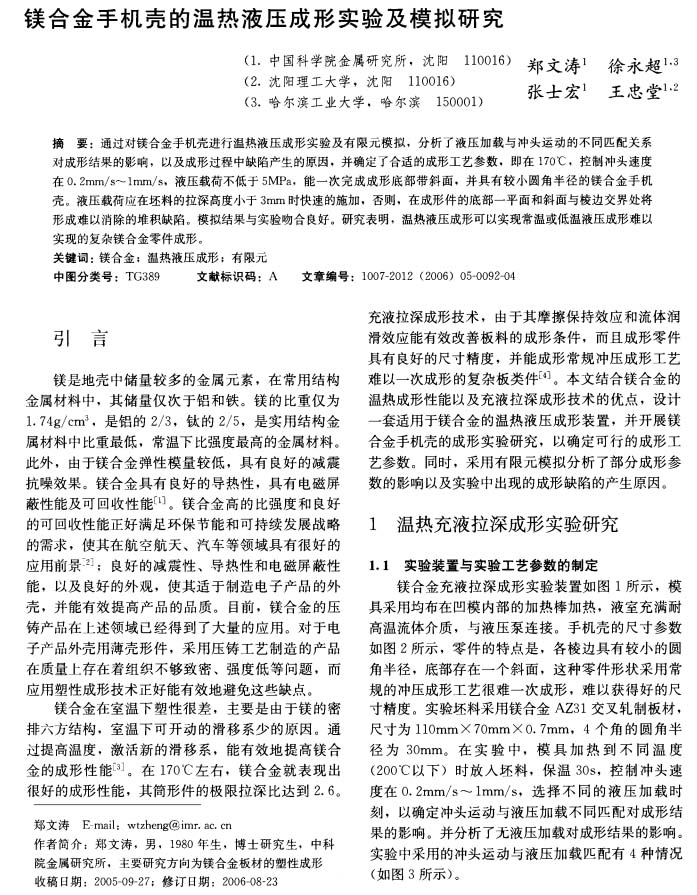

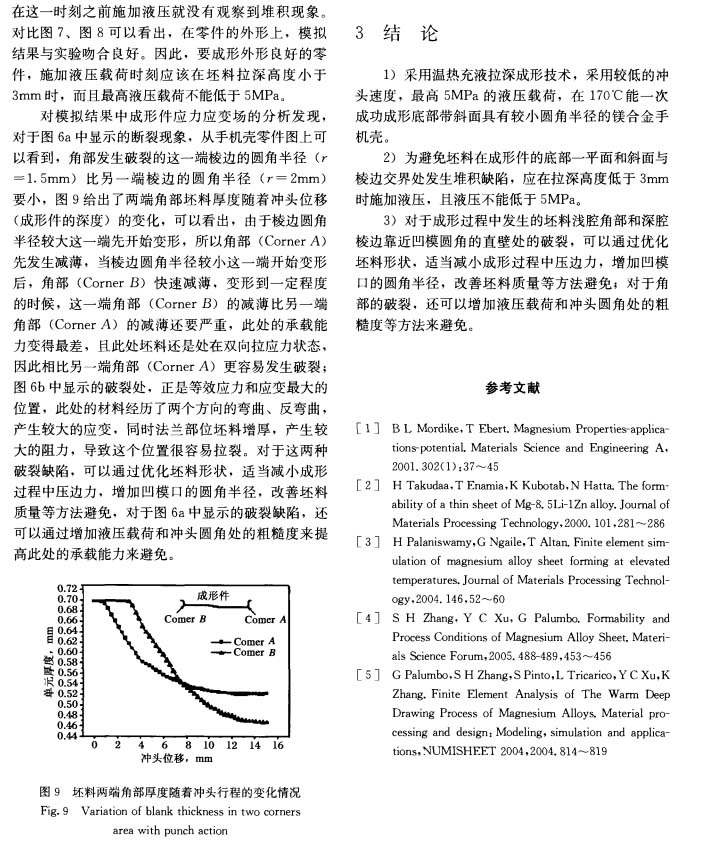

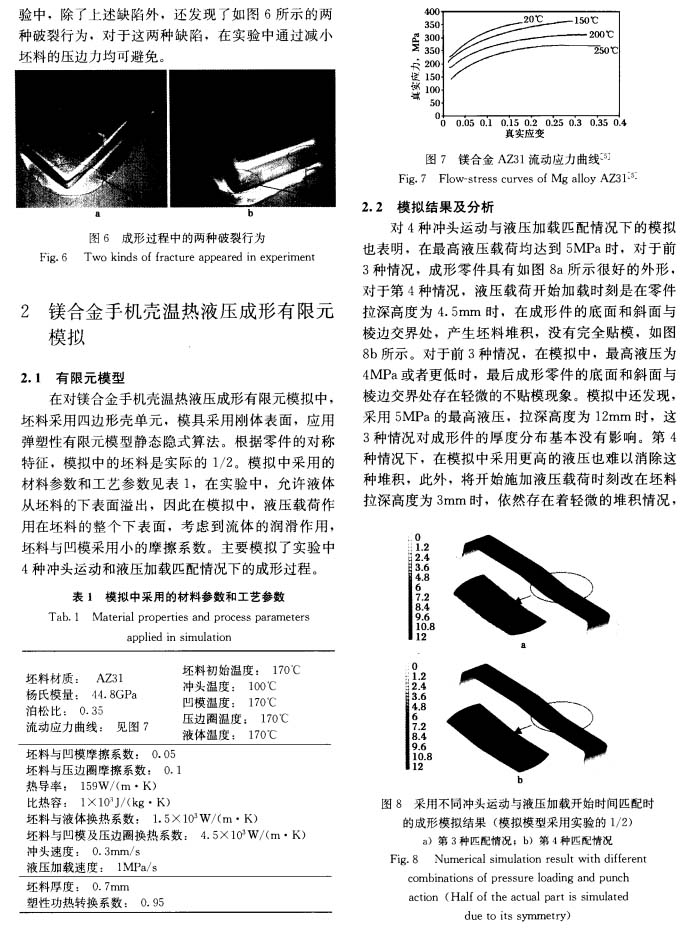

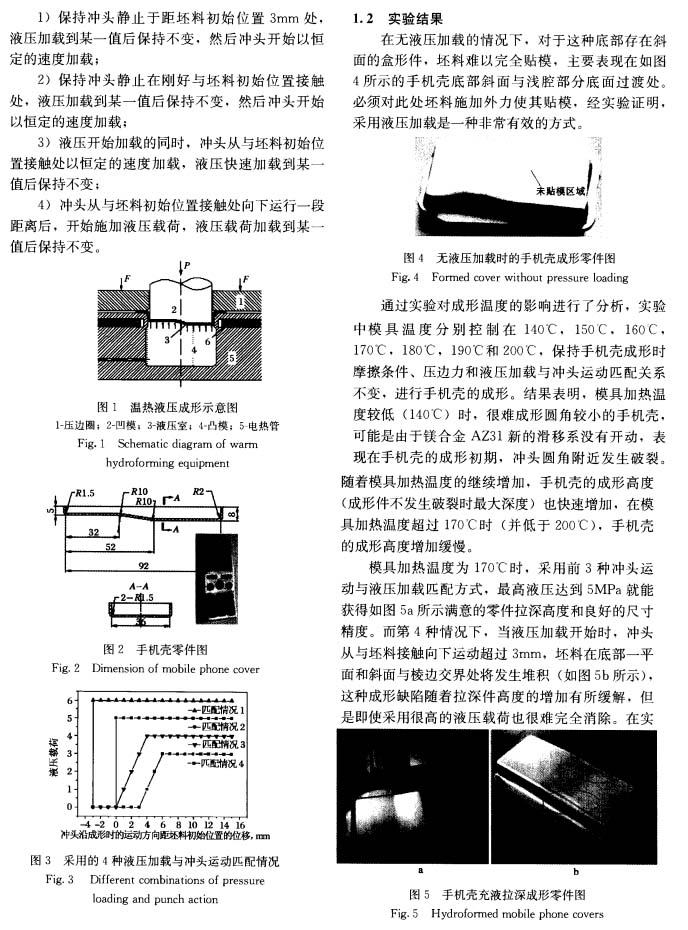

　　以下是正文：
