充液成形液壓機，也有叫做充液拉伸液壓機或液態拉伸液壓機的。其工藝方法是在凹模中充滿液體，利用凸模帶動扳料進入凹模時建立反向液壓壓力的成形方法。

　　充液成形液壓機上必定有壓邊油缸和拉伸油缸。傳統上的充液成形液壓機，其壓邊油缸和拉伸油缸都是獨立存在的，即是所謂的四梁四柱式結構：拉伸油缸安裝在機器上橫梁的中央，其活塞桿端面與拉伸活動梁(從頂往下數第二條梁)固接；兩個或四個壓邊油缸安裝在以拉伸油缸為對稱軸的上橫梁上，其活塞桿穿過拉伸活動梁，端面與壓邊活動梁(從頂往下數第三條梁)固接。

　　四梁四柱式結構的充液成形液壓機，其壓邊活動梁由多個油缸(兩個或四個)共同作用，所以對這些油缸要有調平和調平后的同步要求。而是否同步，則會影響到產品的加工精度和效率。

　　對此，佛山興迪公司的一個專利《一種復合油缸及帶復合油缸具有雙作用功能的液壓機》解決了改問題。

　　該專利將充液成形液壓機的壓邊油缸和作拉伸作用的主油缸復合在一起，取消了拉伸活動梁，使作用在壓邊活動梁上的壓邊力由一個油缸實施，沒有了調平和同步的需求。

　　而且，壓邊力就集中在壓邊梁的中心周邊，壓邊梁板受力狀況處在最佳狀態，其變形量大為減少并且十分均勻，對壓邊封液相當有利。

　　同時，取消了拉伸活動梁(功能上相當于將活動梁與壓邊梁合而為一)，減少了一塊梁板，將四柱四梁結構變成了四柱三梁結構，使液壓機性能得到更高的提升。

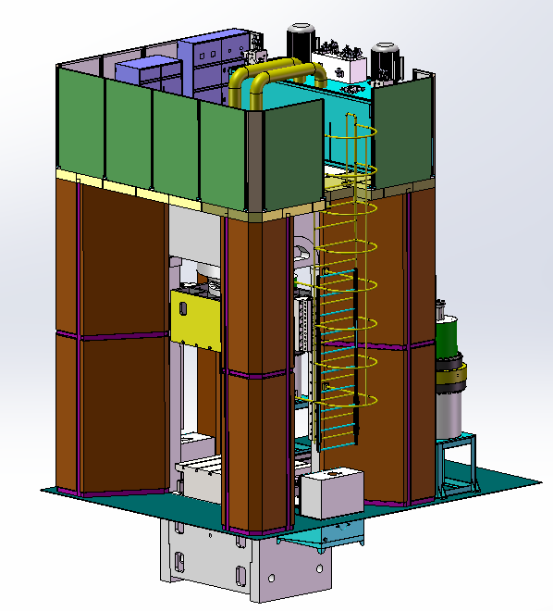

　　興迪-SHF 充液成形液壓機外型圖

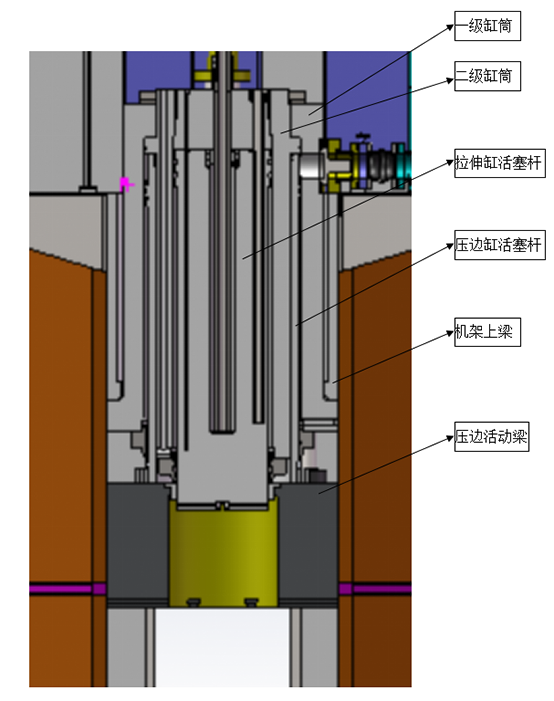

　　興迪-SHF 充液成形液壓機復合油缸示意圖

　　可大幅提升一些難變形材料、復雜形狀、較大拉深比零件的加工精確和成形效率。

　　目前，興迪的這項專利已經成熟應用在了興迪充液成形液壓機上，效果顯著，戶用反響很好。

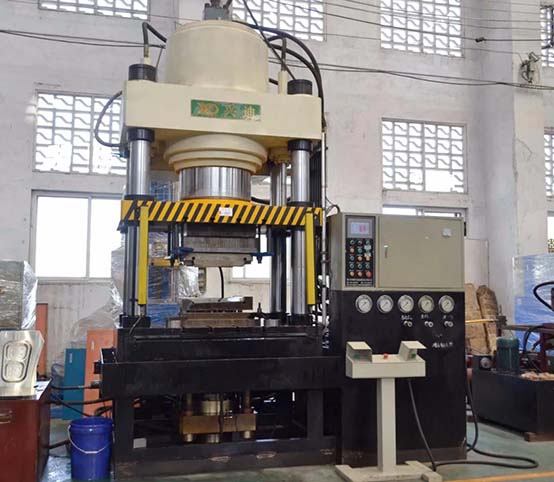

　　圖為應用了上述專利的興迪-SHF 充液成形設備現場圖，該設備加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形該設備都可以輕松實現。
