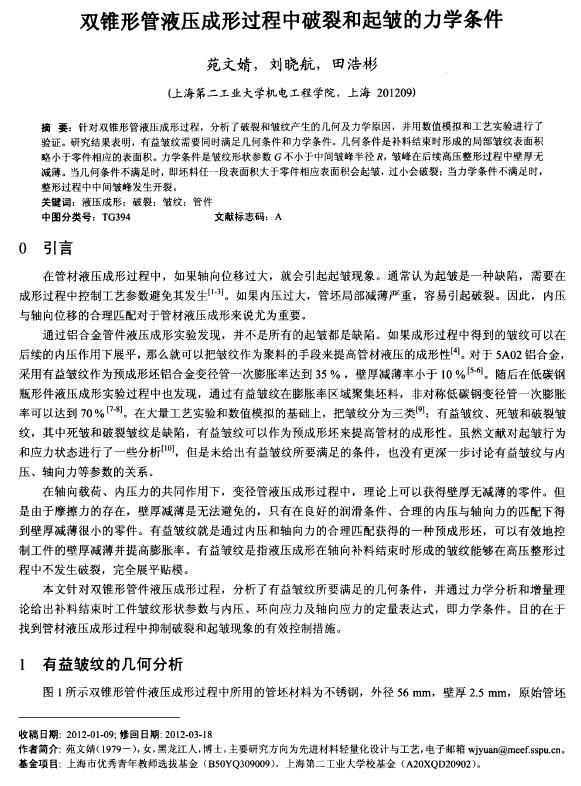

【作 者】苑文婧;劉曉航;田浩彬

　　【摘 要】針對(duì)雙錐形管液壓成形過程,分析了破裂和皺紋產(chǎn)生的幾何及力學(xué)原因,并用數(shù)值模擬和工藝實(shí)驗(yàn)進(jìn)行了驗(yàn)證。研究結(jié)果表明,有益皺紋需要同時(shí)滿足幾何條件和力學(xué)條件。幾何條件是補(bǔ)料結(jié)束時(shí)形成的局部皺紋表面積略小于零件相應(yīng)的表面積。力學(xué)條件是皺紋形狀參數(shù)G不小于中間皺峰半徑R,皺峰在后續(xù)高壓整形過程中壁厚無減薄。當(dāng)幾何條件不滿足時(shí),即坯料任一段表面積大于零件相應(yīng)表面積會(huì)起皺,過小會(huì)破裂:當(dāng)力學(xué)條件不滿足時(shí),整形過程中中間皺峰發(fā)生開裂。

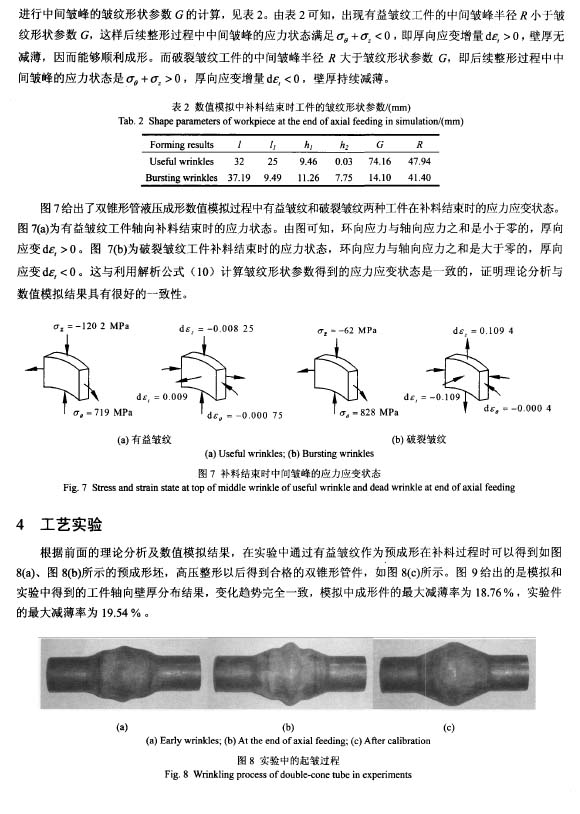

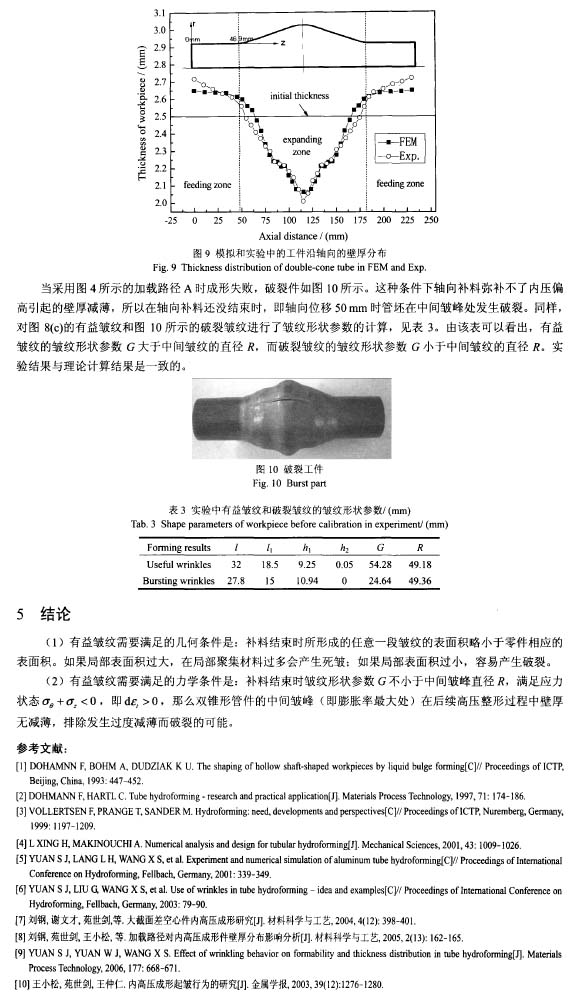

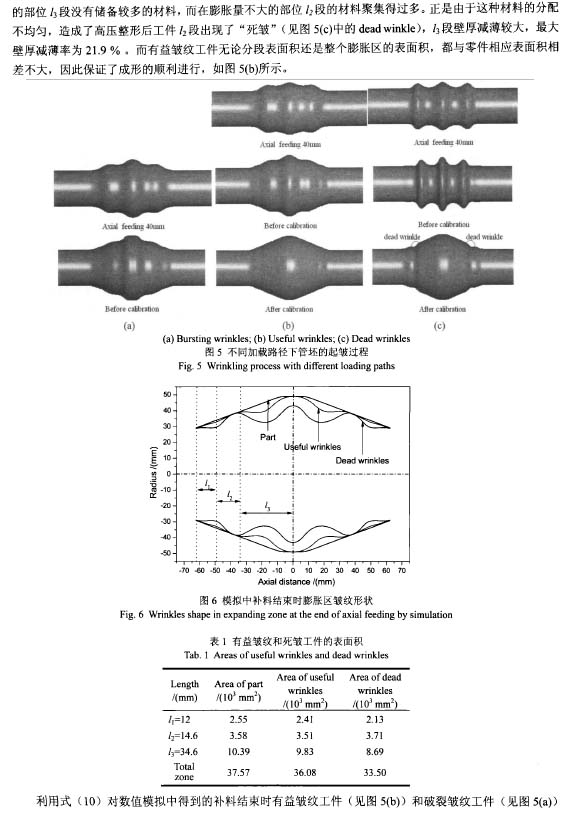

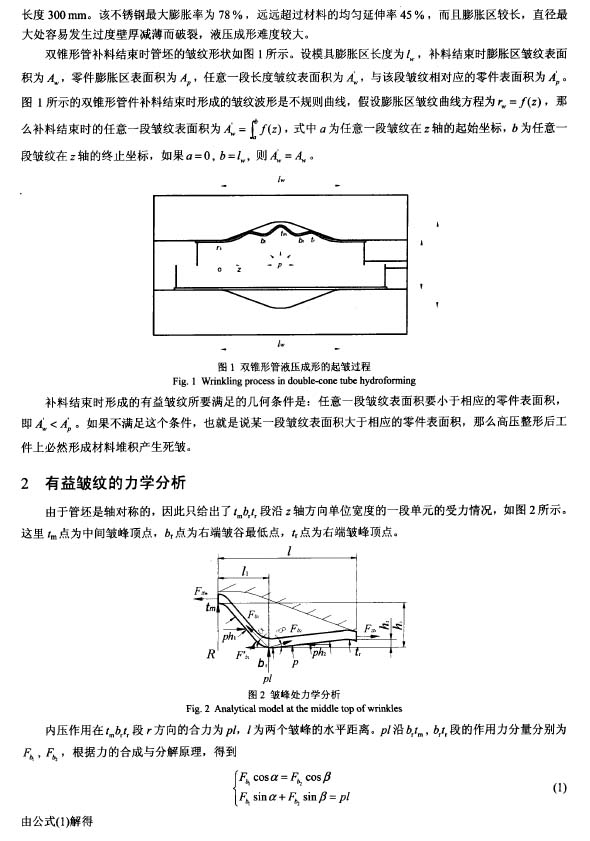

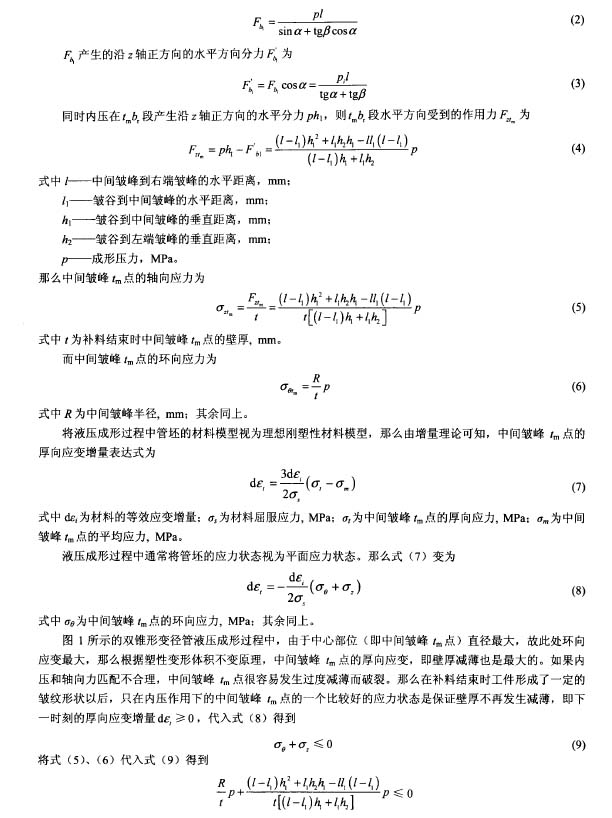

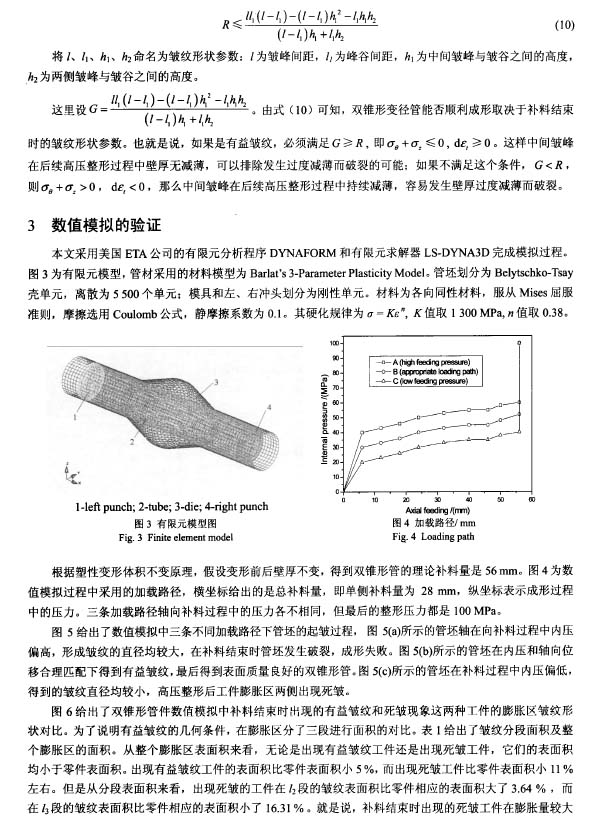

　　以下是正文：
