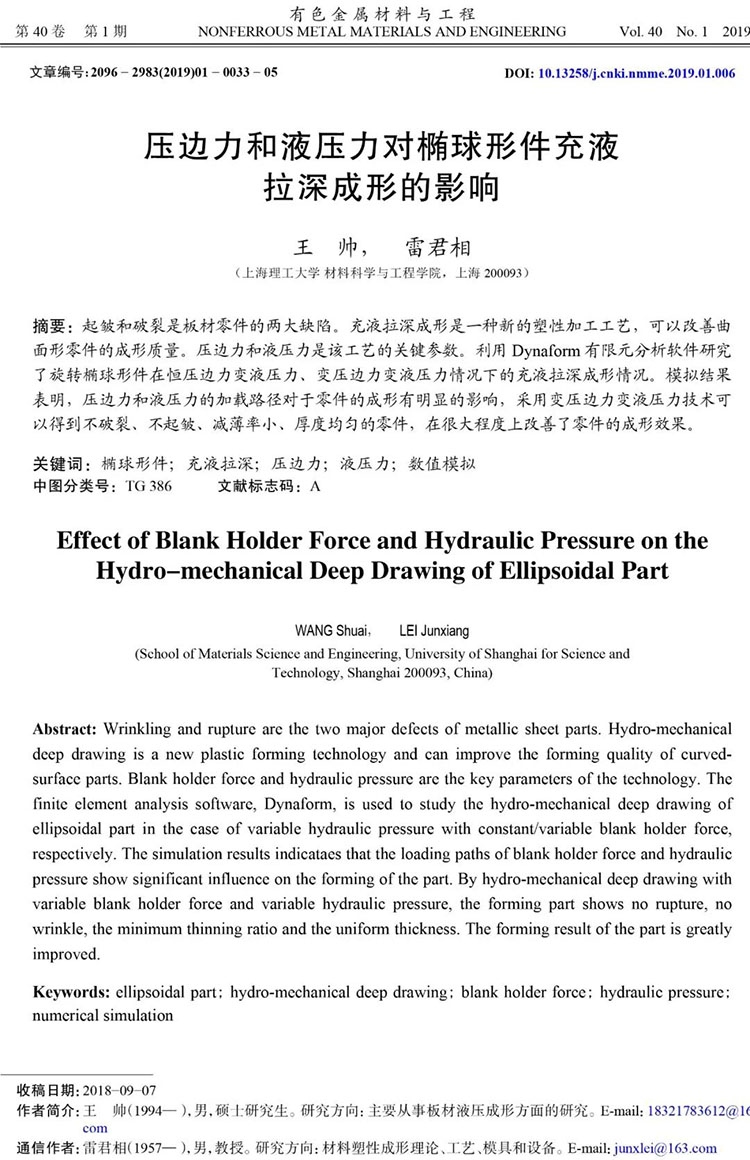

摘 要：起皺和破裂是板材零件的兩大缺陷。充液拉深成形是一種新的塑性加工工藝,可以改善曲面形零件的成形質量。壓邊力和液壓力是該工藝的關鍵參數。利用Dynaform有限元分析軟件研究了旋轉橢球形件在恒壓邊力變液壓力、變壓邊力變液壓力情況下的充液拉深成形情況。

　　模擬結果表明,壓邊力和液壓力的加載路徑對于零件的成形有明顯的影響,采用變壓邊力變液壓力技術可以得到不破裂、不起皺、減薄率小、厚度均勻的零件,在很大程度上改善了零件的成形效果。

　　來源：《有色金屬材料與工程》2019年第1期

　　作者：王帥；雷君相

　　以下為正文：

　　【興迪源機械板材充液液壓成形設備優勢】

　　興迪源機械板材充液成形設備采用液體作為傳力介質代替剛性凸?；虬寄鬟f載荷，使坯料在傳力介質作用下貼靠凸?；虬寄Ｒ詫?shí)現金屬板材零件的成形。設備整體采用三梁四柱式結構，并將壓邊缸和拉伸缸復合在一起，主缸與副液壓缸相互配合，實現難變形材料、復雜形狀、較大拉深比的鈑金類零件的精確、高效成形。

　　XD-SHF系列板材充液成形設備是我司自主創新、研制開發出的具有獨立知識產權的液態介質柔性成形設備，用于鈑金類零件的高精度成形，在國內具有先進水平。板材充液成形設備所加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形。
