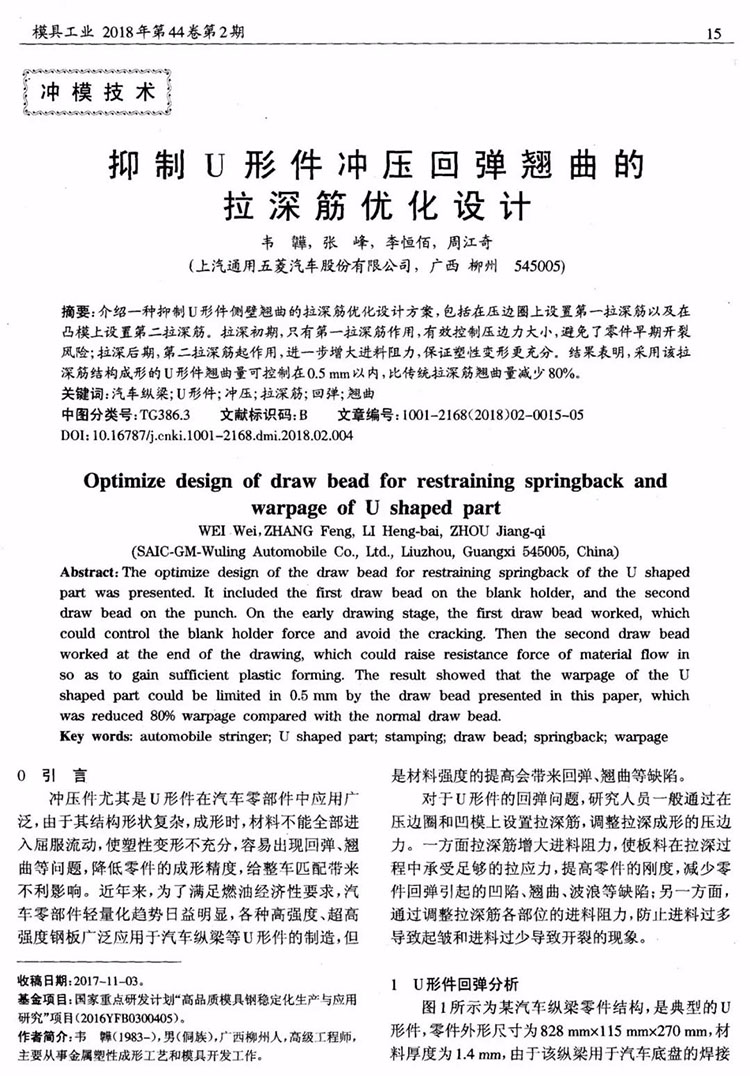

摘 要：介紹一種抑制U形件側壁翹曲的拉深筋優化設計方案,包括在壓邊圈上設置第一拉深筋以及在凸模上設置第二拉深筋。拉深初期,只有第一拉深筋作用,有效控制壓邊力大小,避免了零件早期開裂風險;拉深后期,第二拉深筋起作用,進一步增大進料阻力,保證塑性變形更充分。結果表明,采用該拉深筋結構成形的U形件翹曲量可控制在0.5 mm以內,比傳統拉深筋翹曲量減少80%。

   來源：《模具工業》2018年第2期

　　作者：韋韡；張峰；李恒佰；周江奇

　　以下為正文：
