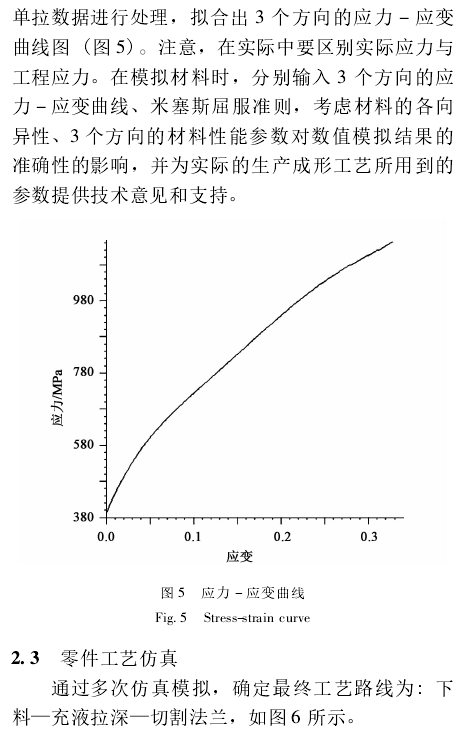

摘 要：針對航空發動機中典型的難成形高錐體零件進行充液成形工藝研究。通過單拉試驗獲得材料的應力-應變曲線等材料性能參數,基于有限元薄板分析軟件進行數值模擬,通過優化工藝參數和坯料尺寸來控制前段弧面起皺且保證拉伸到位。利用預拉伸—熱處理工藝—終拉伸來抑制直臂段圓度。

　　最后,根據數值分析結果和現場零件拉伸的現象來反復修正工藝參數,達到一個穩定的拉伸參數。通過試驗數據與現有工藝參數相比可知,高錐體零件充液成形與傳統剛性拉伸成形相比,材料成形極限提高4%;零件的輪廓度達到0. 1 mm,周期縮短了20%,零件合格率達到99%;解決了傳統拉伸剛性工藝中存在的起皺和破裂、圓度誤差大等問題。

　　來源：《鍛壓技術》2020年第7期

　　作者： 陳林;熊愛奎;王英杰;涂祖德;郎利輝;施立軍;張建民

　　以下為正文：
