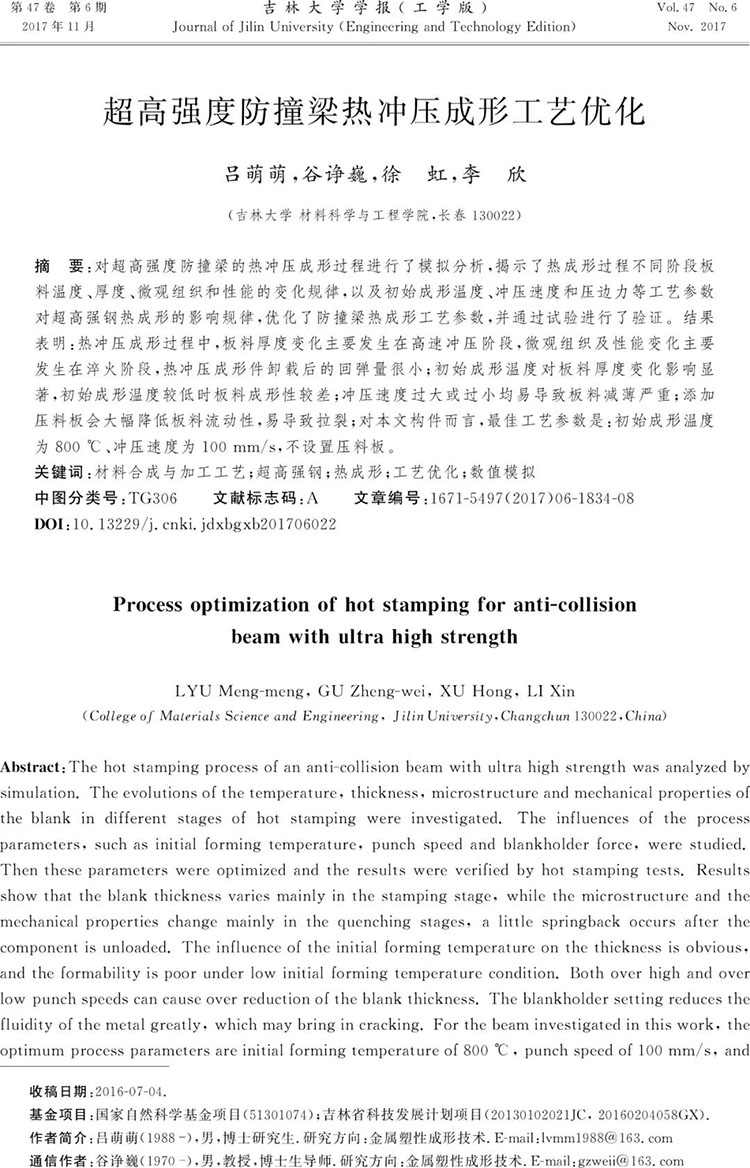

摘 要：對超高強(qiáng)度防撞梁的熱沖壓成形過程進(jìn)行了模擬分析,揭示了熱成形過程不同階段板料溫度、厚度、微觀組織和性能的變化規(guī)律,以及初始成形溫度、沖壓速度和壓邊力等工藝參數(shù)對超高強(qiáng)鋼熱成形的影響規(guī)律,優(yōu)化了防撞梁熱成形工藝參數(shù),并通過試驗進(jìn)行了驗證。

　　結(jié)果表明:熱沖壓成形過程中,板料厚度變化主要發(fā)生在高速沖壓階段,微觀組織及性能變化主要發(fā)生在淬火階段,熱沖壓成形件卸載后的回彈量很小;初始成形溫度對板料厚度變化影響顯著,初始成形溫度較低時板料成形性較差;沖壓速度過大或過小均易導(dǎo)致板料減薄嚴(yán)重;添加壓料板會大幅降低板料流動性,易導(dǎo)致拉裂;對本文構(gòu)件而言,最佳工藝參數(shù)是:初始成形溫度為800 ℃、沖壓速度為100 mm/s,不設(shè)置壓料板。

　　來源：《吉林大學(xué)學(xué)報工學(xué)版》2017年第6期

　　作者：呂萌萌，谷諍巍，徐虹，李欣

　　以下為正文：

　　【興迪源機(jī)械簡介】

　　興迪源機(jī)械(Xingdi Machinery)是一家專注流體壓力成形技術(shù)的鍛壓設(shè)備制造企業(yè)，自2007年創(chuàng)立以來，興迪源機(jī)械一直致力于內(nèi)高壓成形的技術(shù)創(chuàng)新和產(chǎn)品研發(fā)。主營產(chǎn)品范圍從生產(chǎn)普通液壓設(shè)備，現(xiàn)今發(fā)展至生產(chǎn)、研發(fā)國內(nèi)頂尖流體壓力成形技術(shù)的鍛壓設(shè)備。

　　興迪源機(jī)械是先進(jìn)輕量化成形技術(shù)的提供者，從產(chǎn)品研發(fā)、設(shè)備生產(chǎn)、模具研制、方案定制，直至最終交付及提供增值服務(wù)，我們?yōu)榭蛻籼峁┑牟粌H僅是一臺液壓設(shè)備，而是一整套智能制造成形方案。
