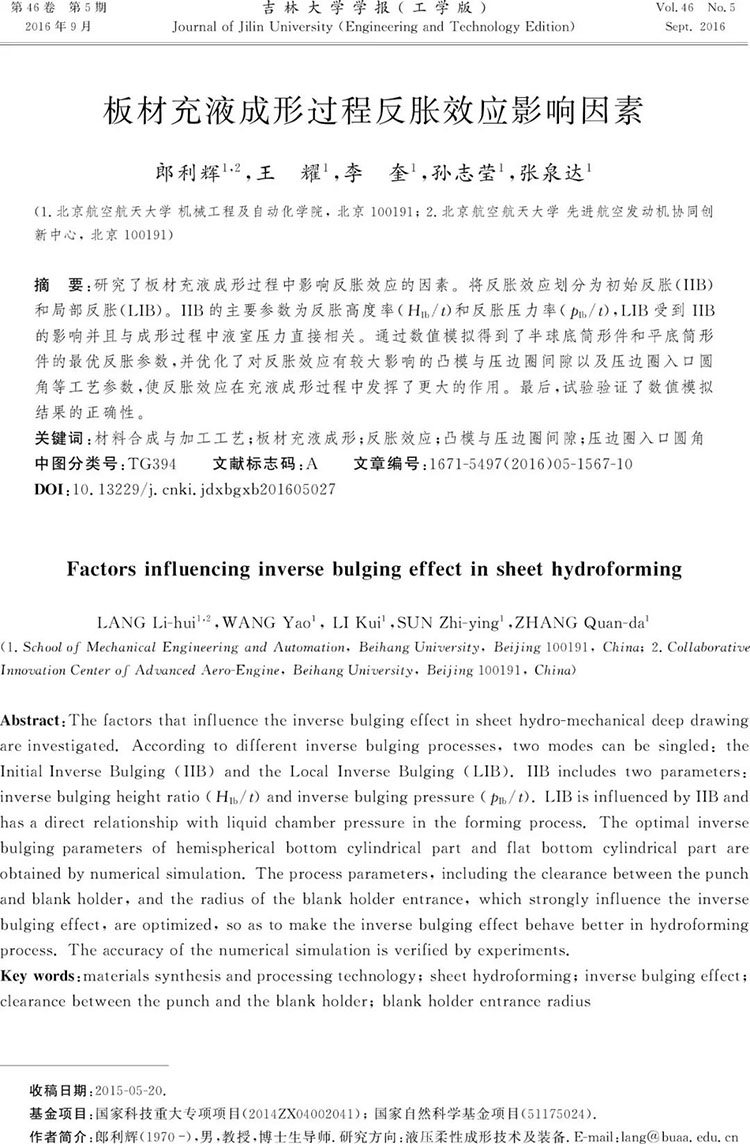

摘 要： 研究了板材充液成形過程中影響反脹效應的因素。將反脹效應劃分為初始反脹(IIB)和局部反脹(LIB)。IIB的主要參數為反脹高度率(HIB/t)和反脹壓力率(pIB/t),LIB受到IIB的影響并且與成形過程中液室壓力直接相關。通過數值模擬得到了半球底筒形件和平底筒形件的最優反脹參數,并優化了對反脹效應有較大影響的凸模與壓邊圈間隙以及壓邊圈入口圓角等工藝參數,使反脹效應在充液成形過程中發揮了更大的作用。最后,試驗驗證了數值模擬結果的正確性。

　　來源：《吉林大學學報工學版》2016年第5期

　　作者：郎利輝，王耀，李奎，孫志瑩，張泉達

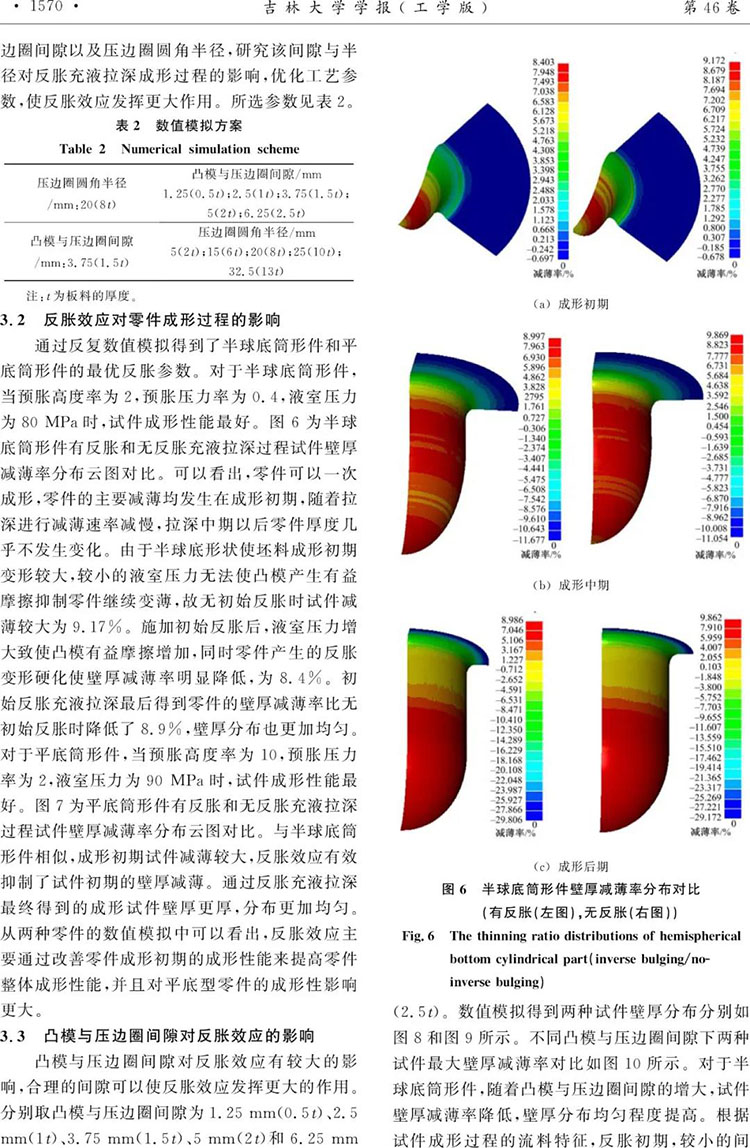

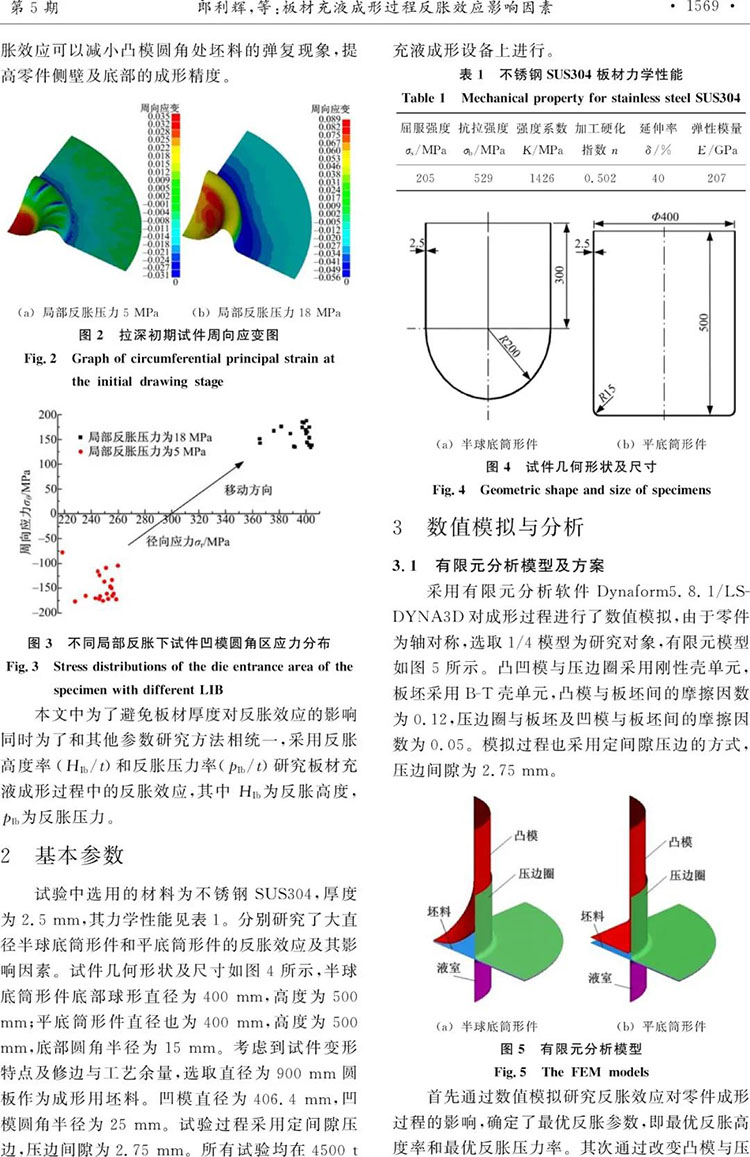

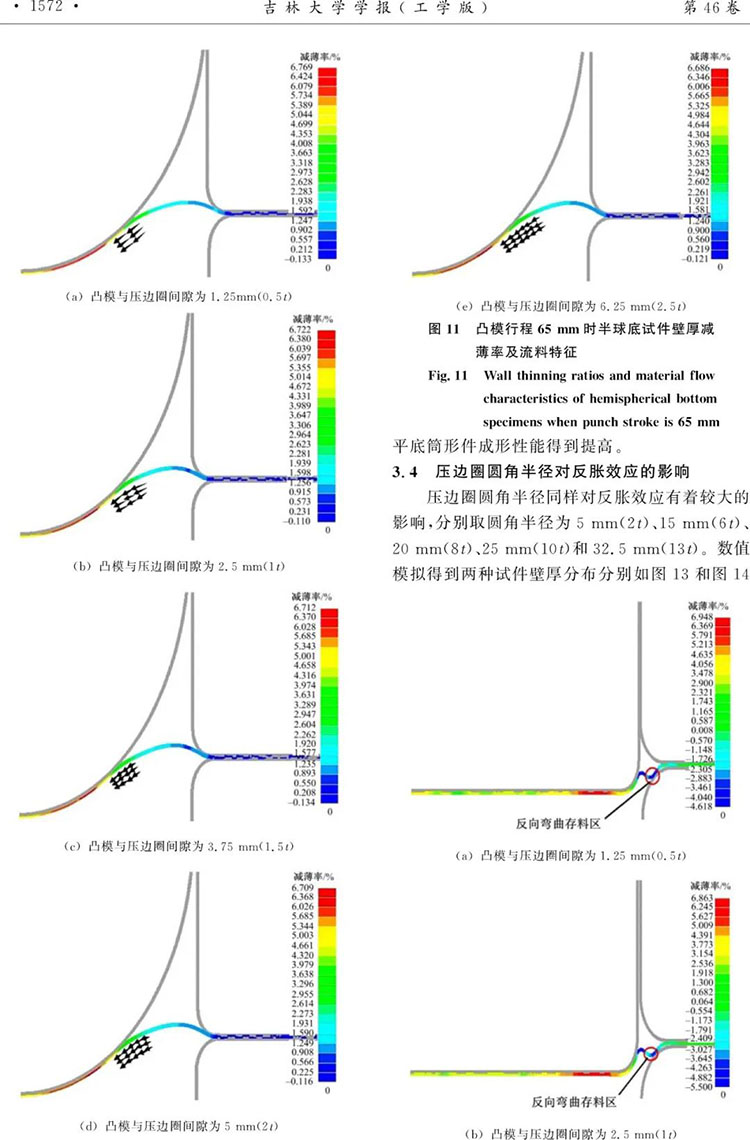

　　下為正文：

　　【興迪源機械板材充液液壓成形設備優勢】

　　興迪源機械板材充液成形設備采用液體作為傳力介質代替剛性凸?；虬寄鬟f載荷，使坯料在傳力介質作用下貼靠凸模或凹模以實現金屬板材零件的成形。設備整體采用三梁四柱式結構，并將壓邊缸和拉伸缸復合在一起，主缸與副液

壓缸相互配合，實現難變形材料、復雜形狀、較大拉深比的鈑金類零件的精確、高效成形。

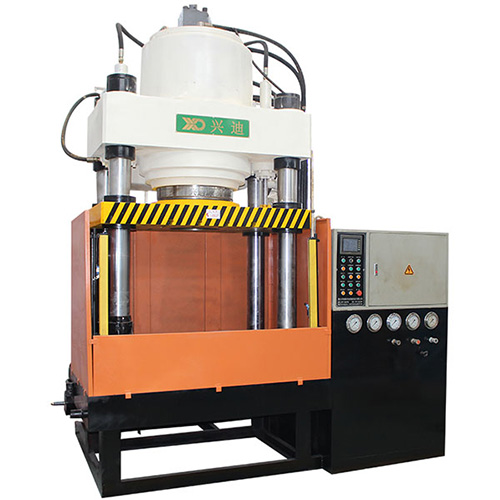

　　XD-SHF系列板材充液成形設備是我司自主創新、研制開發出的具有獨立知識產權的液態介質柔性成形設備，用于鈑金類零件的高精度成形，在國內具有先進水平。板材充液成形設備所加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形。
