摘 要：針對球形件整體成形中的充液脹形工藝，分析中間序零件的特點，制定成形工藝方法，通過數值模擬和實際試驗，研究補料量、脹形壓力對零件成形的影響，并通過數值模擬分析與試驗結果進行對比分析，證明了數值模擬可以給試驗提供正確方向，說明數值模擬的準確性。

　　球形件成形補料量對零件成形精度影響較大，如果補料量過大，則成形過程中會出現環形堆料、起皺等問題;如果補料量不足，則導致零件減薄增大，甚至出現破裂。此外，在合理的補料量條件下，需要根據不同合模階段建立合理的脹形壓力，如果脹形壓力建立不合理，同樣會出現減薄過大、起皺、堆料等問題。

　　關鍵詞：球形件;充液脹形;補料量;脹形壓力;減薄率

　　隨著我國航天事業的發展，長征運載火箭首次飛行任務取得圓滿成功，其標志著我國運載火箭升級換代的里程碑工程，是我國起飛規模最大、運載能力最大、技術跨度最大的一型運載火箭，總體技術達到國際先進水平。我國正式成為包括美國和俄羅斯在內的世界主流火箭陣營中的一員。接下來，我國各型號運載火箭、飛船將進入一輪密集發射期。

　　為滿足飛行器動力學性能，鈑金零件向形狀復雜化、尺寸精密化方向發展，對零件批量生產的質量和新產品研制的效率提出了更高的要求，保證產品的工藝可靠性和質量穩定性顯得尤為重要。

　　作為國內某型號運載火箭中的關鍵零件，整體球形件的傳統成形工藝為單個瓣成形后拼焊而成，現采用充液內高壓的方法實現整體成形。充液成形技術是通過液體代替剛性模，在液體壓力作用下使板料貼合型面模的一種柔性體成形技術，是現代輕量化、精確制造的代表性技術之一，能夠很好地解決飯金零件精確成形問題，在新能源汽車及航空航天等領域具有較大的優越性。

　　通過充液整體成形的球形件與傳統工藝相比具有以下優勢：作為柔性體成形技術對零件的表面無損傷，因此表面質量好;零件成形后的性能可以通過合理控制補料量與脹形壓力之間的關系進行完善;零件整體無焊縫、強度較高、無焊接變形、成形精度高。

　　球形件整體成形的主要工序為拉深、縮口、充液脹形、翻邊等，本文著重介紹充液脹形工序，分析充液脹形的主要參數，研究不同補償量、脹形壓力對脹形后的減薄云圖的影響，通過數值模擬和試模驗證對成形中主要參數進行優化。

　　一、脹形序零件及成形工藝分析：

　　1）零件概述：

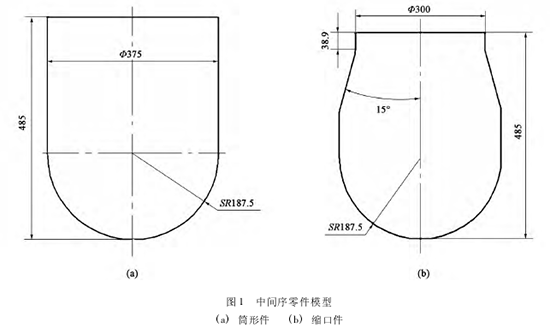

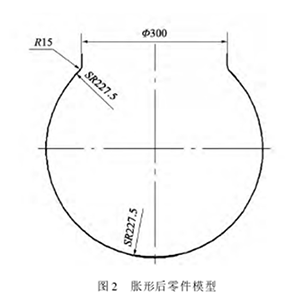

　　一張圓形平板料經過充液拉深、切邊后可成形為筒形零件，如圖1a所示。筒形件高度為485 mm直筒段內徑為Φ375 mm，材料厚度為2.5 mm，然后完成縮口工序，如圖1b所示，口部內徑尺寸為Φ300 mm，錐形角度為150，底部半球體的內徑依然為Φ375 mm。此零件材料為304不銹鋼，球體以圖1b為基礎進行脹形，最終成形為如圖2所示的球體零件。

　　2）成形工藝分析：

　　通過中間序零件特點分析可知:零件封閉且?guī)ж?fù)角特征，因此，通過充液成形該零件是較優方案。通過柔性介質的作用力，板料貼向模具內腔型面，零件在成形過程中建立零件補料量與脹形壓力的協同關系，如果協同關系不合理將會產生破裂、堆料起皺等成形失穩缺陷，本文主要是通過數值模擬研究補料量與脹形壓力的匹配關系。

　　二、充液脹形工藝有限元分析：

　　1）有限元分析模型：

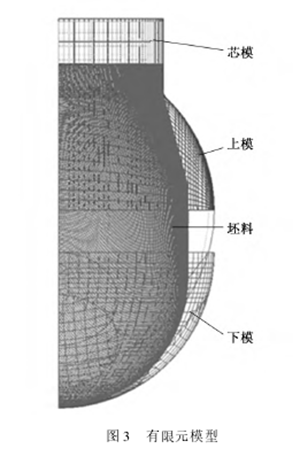

　　該中間序零件為軸對稱的結構，因而，在模擬成形過程中，建立1 /4模型，殼單元類型，材料模型為36鋼，凸模摩擦系數為0. 125、凹模摩擦系數為0. 08、壓邊圈摩擦系數為0. 08，設置時間為0. 08 s設定壓邊力為4000 kN，如圖3所示。有限元模型由芯模、上模、坯料和下模組成，上模與下模在合模后構成脹形后零件的型面。模擬過程中，通過下模向上推動進行補料，在下模向上推料合模的過程中，零件內部同時建立相匹配的脹形壓力，并且兩者需要建立合模位移與脹形壓力的協同關系。芯模是保證零件在下模推料時，防止零件上端口上移，導致模擬的補料量與實際不符。在實際成形過程中，零件的端口保持靜止不動，如此可以確保零件數值模擬分析與實際試驗成形的一致性。

　　2）補料量與脹形壓力的協同關系：

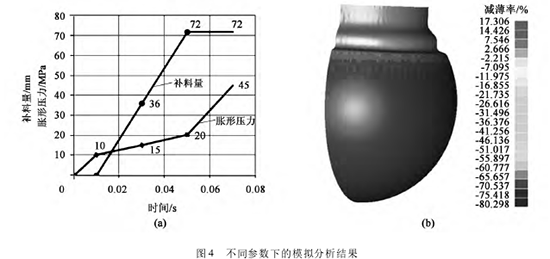

　　不同的補料量代表需要預脹形的零件高度不同，根據不同的補料量進行針對性的數值模擬。首先，選用72 mm補料量與45 MPa脹形壓力的條件，導入充液拉深工序分析后的Dynain結果文件，進行數值模擬分析，零件脹形補料量與脹形壓力匹配如圖4a所示。零件成形后出現環形堆料起皺問題，并且出現由赤道沿徑向遞減的減薄趨勢，如圖4b所示，零件的最大減薄率為17.3 %。減薄率云圖是相對于初始平板料的減薄結果，圖4a中橫坐標為Dynaform軟件的分析時間，實際制件時間主要與合模高度與設備滑塊速度有關，與仿真分析時間無關。形成堆料的主要原因是補料量大且前期脹形壓力建立較高。

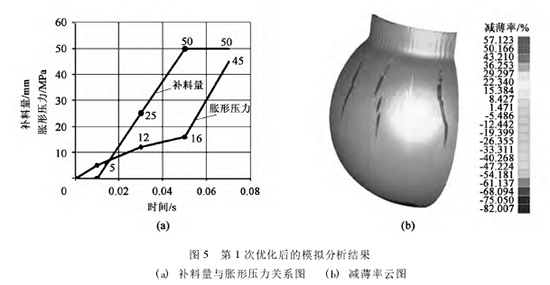

　　成形過程中的堆料問題，可通過減小補料量(50 mm)、降低初始脹形壓力后的補料量與脹形壓力的協同關系來解決，如圖5a所示。對應該協同關系下零件脹形后的減薄率云圖如圖5b所示，可知，零件成形后變形量非常大，零件的最大減薄率為57.1 %，由于產品對象的最大減薄率要求為30%，已經超出材料成形極限，由圖5b能夠看出零件出現破裂，由此，判定零件的補料量不足。

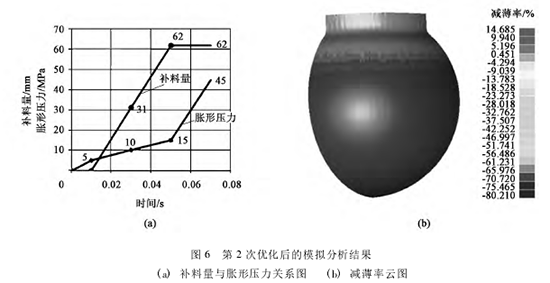

　　經過堆料與脹破分析可知，需尋找一個中間狀態，選用62 mm補料量與45 MPa脹形壓力條件，進行模擬分析，經進一步調整的補料量與脹形壓力的協同關系，如圖6a所示。零件脹形后的減薄率云圖，如圖6b所示，零件的最大減薄率為14.6%脹形后零件表面光順，無堆料起皺等問題，因此，在這種補料量和脹形壓力的協同關系下，零件成形效果較好。

　　三、試驗過程及試驗結果分析：

　　1）試模條件：

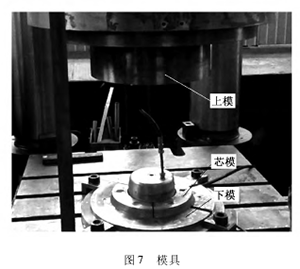

　　本試驗主要在13000 kN雙動充液設備進行試模，模具材料為40Cr鋼，模芯內部設有排氣管，內部充液主要用于排除零件內部的空氣，防止出現零件在成形過程中內部因出現氣體而導致脹形壓力不穩的情況，如圖7所示。芯模由三瓣模組成，主要用于零件在充液脹形過程中所需要的剛性密封，從而達到補料量、脹形壓力等參數與實際相符。

　　2）試驗結果與分析：

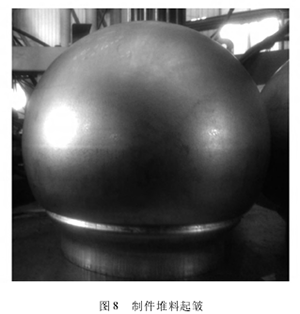

　　通過數值模擬得出補料量和脹形壓力對零件成形影響的關系，實際試模過程中也同樣按照以上幾種狀態進行驗證。通過調整縮口時的縮口行程來調整零件的補料量，首先，保證零件的補料量為72 mm，并且按照圖4a的脹形壓力與補料量的協同關系，建立脹形壓力。成形后的零件如圖8所示，出現環形的堆料起皺問題，與模擬效果基本相符。

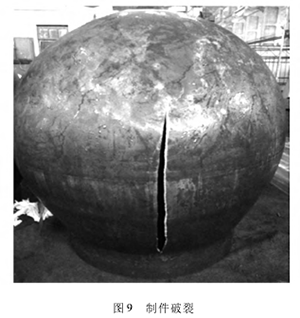

　　調整縮口行程，改變零件的補料量為50 mm，并且按照圖5a的脹形壓力與補料量的協同關系，建立脹形壓力。成形過程中，零件補料量未達到50 mm，且未到模具合模時，零件就已經出現破裂，如圖9所示，零件沿縱向出現較大裂縫，與模擬的狀態也極為相近，此為補料量過小所致。

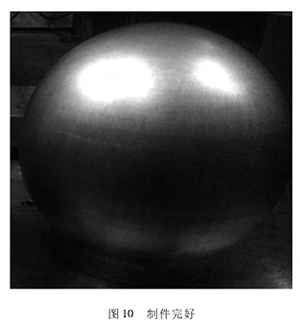

　　進一步調整縮口行程，改變零件的補料量為62 mm，并且按照圖6a的脹形壓力與補料量建立協同關系。成形后零件的表面質量非常好，如圖10所示。

　　3）試驗結果壁厚實測：

　　最終采用優化后的工藝方案，獲得試驗零件。通過模擬結果可以看出，球體赤道區域是減薄最大的地方，零件理論成形后的厚度為1.9~2.1 mm，在赤道區域周向均勻選取巧個點，實際測量球體赤道區域零件壁厚，數據如表1所示，可知滿足零件技術要求。

　　通過前期的數值模擬分析和現場的試驗結果，最終通過工藝參數優化得到合格零件。試驗過程重點把控數值模擬中減薄比較大的區域及容易出現堆料的情況，精確控制補料量、脹形壓力等邊界條件，做到試驗與分析相匹配。

　　四、結論：

　　(1)針對航天火箭球體整體成形零件，通過數值模擬分析與試驗結果進行對比分析，證明了數值模擬可以給試驗提供正確方向，說明數值模擬的準確性。

　　(2)通過數值模擬與實際試驗驗證，零件補料量的大小對零件的成形精度影響較大。如果補料量過大，則在成形過程中會出現環形堆料起皺的問題;如果補料量不足，則導致零件減薄量增大，甚至出現破裂。在選擇合理的補料量的情況下，球體內部需要在不同的補料階段建立合適的脹形壓力，如果脹形壓力建立不合理，同樣會出現減薄過大、起皺等問題。

　　來源：《鍛壓技術》2020年第4期

　　作者：楊聲偉，洪躍忠，郎利輝，施立軍，張建民，張艷峰

　　【興迪源機械板材充液液壓成形設備優勢】

　　興迪源機械板材充液成形設備采用液體作為傳力介質代替剛性凸?；虬寄鬟f載荷，使坯料在傳力介質作用下貼靠凸?；虬寄Ｒ詫崿F(xiàn)金屬板材零件的成形。設備整體采用三梁四柱式結構，并將壓邊缸和拉伸缸復合在一起，主缸與副液壓缸相互配合，實現難變形材料、復雜形狀、較大拉深比的鈑金類零件的精確、高效成形。

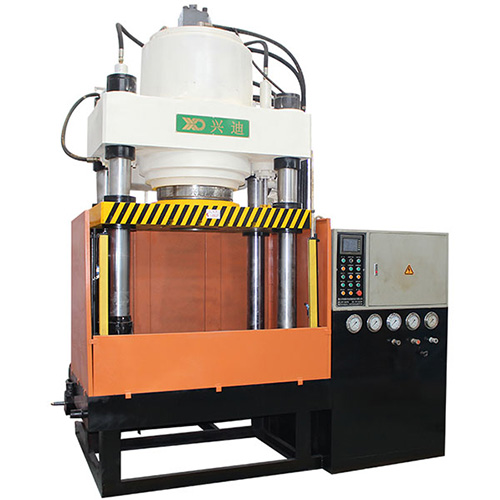

　　XD-SHF系列板材充液成形設備是我司自主創新、研制開發出的具有獨立知識產權的液態介質柔性成形設備，用于鈑金類零件的高精度成形，在國內具有先進水平。板材充液成形設備所加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形。
