鋁合金管材充液壓彎的主要缺陷形式也是彎曲內側起皺，通過采用壓彎方法可以控制薄壁彎管截面變形，并通過管端施加約束可以大幅提高彎曲成形極限。在管端未施加約束時，支撐內壓為極限支撐內壓時彎曲內側仍然出現嚴重起皺。本文興迪源機械帶來管端約束下的管材充液壓彎。

　　一、管端約束對充液彎曲起皺的影響：

　　在管端施加約束后，極限彎曲半徑大幅降低，可以有效降低彎曲內側受壓程度，從而消除了內側起皺，如圖3-12所示，分別是管端約束和管端無約束彎曲實驗結果。

　　在管端無約束條件下，內壓小于2.4Ps時，中間彎內側圓弧兩側均起皺：內壓等于或大于2.4Ps時，僅中間彎內側圓弧靠近長直段一側起皺，僅通過提高內壓很難消除皺線。

　　在管端施加約束條件，內壓小于2.2Ps時，僅中間彎內側圓弧靠近長直段一側起皺，內壓等于或大于2.2Ps,時，中間彎內側圓弧兩側均無皺，管端約束能有效地抑制皺較的產生，可以獲得合格試件。

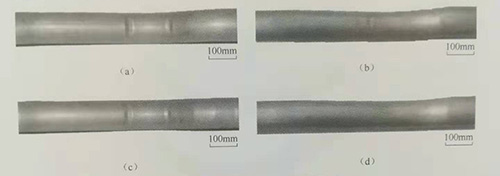

　　圖3-12管端約束對充液彎曲起皺的影響

　　(a)管端無約束(內壓2.0Ps);(b)管端約束(內壓2.0Ps)；

　　(c)管端無約束(內壓2.2Ps);(d)管端約束(內壓2.2Ps)。

　　二、不同內壓下彎曲內側起皺情況：

　　普通壓彎時，試件產生死皺、截面嚴重畸變等缺陷。充液壓彎時，試件的皺紋位于彎曲內側圓弧近長直段一側。當內壓小于2.2Ps時，中間彎內側圓弧靠近長直段一側起皺；而當內壓等于或大于2.2Ps時，中間彎內側圓弧兩側均無皺，可以獲得合格試件，該試件的臨界內壓為2.2Ps,如果內壓過高，當內壓等或大于2.6Ps,時，壓彎過程中試件發生塑性變形，造成直徑增大，導致試件在分模面處壓出飛邊，如圖3-13所示。

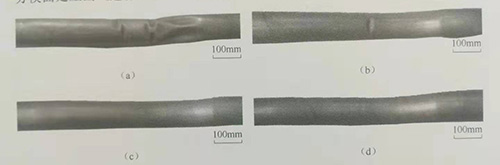

　　圖3-13 不同內壓下彎曲內側起皺情況

　　(a)無內壓;(b)內壓1.8Ps;(c)內壓2.2Ps;(d)內壓2.6Ps.

　　用兩皺峰與皺谷之間的垂直距離來表示皺紋深度h,用皺紋沿試件環向的水平距離來表示皺紋寬度b,如圖3-14所示。表3-5給出了實驗得到的不同內壓下的皺紋尺寸。隨內壓的增大，皺紋的深度和寬度均逐漸減小，當內壓達到

　　臨界內壓2.2Ps,時，皺紋完全消除。充液能有效地減小截面畸變程度，隨內壓的增大，截面畸變程度逐漸減小。

　　臨界內壓2.2ps,時，不圓度僅為1.37%，可以認為近似為圓形，如圖3-15所示。

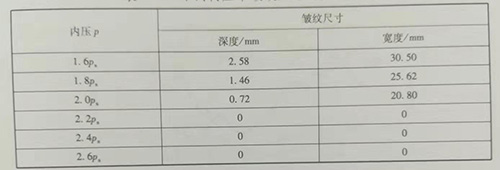

　　表3-5不同內壓下皺紋尺寸的實驗結果

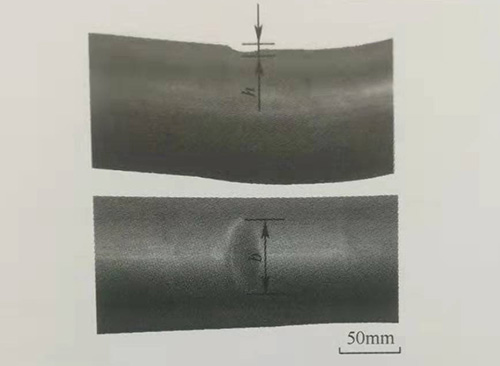

圖3-14皺紋尺寸測量示意圖

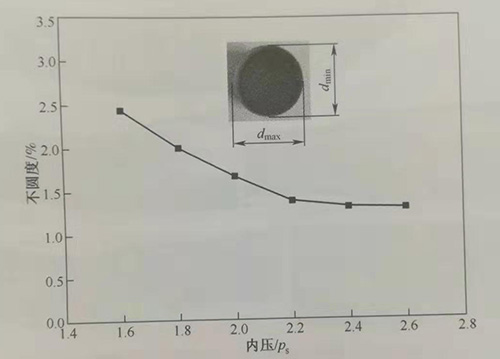

圖3-15內壓對管材截面不圓度的影響

　　充液壓彎和普通壓彎的壁厚分布規律是一致的，彎曲外側減薄，內側增厚，如圖3-16所示，在三個彎的內側壁厚均發生增厚，而外側壁厚均發生減薄，壁厚最大減薄點位于中間截面的外側點B,最小壁厚為0.90mm,減薄率為9.7%。

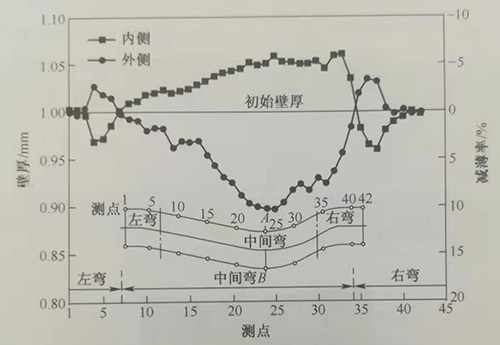

圖3-16 充液壓彎壁厚分布規律

　　【興迪源機械液壓設備優勢】

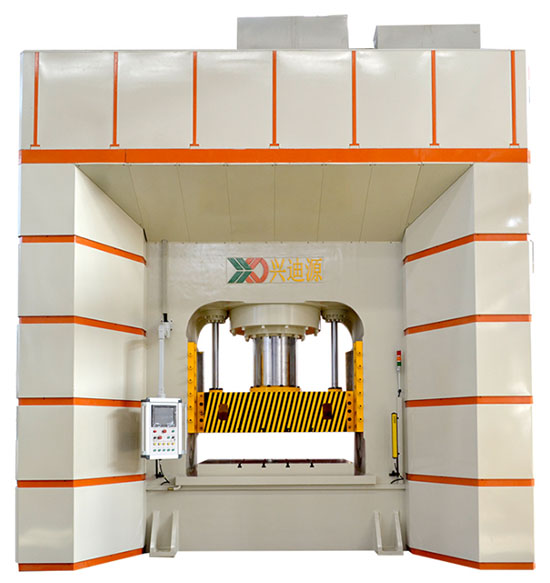

　　興迪源機械以流體壓力成形技術為核心，主導產品有：內高壓成型設備、板材充液成形設備、管材零件液壓成形設備、水脹液壓成形設備、多工位連體液壓拉深設備、四柱式液壓機設備、框架式液壓機設備等，并可按照客戶的需求設計制造特殊的非標液壓設備、非標油缸、非標液壓系統和配備自動化傳動系統。
