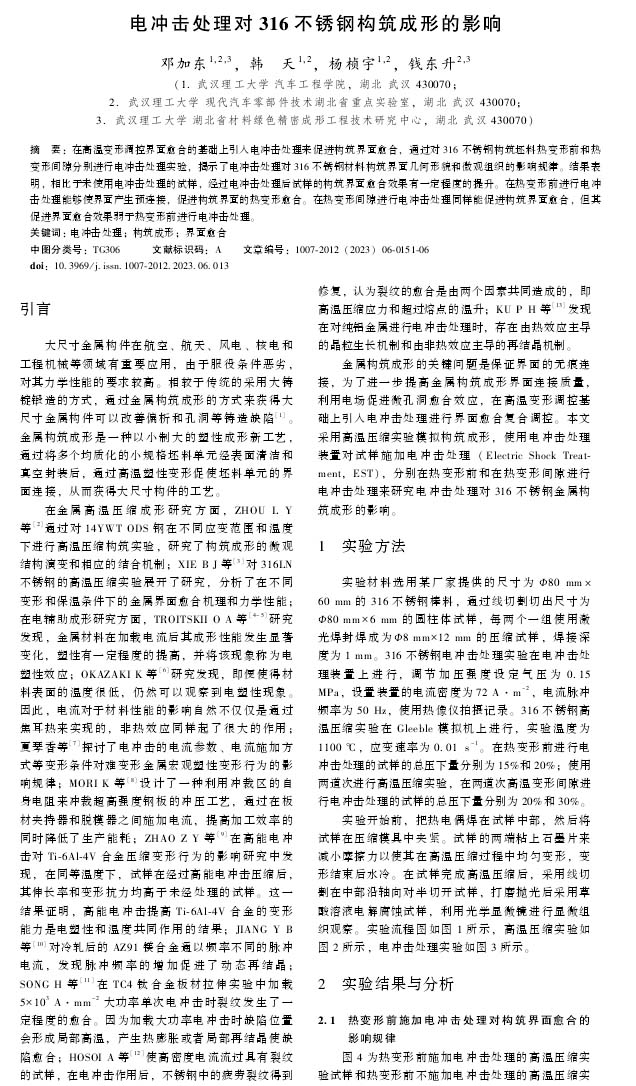

【作 者】鄧加?xùn)|;韓天;楊楨宇;錢東升

　　【引 言】

　　大尺寸金屬構(gòu)件在航空、航天、風(fēng)電、核電和工程機械等領(lǐng)域有重要應(yīng)用，由于服役條件惡劣，對其力學(xué)性能的要求較高。相較于傳統(tǒng)的采用大鑄錠鍛造的方式，通過金屬構(gòu)筑成形的方式來獲得大尺寸金屬構(gòu)件可以改善偏析和孔洞等鑄造缺陷[1]。金屬構(gòu)筑成形是一種以小制大的塑性成形新工藝，通過將多個均質(zhì)化的小規(guī)格坯料單元經(jīng)表面清潔和真空封裝后，通過高溫塑性變形促使坯料單元的界面連接，從而獲得大尺寸構(gòu)件的工藝。

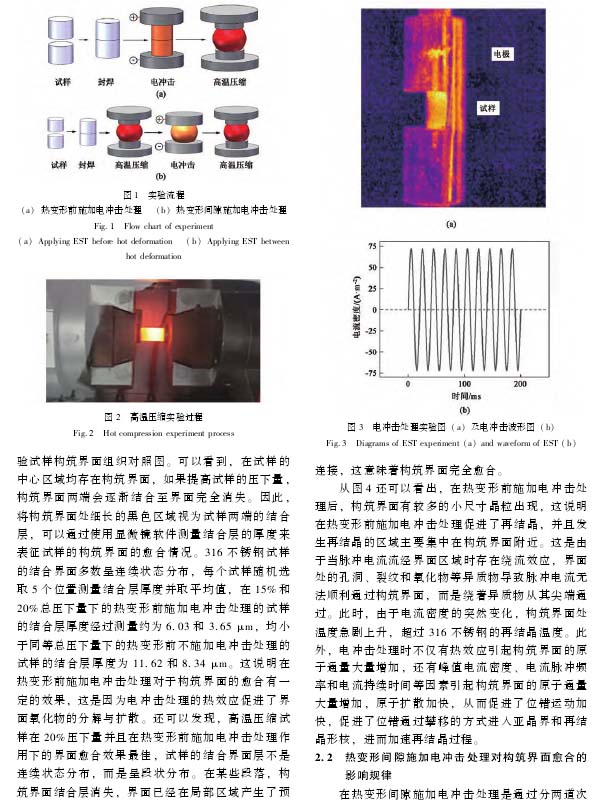

　　本文采用高溫壓縮實驗?zāi)M構(gòu)筑成形，使用電沖擊處理裝置對試樣施加電沖擊處理(Electric Shock Treat-ment, EST)，分別在熱變形前和在熱變形間隙進(jìn)行電沖擊處理來研究電沖擊處理對316不銹鋼金屬構(gòu)筑成形的影響。

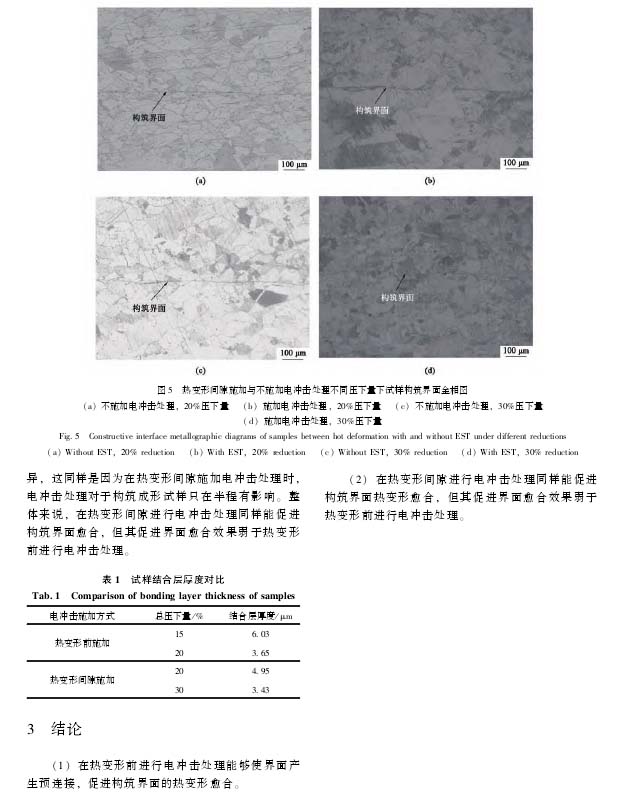

　　【結(jié) 論】

　　(1)在熱變形前進(jìn)行電沖擊處理能夠使界面產(chǎn)生預(yù)連接，促進(jìn)構(gòu)筑界面的熱變形愈合。

　　(2)在熱變形間隙進(jìn)行電沖擊處理同樣能促進(jìn)構(gòu)筑界面熱變形愈合，但其促進(jìn)界面愈合效果弱于熱變形前進(jìn)行電沖擊處理。

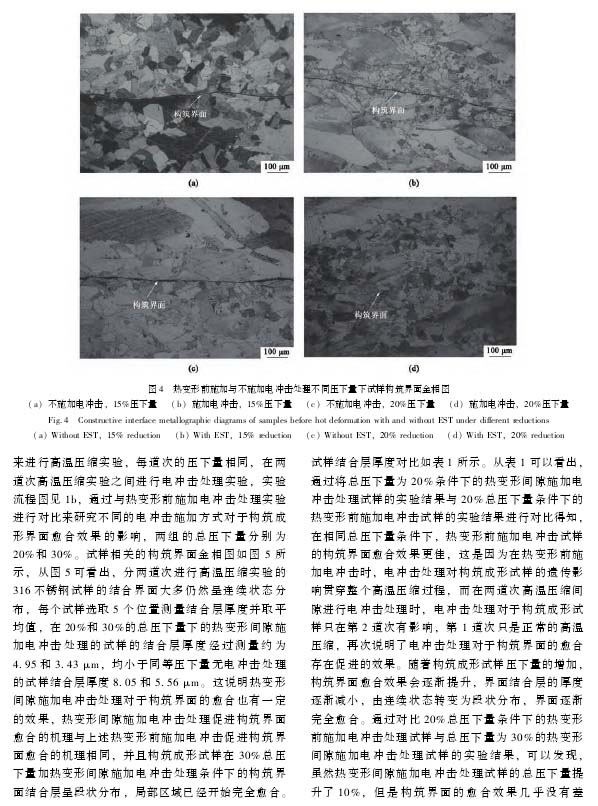

　　以下是正文：
