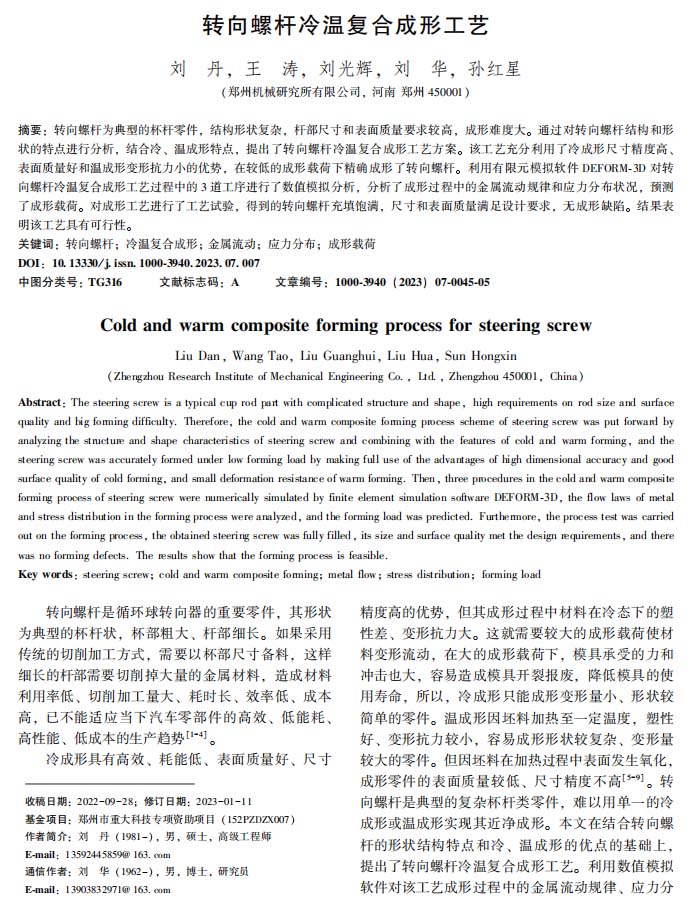

【作 者】劉丹;王濤;劉光輝;劉華;孫紅星

　　【前 言】

　　轉向螺桿是循環球轉向器的重要零件,其形狀為典型的杯桿狀,杯部粗大、桿部細長。如果采用傳統的切削加工方式,需要以杯部尺寸備料,這樣細長的桿部需要切削掉大量的金屬材料,造成材料利用率低、切削加工量大、耗時長、效率低、成本高,已不能適應當下汽車零部件的高效、低能耗、高性能、低成本的生產趨勢[1-4]。

　　本文在結合轉向螺桿的形狀結構特點和冷、溫成形的優點的基礎上,提出了轉向螺桿冷溫復合成形工藝。利用數值模擬軟件對該工藝成形過程中的金屬流動規律、應力分布、成形載荷進行了分析,為了驗證數值模擬結果和工藝的可行性,進行了工藝試驗。

　　【結 論】

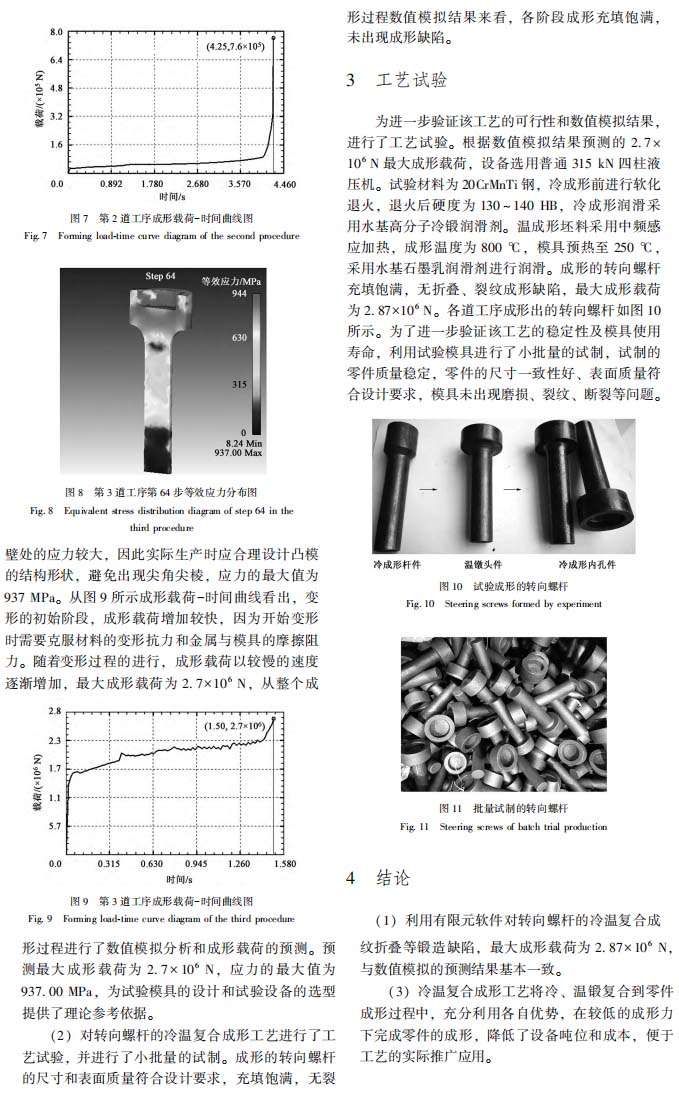

　　(1)利用有限元軟件對轉向螺桿的冷溫復合成形過程進行了數值模擬分析和成形載荷的預測。 預測最大成形載荷為 2. 7 × 106 N, 應力的最大值為937. 00 MPa, 為試驗?zāi)＞叩脑O(shè)計和試驗設備的選型提供了理論參考依據。

　　(2)對轉向螺桿的冷溫復合成形工藝進行了工藝試驗, 并進行了小批量的試制。 成形的轉向螺桿的尺寸和表面質量符合設計要求, 充填飽滿, 無裂紋折疊等鍛造缺陷, 最大成形載荷為 2. 87×106 N,與數值模擬的預測結果基本一致。

　　(3)冷溫復合成形工藝將冷、 溫鍛復合到零件成形過程中, 充分利用各自優勢, 在較低的成形力下完成零件的成形, 降低了設備噸位和成本, 便于工藝的實際推廣應用。

　　以下是正文：
