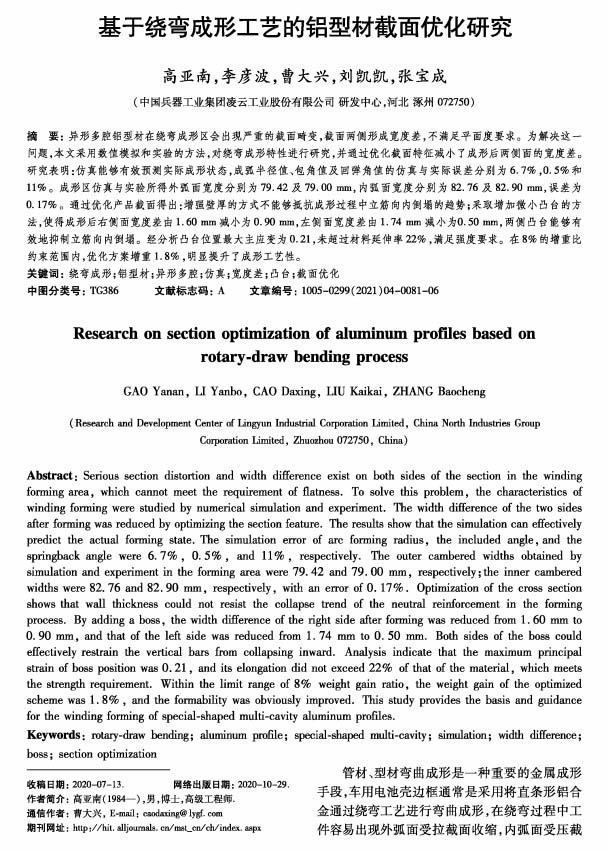

【作 者】高亞南;李彥波;曹大興;劉凱凱;張寶成

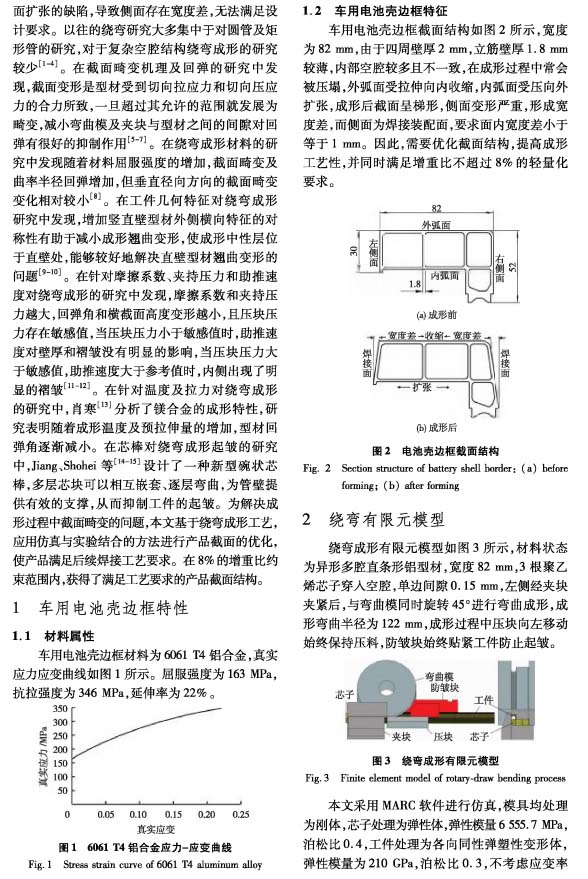

　　管材、型材彎曲成形是一種重要的金屬成形手段,車用電池殼邊框通常是采用將直條形鋁合金通過繞彎工藝進行彎曲成形，在繞彎過程中工件容易出現外弧面受拉截面收縮，內弧面受壓截面擴張的缺陷，導致側面存在寬度差,無法滿足設計要求。以往的繞彎研究大多集中于對圓管及矩形管的研究,對于復雜空腔結構繞彎成形的研究較少[1-4]。

　　在截面畸變機理及回彈的研究中發現，截面變形是型材受到切向拉應力和切向壓應力的合力所致，一旦超過其允許的范圍就發展為畸變,減小彎曲模及夾塊與型材之間的間隙對回彈有很好的抑制作用[5-7]。本文基于繞彎成形工藝,應用仿真與實驗結合的方法進行產品截面的優化,使產品滿足后續焊接工藝要求。在8%的增重比約束范圍內，獲得了滿足工藝要求的產品截面結構。

　　【結 論】

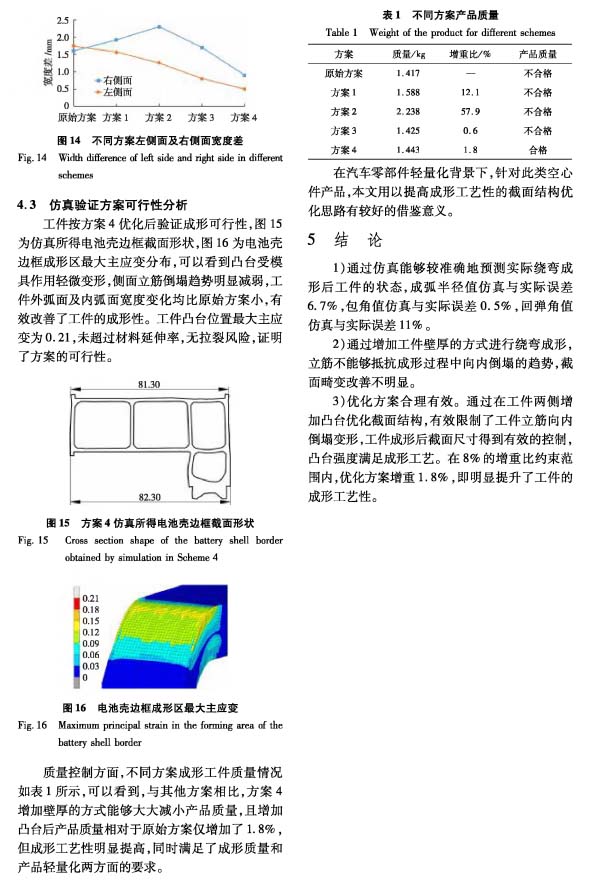

　　1)通過仿真能夠較準確地預測實際繞彎成形后工件的狀態，成弧半徑值仿真與實際誤差6. 7%，包角值仿真與實際誤差0. 5% ,回彈角值仿真與實際誤差11%。

　　2)通過增加工件壁厚的方式進行繞彎成形， 立筋不能夠抵抗成形過程中向內倒塌的趨勢，截面畸變改善不明顯。

　　3)優化方案合理有效。通過在工件兩側增加凸臺優化截面結構，有效限制了工件立筋向內倒塌變形,工件成形后截面尺寸得到有效的控制， 凸臺強度滿足成形工藝。在8%的增重比約束范圍內,優化方案增重1. 8% ,即明顯提升了工件的成形工藝性。

　　以下是正文：
