【作 者】 彭君武;潘利波;左治江

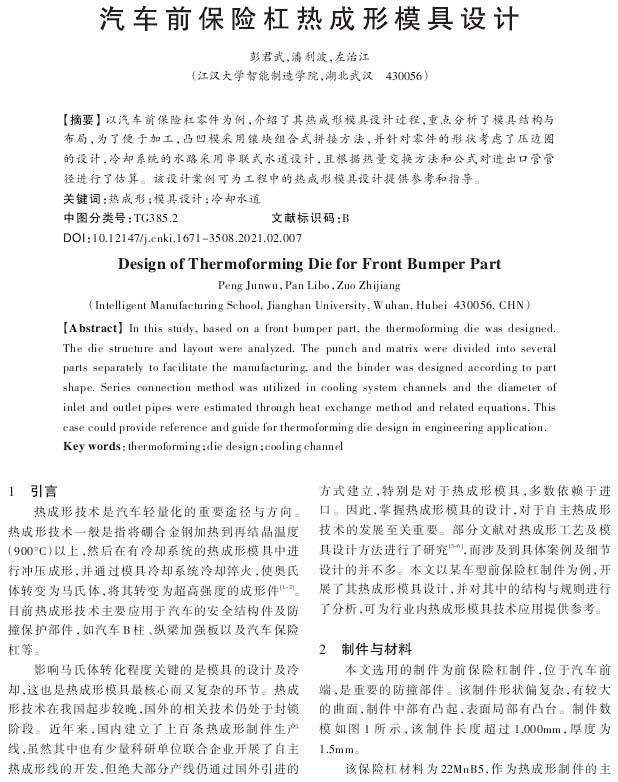

　　【引 言】

　　熱成形技術是汽車輕量化的重要途徑與方向。熱成形技術一般是指將硼合金鋼加熱到再結晶溫度(900℃)以上，然后在有冷卻系統的熱成形模具中進行沖壓成形，并通過模具冷卻系統冷卻淬火，使奧氏體轉變?yōu)轳R氏體，將其轉變?yōu)槌邚?qiáng)度的成形件[1-2]。目前熱成形技術主要應用于汽車的安全結構件及防撞保護部件，如汽車B柱、縱梁加強板以及汽車保險杠等。

　　影響馬氏體轉化程度關鍵的是模具的設計及冷卻，這也是熱成形模具最核心而又復雜的環節。熱成形技術在我國起步較晚，國外的相關技術仍處于封鎖階段。近年來，國內建立了上百條熱成形制件生產線，雖然其中也有少量科研單位聯合企業開展了自主熱成形線的開發，但絕大部分產線仍通過國外引進的方式建立，特別是對于熱成形模具，多數依賴于進口。因此，掌握熱成形模具的設計，對于自主熱成形技術的發展至關重要。部分文獻對熱成形工藝及模具設計方法進行了研究[3-6]，而涉及到具體案例及細節,設計的并不多。本文以某車型前保險杠制件為例，開展了其熱成形模具設計，并對其中的結構與規則進行了分析，可為行業內熱成形模具技術應用提供參考。

　　【總 結】

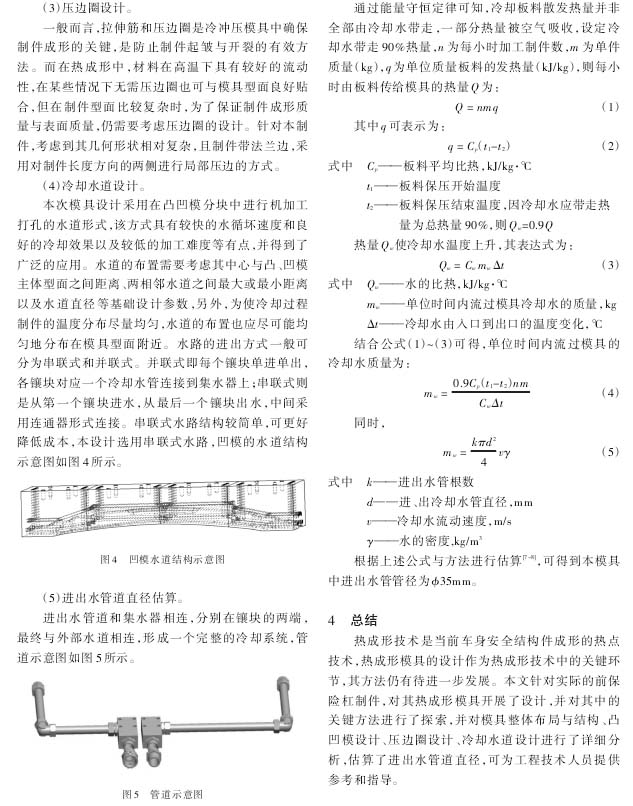

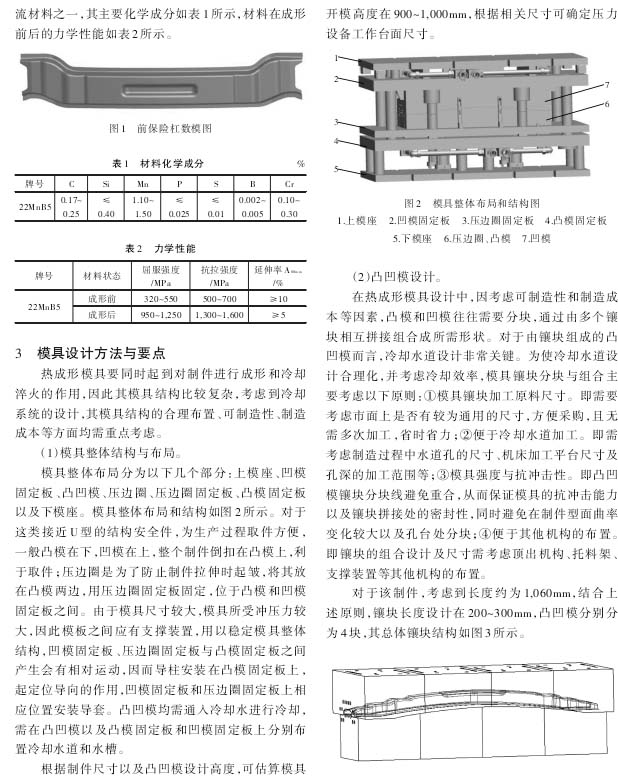

　　熱成形技術是當前車身安全結構件成形的熱點技術，熱成形模具的設計作為熱成形技術中的關鍵環節，其方法仍有待進一步發展。本文針對實際的前保險杠制件，對其熱成形模具開展了設計，并對其中的關鍵方法進行了探索，并對模具整體布局與結構、凸凹模設計、壓邊圈設計、冷卻水道設計進行了詳細分析，估算了進出水管道直徑，可為工程技術人員提供參考和指導。

　　以下是正文：
