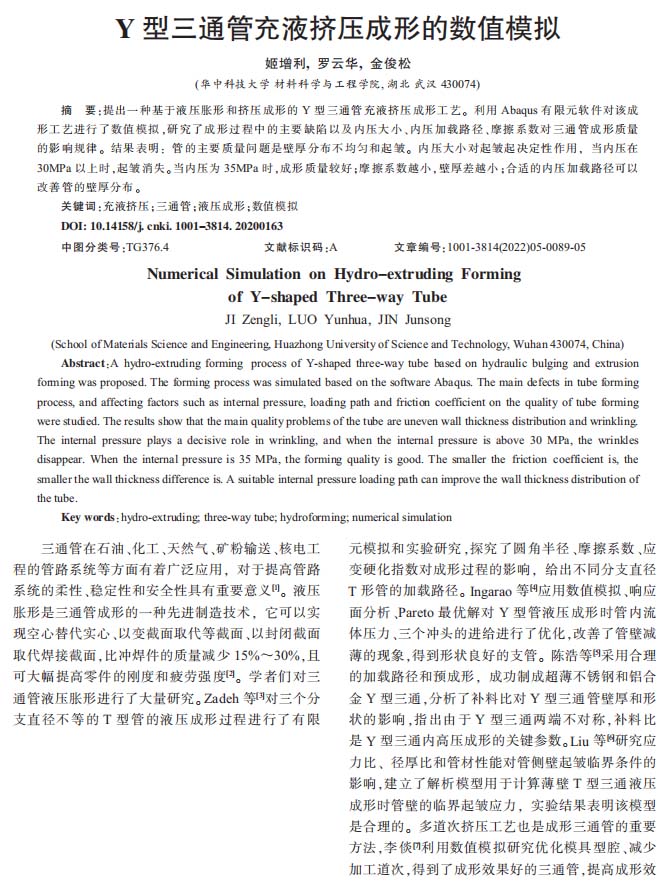

【作 者】姬增利;羅云華;金俊松

　　三通管在石油、化工、天然氣、礦粉輸送、核電工程的管路系統等方面有著廣泛應用， 對于提高管路系統的柔性、穩定性和安全性具有重要意義[1]。 液壓脹形是三通管成形的一種先進制造技術， 它可以實現空心替代實心、以變截面取代等截面、以封閉截面取代焊接截面，比沖焊件的質量減少 15%～30%，且可大幅提高零件的剛度和疲勞強度[2]。 學者們對三通管液壓脹形進行了大量研究。 Zadeh 等[3]對三個分支直徑不等的 T 型管的液壓成形過程進行了有限元模擬和實驗研究，探究了圓角半徑、摩擦系數、應變硬化指數對成形過程的影響， 給出不同分支直徑T 形管的加載路徑。 Ingarao 等[4]應用數值模擬、響應面分析、Pareto 最優解對 Y 型管液壓成形時管內流體壓力、三個沖頭的進給進行了優化，改善了管壁減薄的現象，得到形狀良好的支管。 陳浩等[5]采用合理的加載路徑和預成形， 成功制成超薄不銹鋼和鋁合金 Y 型三通，分析了補料比對 Y 型三通管壁厚和形狀的影響，指出由于 Y 型三通兩端不對稱，補料比是 Y 型三通內高壓成形的關鍵參數。Liu 等[6]研究應力比、 徑厚比和管材性能對管側壁起皺臨界條件的影響，建立了解析模型用于計算薄壁 T 型三通液壓成形時管壁的臨界起皺應力，實驗結果表明該模型是合理的。多道次擠壓工藝也是成形三通管的重要方法，李倓[7]利用數值模擬研究?jī)?yōu)化模具型腔、減少加工道次，得到了成形效果好的三通管，提高成形效率。杜鵬遠[8]介紹了一種熱擠壓實現差溫溫度場的方法，并提出三通造型和預制孔成形的新方法。

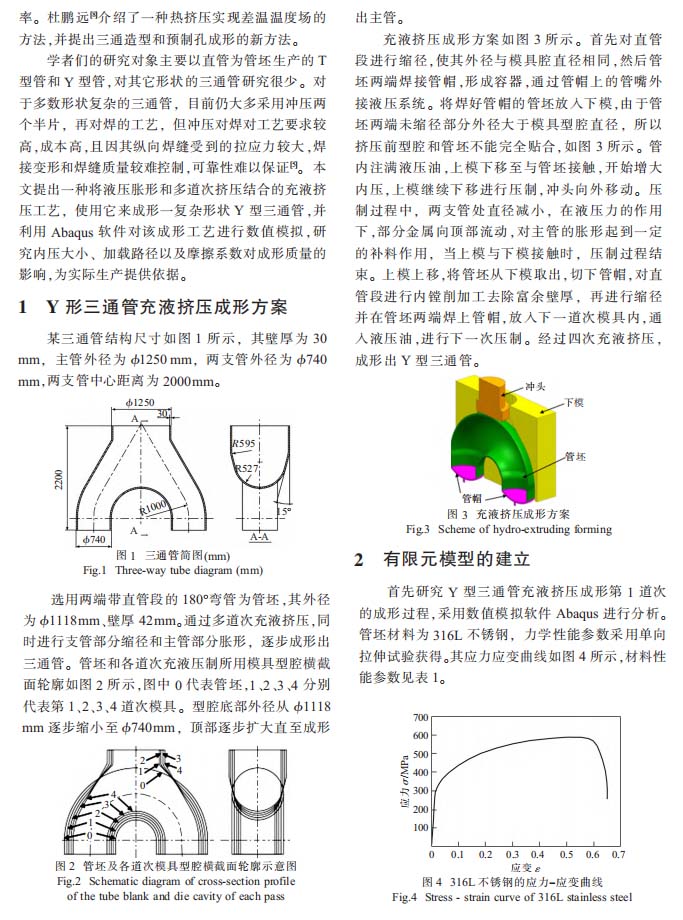

　　學者們的研究對象主要以直管為管坯生產的T型管和Y型管，對其它形狀的三通管研究很少。對于多數形狀復雜的三通管，目前仍大多采用沖壓兩個半片，再對焊的工藝，但沖壓對焊對工藝要求較高，成本高，且因其縱向焊縫受到的拉應力較大，焊接變形和焊縫質量較難控制，可靠性難以保證[5]。本文提出一種將液壓脹形和多道次擠壓結合的充液擠壓工藝，使用它來成形一復雜形狀Y型三通管，并利用 Abaqus 軟件對該成形工藝進行數值模擬，研究?jī)?nèi)壓大小、加載路徑以及摩擦系數對成形質量的影響，為實際生產提供依據。

　　【結 論】

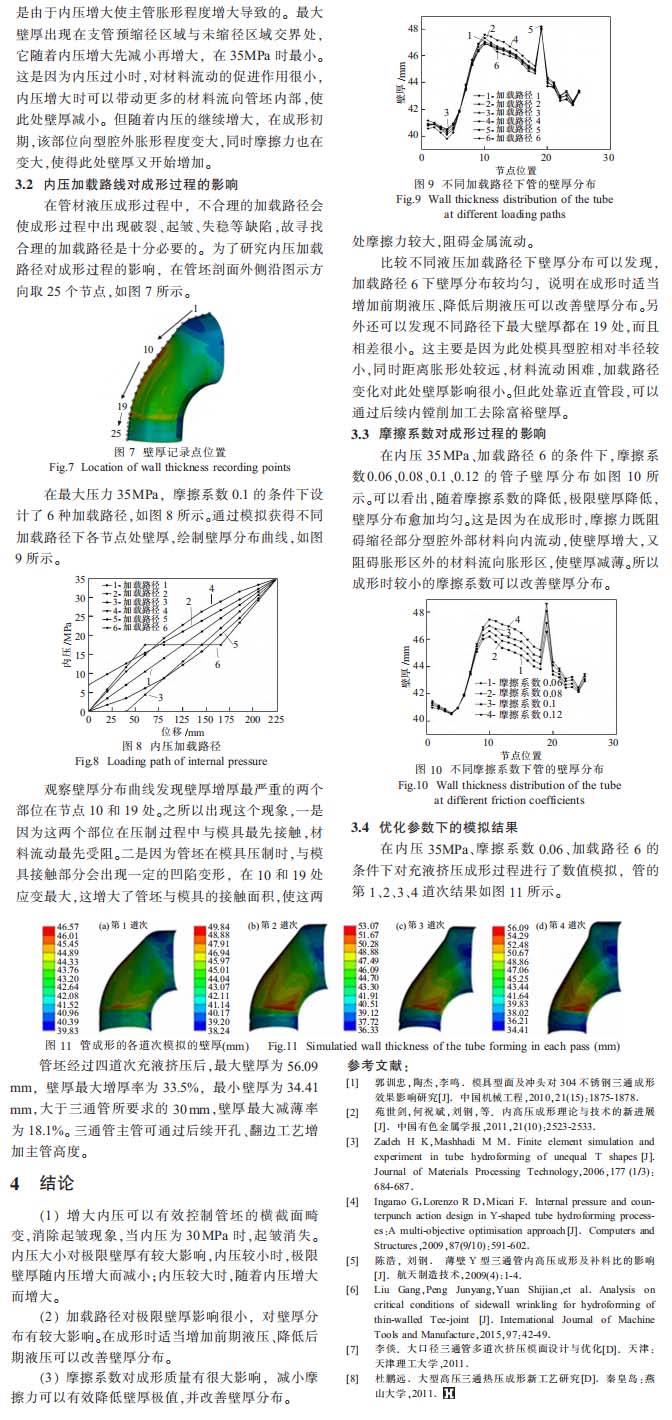

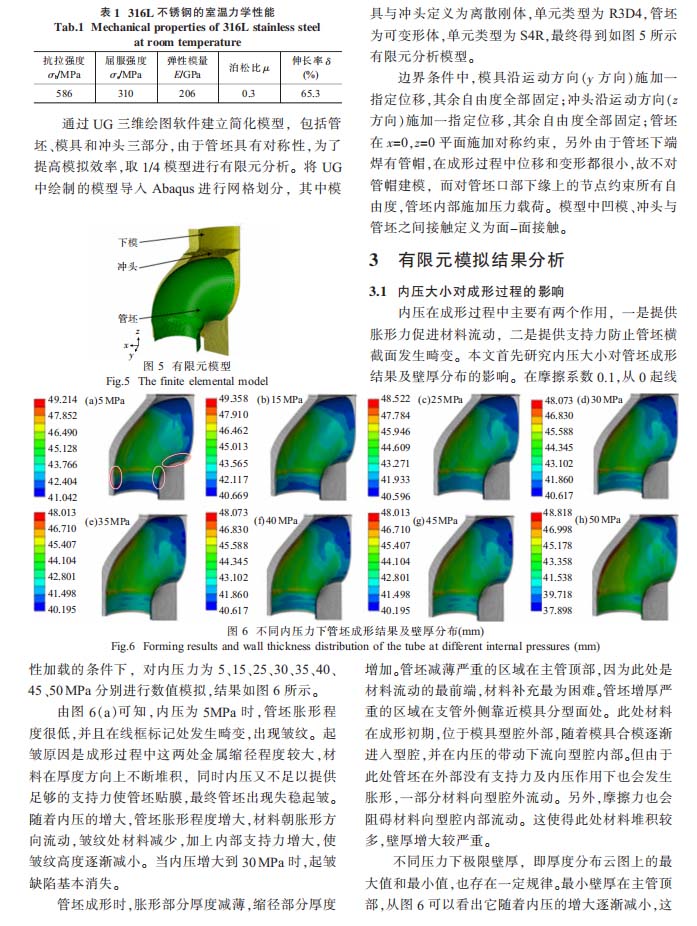

　　（1）增大內壓可以有效控制管坯的橫截面畸變，消除起皺現象，當內壓為 30MPa 時，起皺消失。內壓大小對極限壁厚有較大影響，內壓較小時，極限壁厚隨內壓增大而減??；內壓較大時，隨著內壓增大而增大。

　?。?）加載路徑對極限壁厚影響很小， 對壁厚分布有較大影響。在成形時適當增加前期液壓、降低后期液壓可以改善壁厚分布。

　?。?）摩擦系數對成形質量有很大影響， 減小摩擦力可以有效降低壁厚極值，并改善壁厚分布。
