【作 者】馮超;王榮奇;高軻;韓昊忱

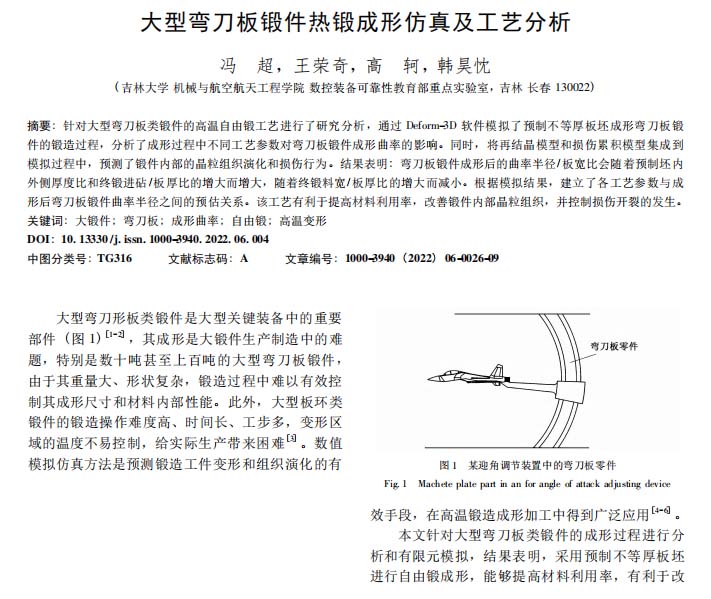

　　大型彎刀形板類鍛件是大型關鍵裝備中的重要部件 (圖1) ［1－2］，其成形是大鍛件生產制造中的難題，特別是數十噸甚至上百噸的大型彎刀板鍛件，由于其重量大、形狀復雜，鍛造過程中難以有效控制其成形尺寸和材料內部性能。此外，大型板環類鍛件的鍛造操作難度高、時間長、工步多，變形區域的溫度不易控制，給實際生產帶來困難［3］。數值模擬仿真方法是預測鍛造工件變形和組織演化的有效手段，在高溫鍛造成形加工中得到廣泛應用［4－6］。

　　本文針對大型彎刀板類鍛件的成形過程進行分析和有限元模擬，結果表明，采用預制不等厚板坯進行自由鍛成形，能夠提高材料利用率，有利于改善鍛件內部的組織性能、提高產品質量。根據數值模擬結果分析了不同工藝參數對成形效果的影響，并確定了彎刀板鍛件成形后的曲率半徑與鍛造工藝參數之間的關系。

　　【結 語】

　　提出了采用不等厚預制坯成形大型彎刀板鍛件的自由鍛工藝方法，并使用 Deform-3D 軟件對變形工藝過程進行了仿真模擬。結果表明，預制坯內外側厚度比t、進砧/板厚比θ、料寬/板厚比λ參數對彎刀板鍛件成形后的彎曲程度有顯著影響，且鍛件曲率半徑/板寬比R/W會隨著t與θ的增加而增大，隨著λ的增加而減小。根據模擬結果建立了各工藝參數與成形后彎刀板鍛件曲率半徑之間的預估關系，同時將再結晶演化模型和損傷累積模型集成到 Deform-3D 軟件中，對彎刀板鍛件成形過程中的組織演化和高溫?fù)p傷開裂進行預測。結果表明，經過預制坯與終鍛拔長后彎刀板鍛件內部的組織分布均勻，且損傷累積在閾值之內，不會發生熱開裂缺陷，得到的模擬分析結果能夠指導實際加工工藝方案的制定。
