【作 者】 王濤;趙慧敏;孫紅星;金鑫;劉光輝;劉百宣;張超;劉華

　　叉形零部件的品類繁多，常見的有萬向節叉、連接叉、凸緣叉、滑動叉等。迄今為止，我國大部分鍛造行業均是采用水平分模的開式模鍛工藝來生產該類鍛件，其飛邊金屬的消耗隨著叉形件的形狀復雜程度各有不同，有高者能達到鍛件自重的30%以上，導致材料利用率低，更伴隨著加熱時電能利用率的降低。近年來，國內許多學者、工程技術人員對傳統工藝進行改進，取得了較為理想的效果。燕山大學的趙德穎等[1]采用數值模擬與實驗相結合的方法研究成形參數對枝權類鍛件擠壓成形過程中折疊缺陷的影響，基于正交實驗對底錐相對直徑比值、枝權角度、枝權根部圓角半徑等參數對折疊長度的影響程度進行了綜合評價;江蘇森威精鍛有限公司的朱勝等[2]對轉向節叉冷擠壓工藝進行了分析，采用有限元分析法分析了凸模偏載情況，對成形工藝及模具進行了改進，提高了凸模壽命，生產工藝得以穩定;中北大學的賈楊等[3]對鋁合金叉形模鍛件的制坯工藝進行了研究，發現采用擠壓方式制坯可以改善坯料組織，有利于終鍛成形中重金屬的流動，金屬利用率提高;重慶大江杰信鍛造有限公司的潘成海等[4]提出了某型異形轉向節4工序精密鍛造工藝，包括墩粗、壓扁、預鍛、終鍛工序，對該成形工藝進行了數值模擬計算，并依據模擬分析結果，對該類鍛件成形的壓機設備選型提出了建議。

　　本文討論了一種長厚臂叉形接頭，被應用在某些特種車輛中，在某些重要部位起到連接使用，其產品的力學性能及質量可靠性直接關系到車輛的安全性、穩定性。該叉形接頭鍛件與常見的叉形零件的形狀區別較大，如圖1所示，該鍛件桿部與叉部的截面面積相差較大，叉部臂長較長且厚度較厚，此類特點給鍛造成形該類零件增加了很大難度。

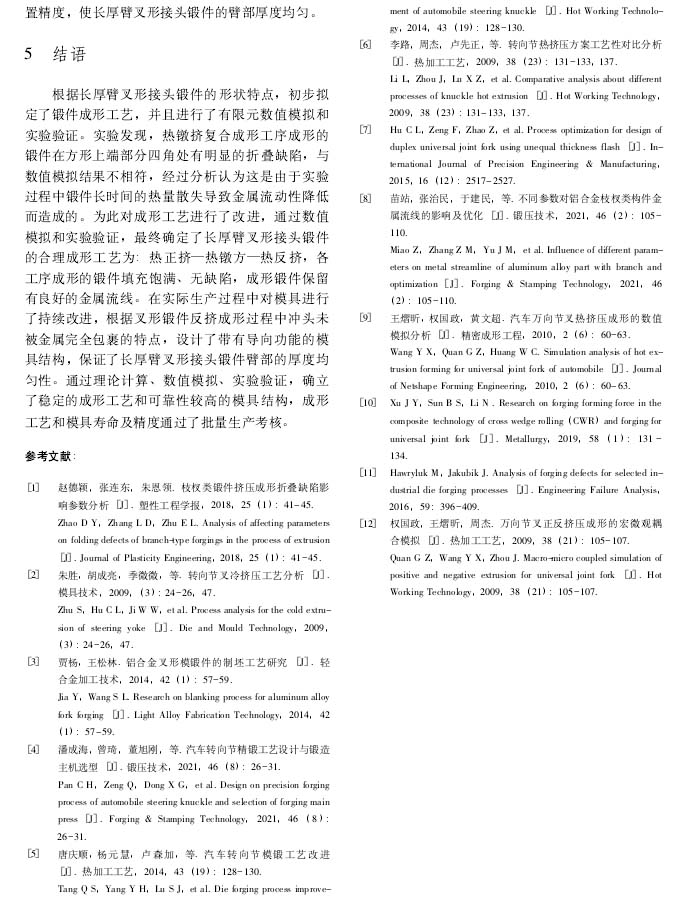

　　【結 語】

　　根據長厚臂叉形接頭鍛件的形狀特點，初步擬定了鍛件成形工藝，并且進行了有限元數值模擬和實驗驗證。實驗發現，熱墩擠復合成形工序成形的鍛件在方形上端部分四角處有明顯的折疊缺陷，與數值模擬結果不相符，經過分析認為這是由于實驗過程中鍛件長時間的熱量散失導致金屬流動性降低而造成的。為此對成形工藝進行了改進，通過數值模擬和實驗驗證，最終確定了長厚臂叉形接頭鍛件的合理成形工藝為:熱正擠一熱墩方一熱反擠，各工序成形的鍛件填充飽滿、無缺陷，成形鍛件保留有良好的金屬流線。在實際生產過程中對模具進行了持續改進，根據叉形鍛件反擠成形過程中沖頭未被金屬完全包裹的特點，設計了帶有導向功能的模具結構，保證了長厚臂叉形接頭鍛件臂部的厚度均勻性。通過理論計算、數值模擬、實驗驗證，確立了穩定的成形工藝和可靠性較高的模具結構，成形工藝和模具壽命及精度通過了批量生產考核。
