【作 者】王林;郭巖;魏麗娜;趙文雪;張紹君;賈振越;郎利輝;王耀

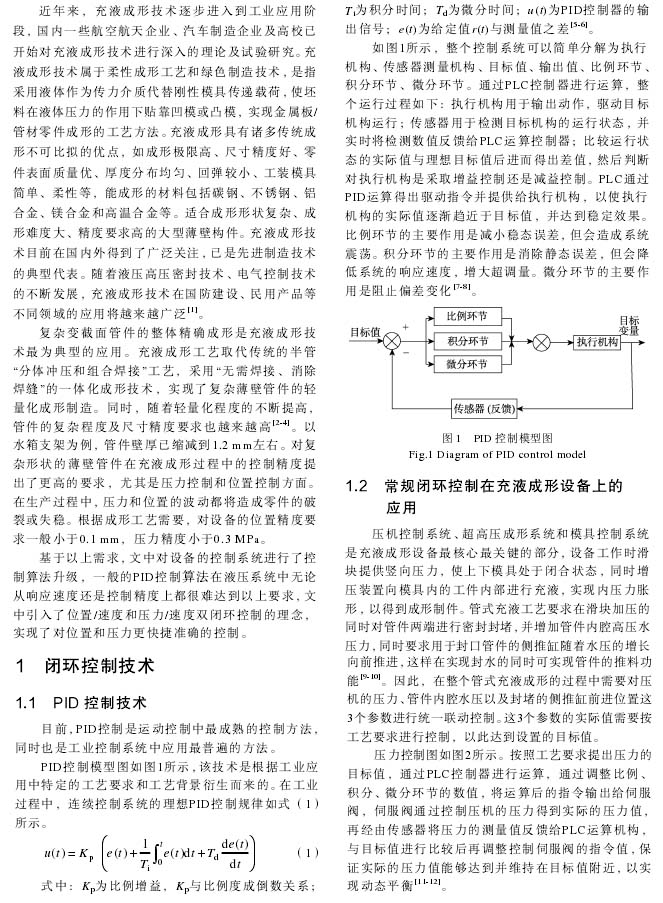

　　近年來，充液成形技術逐步進入到工業應用階段，國內一些航空航天企業、汽車制造企業及高校己開始對充液成形技術進行深入的理論及試驗研究。充液成形技術屬于柔性成形工藝和綠色制造技術，是指采用液體作為傳力介質代替剛性模具傳遞載荷，使坯料在液體壓力的作用下貼靠凹?；蛲鼓＃瑢崿F(xiàn)金屬板/管材零件成形的工藝方法。充液成形具有諸多傳統成形不可比擬的優點，如成形極限高、尺寸精度好、零件表面質量優、厚度分布均勻、回彈較小、工裝模具簡單、柔性等，能成形的材料包括碳鋼、不銹鋼、鋁合金、鎂合金和高溫合金等。適合成形形狀復雜、成形難度大、精度要求高的大型薄壁構件。充液成形技術目前在國內外得到了廣泛關注，己是先進制造技術的典型代表。隨著液壓高壓密封技術、電氣控制技術的不斷發展，充液成形技術在國防建設、民用產品等不同領域的應用將越來越廣泛[1]。

　　復雜變截面管件的整體精確成形是充液成形技術最為典型的應用。充液成形工藝取代傳統的半管“分體沖壓和組合焊接”工藝，采用“無需焊接、消除焊縫”的一體化成形技術，實現了復雜薄壁管件的輕量化成形制造。同時，隨著輕量化程度的不斷提高，管件的復雜程度及尺寸精度要求也越來越高[2-4]。以水箱支架為例，管件壁厚己縮減到1.2 mm左右。對復雜形狀的薄壁管件在充液成形過程中的控制精度提出了更高的要求，尤其是壓力控制和位置控制方面。在生產過程中，壓力和位置的波動都將造成零件的破裂或失穩。根據成形工藝需要，對設備的位置精度要求一般小于0.1 mm，壓力精度小于0.3 MPa。

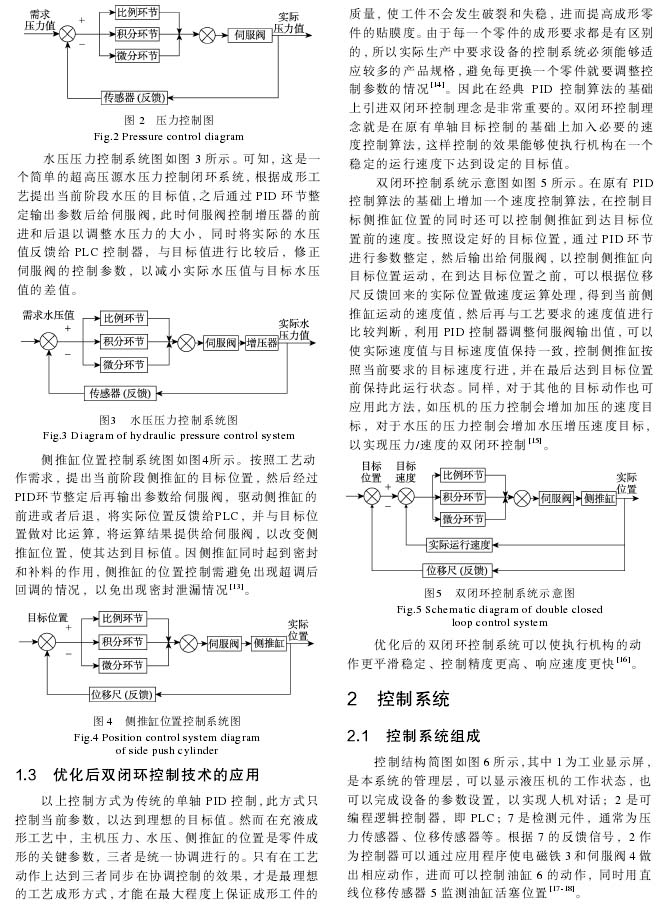

　　基于以上需求，文中對設備的控制系統進行了控制算法升級，一般的PID控制算法在液壓系統中無論從響應速度還是控制精度上都很難達到以上要求，文中引入了位置/速度和壓力/速度雙閉環控制的理念，實現了對位置和壓力更快捷準確的控制。

　　【結 語】

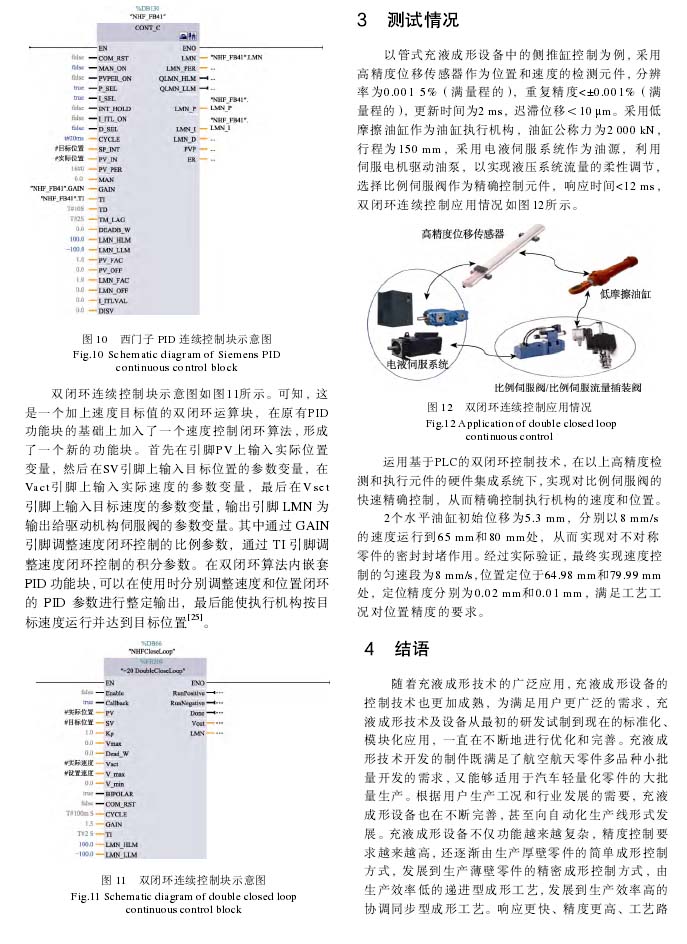

　　隨著充液成形技術的廣泛應用，充液成形設備的控制技術也更加成熟，為滿足用戶更廣泛的需求，充液成形技術及設備從最初的研發試制到現在的標準化、模塊化應用，一直在不斷地進行優化和完善。充液成形技術開發的制件既滿足了航空航天零件多品種小批量開發的需求，又能夠適用于汽車輕量化零件的大批量生產。根據用戶生產工況和行業發展的需要，充液成形設備也在不斷完善，甚至向自動化生產線形式發展。充液成形設備不僅功能越來越復雜，精度控制要求越來越高，還逐漸由生產厚壁零件的簡單成形控制方式，發展到生產薄壁零件的精密成形控制方式，由生產效率低的遞進型成形工藝，發展到生產效率高的協調同步型成形工藝。響應更快、精度更高、工藝路線更優成為了充液成形設備控制系統的新發展方向。

　　為了適應更高運動控制的要求，控制算法和方案也在不斷地被改進。采用雙閉環控制方案能夠在目前充液成形設備的控制系統上實現多目標多軸的同步線性運動控制，可以在保證零件成形動作與成形壓力同步控制的基礎上，減少在充液成形過程中由于補料不足導致管件破裂及失穩情況的發生，同時提高零件脹形的貼膜度，使成形零件的質量更優。

　　以下是正文：
