【作 者】薛文彬;陳明和;謝蘭生

　　高筋蒙皮由于質量輕、剛度高在運載火箭、導彈外殼上得到了廣泛的使用［1］,其特點是蒙皮和加強筋相結合組成一個整體。由于其結構復雜、外形精度高、推重比大等需求，輕量化、高精度成為高筋蒙皮制造研究的重點。 熱壓彎成形是一種傳統的高筋蒙皮成形工藝，具有加工成本低、周期短、適應不同輪廓［2］等優點，但容易導致筋條扭曲、失穩等成形缺陷。高筋蒙皮筋條的失穩會使構件的可靠性大幅降低,嚴重時會導致成形件的報廢［3］。針對筋條失穩的問題，研究人員通常采用改變蒙皮成形的工藝方法進行優化［4］,但尚無學者對高筋蒙皮筋條的結構進行研究和分析。

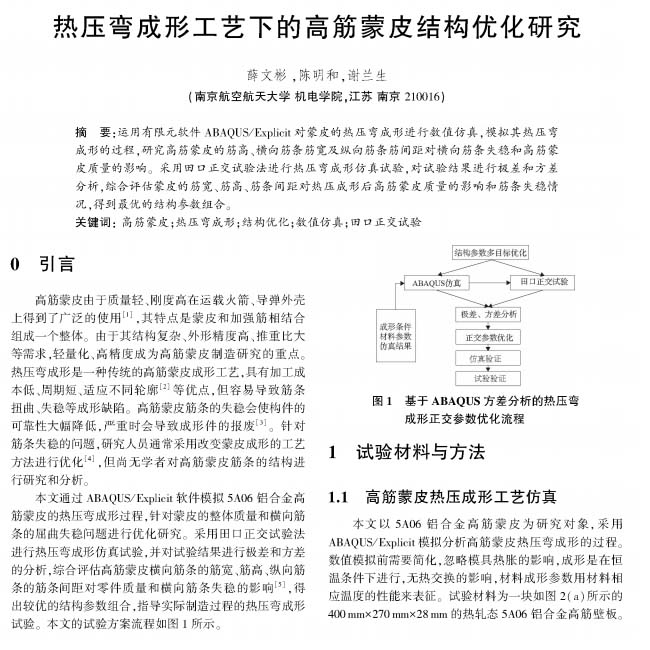

　　本文通過ABAQUS/Explicit軟件模擬5A06鋁合金高筋蒙皮的熱壓彎成形過程,針對蒙皮的整體質量和橫向筋條的屈曲失穩問題進行優化研究。采用田口正交試驗法進行熱壓彎成形仿真試驗，并對試驗結果進行極差和方差的分析，綜合評估高筋蒙皮橫向筋條的筋寬、筋高、縱向筋條的筋條間距對零件質量和橫向筋條失穩的影響［5］,得岀較優的結構參數組合，指導實際制造過程的熱壓彎成形試驗。本文的試驗方案流程如圖1所示。

　　【結 論】

　　1) 采用田口正交試驗法，以筋高、橫向筋條寬度、縱向筋條筋間距為參數，以橫向筋條失穩風險和高筋蒙皮的質量為目標構建了高筋蒙皮熱壓彎成形的仿真試驗方案,通過橫向筋條縱向位移表征筋條失穩的風險，通過方差分析確定了各結構參數對失穩和質量影響的顯著性。

　　2) 筋高對高筋蒙皮質量的影響較大,增大筋高會有效減輕蒙皮的質量。橫向筋條的筋寬對筋條失穩的影響較大,在筋寬＜2mm時筋條極容易發生失穩缺陷。

　　以下是正文：
