【作 者】黃福天;孫桂川;馮越鵬

　　【前 言】

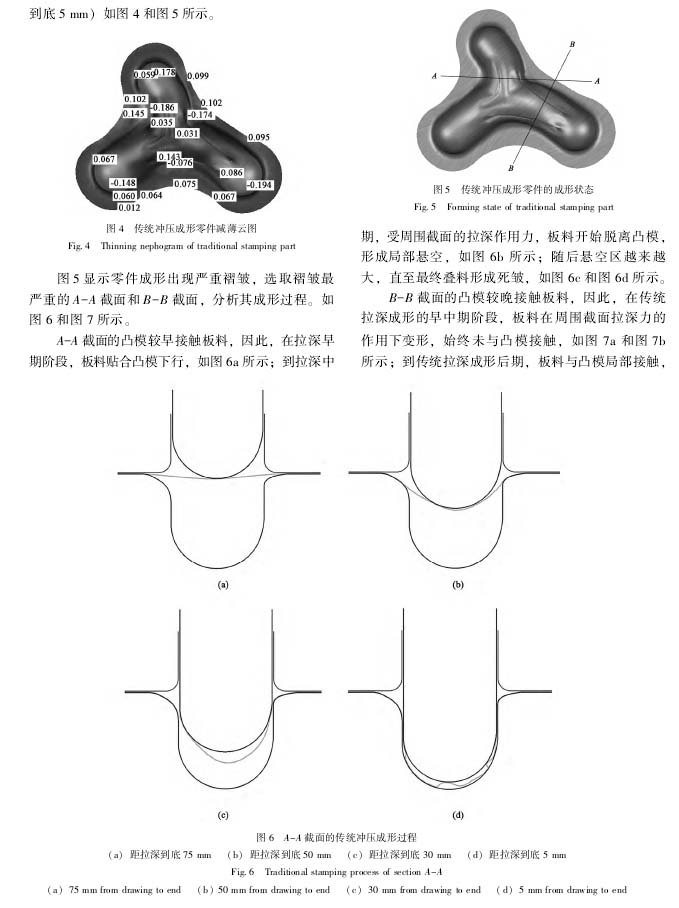

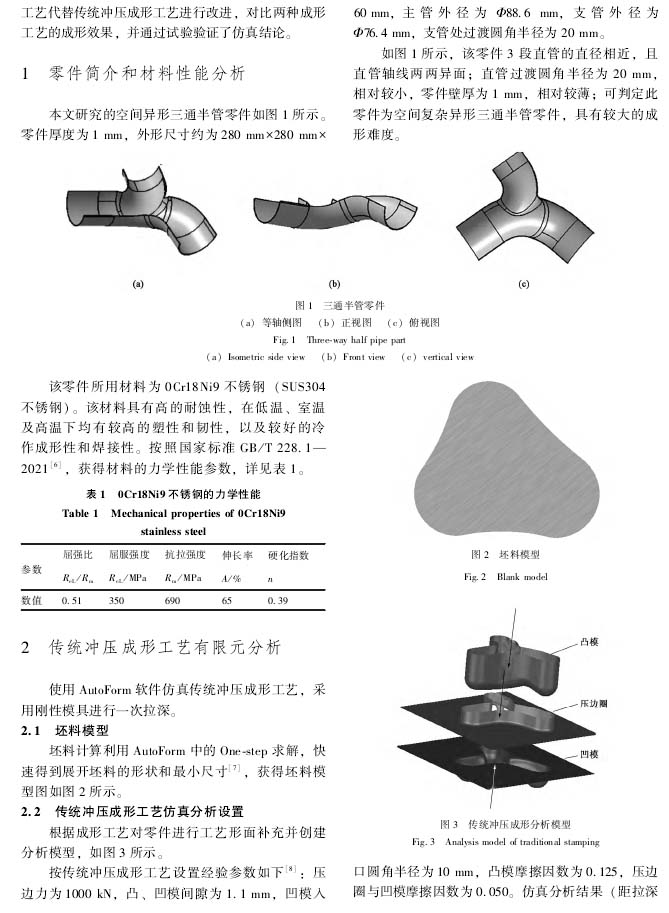

　　三通管件是航空航天領域流體傳輸系統的重要組件，尤其在燃油系統、液壓傳動系統和供氧系統方面[1]得到了廣泛應用。傳統的三通管件成形是根據三通管的空間形狀，分成若干瓣分別成形后拼焊，其力學性能、表面質量及管件整體精度差、制造效率低，很難滿足日益發展的航空零部件制造需求[2]，所以，口前航空制造企業常采用整管成形和半管成形。整管成形主要采用內高壓工藝成形，通過管坯成形出三通支管，一般適用于成形形狀相對規則且支管不高的三通管件[3-4]半管成形則是根據三通管的空間形狀，在分型時，避免環向焊縫及減少分形數量，采用兩瓣三通半管零件分體成形。傳統的三通半管成形大多采用落壓或者沖壓成形工藝，存在較為明顯的缺點:表面質量差、效率低、成品率低等[5]。本文借助AutoForm有限元仿真軟件，針對一種空間復雜異形三通半管零件，分析了傳統沖壓成形工藝的成形問題，提出了以充液拉深成形工藝代替?zhèn)鹘y(tǒng)沖壓成形工藝進行改進，對比兩種成形工藝的成形效果，并通過試驗驗證了仿真結論。

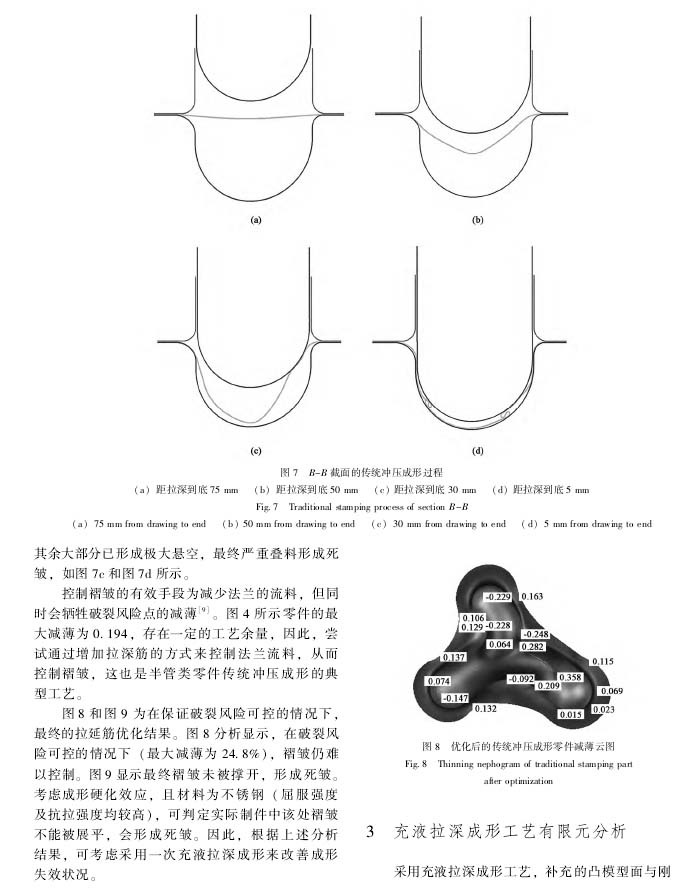

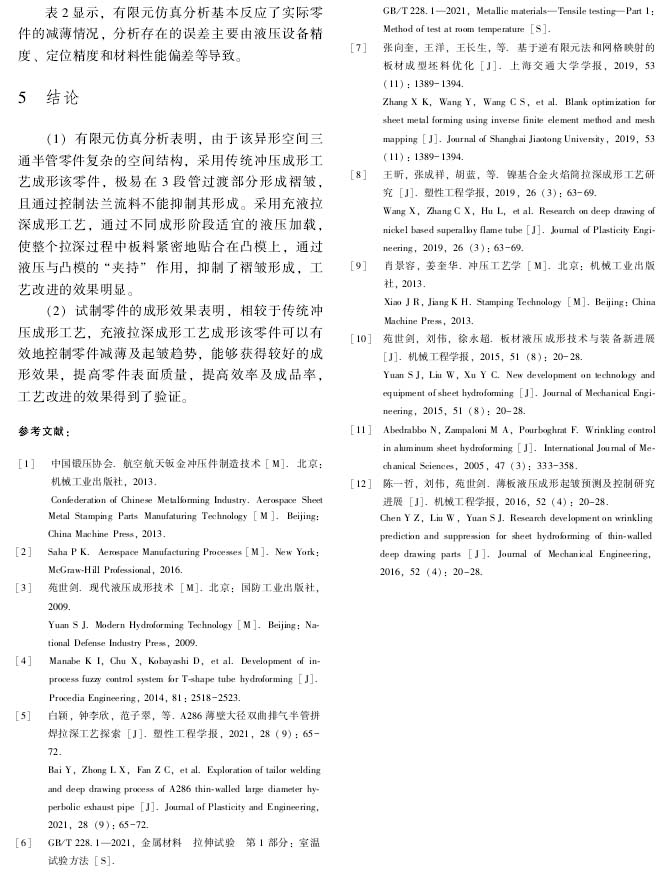

　　【結 論】

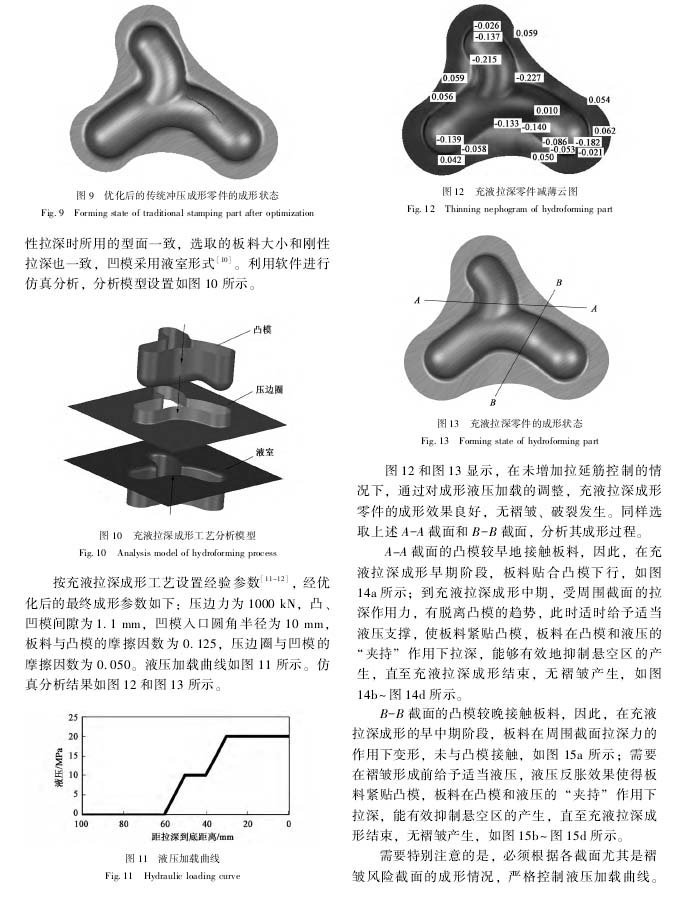

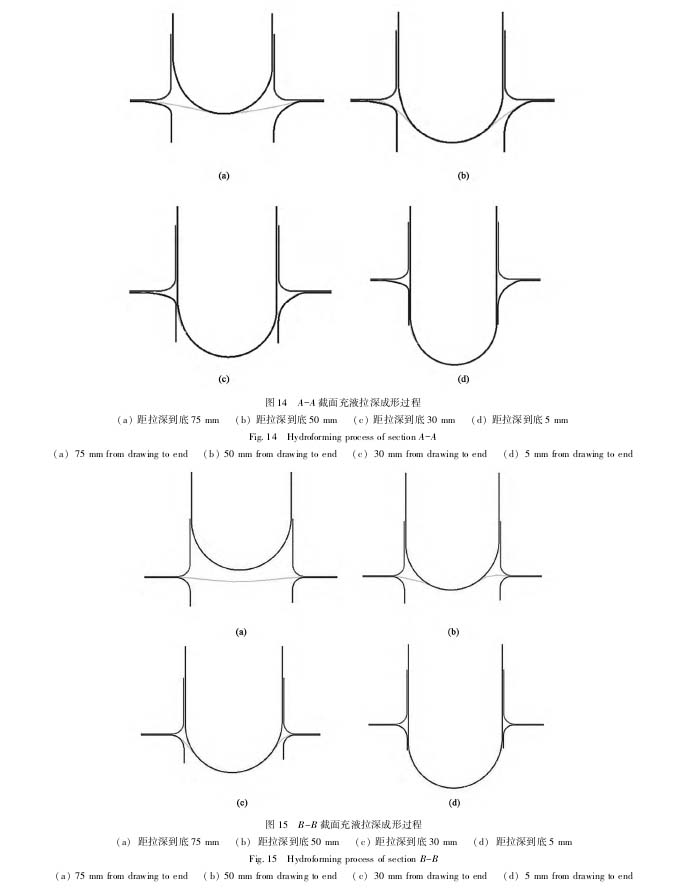

　?。?）有限元仿真分析表明，由于該異形空間三通半管零件復雜的空間結構，采用傳統沖壓成形工藝成形該零件，極易在3段管過渡部分形成褶皺，且通過控制法蘭流料不能抑制其形成。采用充液拉深成形工藝，通過不同成形階段適宜的液壓加載，使整個拉深過程中板料緊密地貼合在凸模上，通過液壓與凸模的“夾持”作用，抑制了褶皺形成，工藝改進的效果明顯。

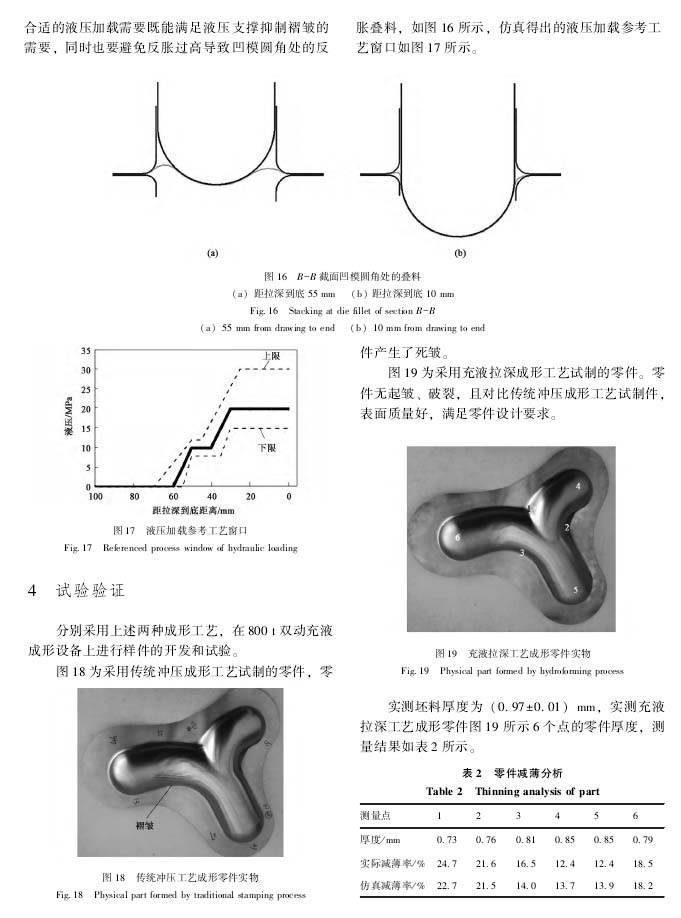

　?。?）試制零件的成形效果表明，相較于傳統沖壓成形工藝，充液拉深成形工藝成形該零件可以有效地控制零件減薄及起皺趨勢，能夠獲得較好的成形效果，提高零件表面質量，提高效率及成品率，工藝改進的效果得到了驗證。

　　以下是正文：
