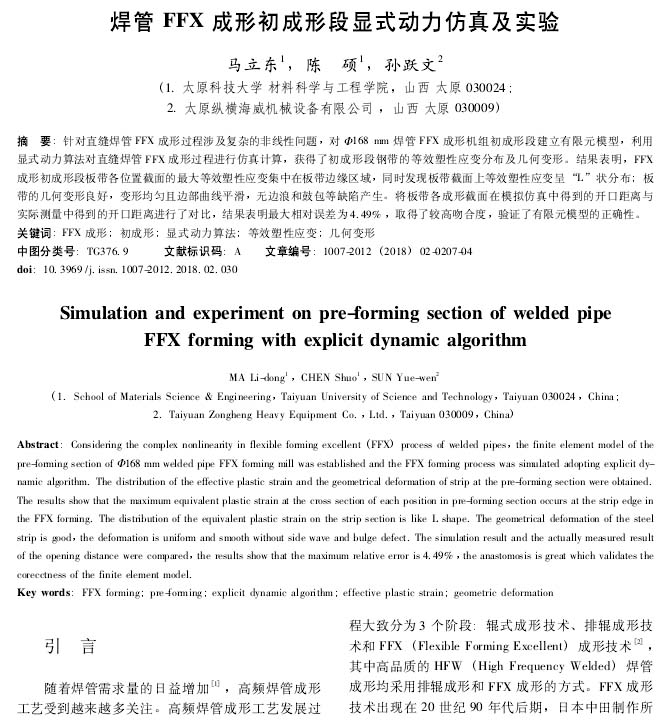

【作 者】馬立東;陳碩;孫躍文

　　【引 言】

　　隨著焊管需求量的日益增加[1]，高頻焊管成形工藝受到越來越多關注。高頻焊管成形工藝發展過程大致分為3個階段:輥式成形技術、排輥成形技術和FFX  (Flexible Forming Excellent)成形技術[2]，其中高品質的HFW  (High Frequency Welded)焊管成形均采用排輥成形和FFX成形的方式。FFX成形技術出現在20世紀90年代后期，日本中田制作所利用有限元數值仿真為核心的計算機輔助工程技術對直縫焊管輥式成形以及排輥成形方式進行了科學系統的分析并開發出了FFX成形技術[3-4]。 FFX成形原理是利用漸開線的輥面將板帶從邊部到中心逐次輥彎。由于采用漸開線輥面使得初成形軋輥具有共用的特點，此外，還具有成形推力大、精成形軋機負擔小以及投資成本低等優勢。焊管成形過程中存在非常復雜的彈塑性大撓度彎曲變形問題[5]，對其理論分析非常困難。有限元方法是目前最精確、最有效的模擬方法[[6]，于恩林等和徐樹成等[7 - 8]采用不同單元對板帶大撓度彎曲進行了有限元仿真。

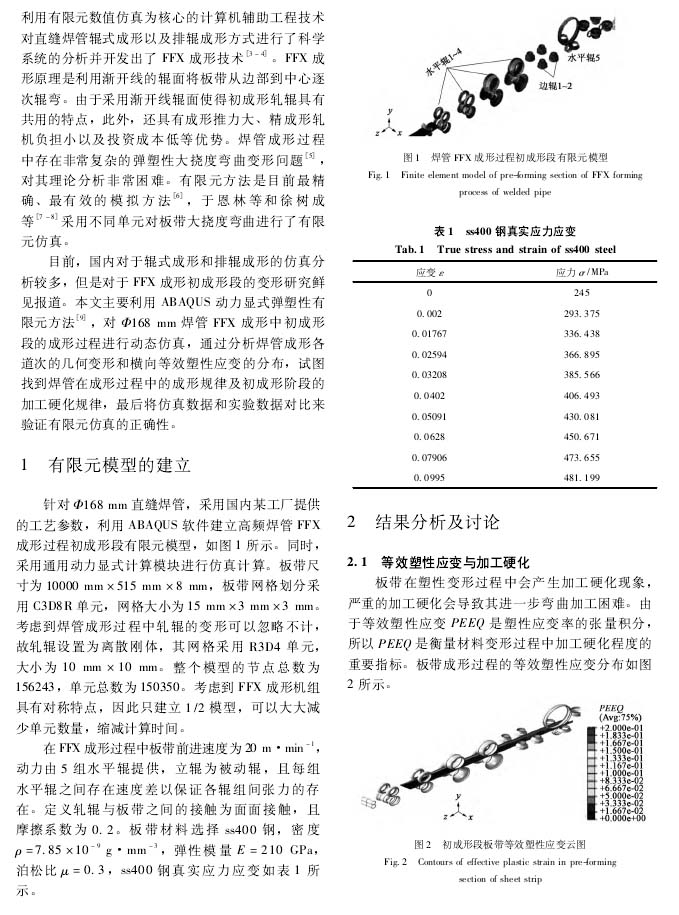

　　目前，國內對于輥式成形和排輥成形的仿真分析較多，但是對于FFX成形初成形段的變形研究鮮見報道。本文主要利用ABAQUS動力顯式彈塑性有限元方法[[9]，對X168 mm焊管FFX成形中初成形段的成形過程進行動態仿真，通過分析焊管成形各道次的幾何變形和橫向等效塑性應變的分布，試圖找到焊管在成形過程中的成形規律及初成形階段的加工硬化規律，最后將仿真數據和實驗數據對比來驗證有限元仿真的正確性。

　　【結 論】

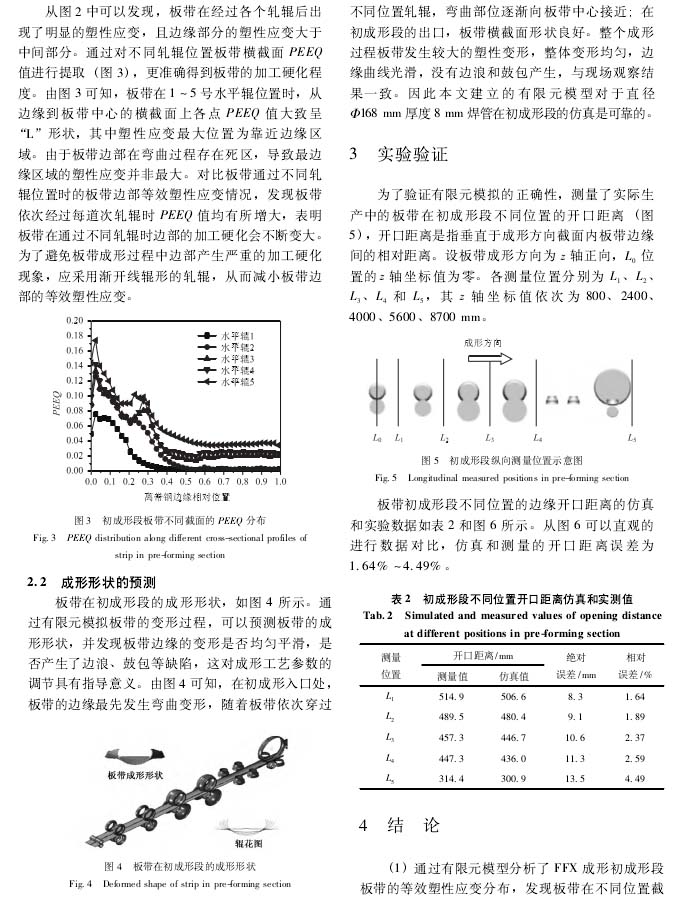

　?。?）通過有限元模型分析了FFX成形初成形段板帶的等效塑性應變分布，發現板帶在不同位置截面的等效塑性應變呈“L”狀分布，同時板帶邊部的PEEQ值在依次經過每道次軋輥時均有所增大?？蔀楹腹苌a(chǎn)提供參考，避免生產過程中板帶邊部發生較大的加工硬化現象。

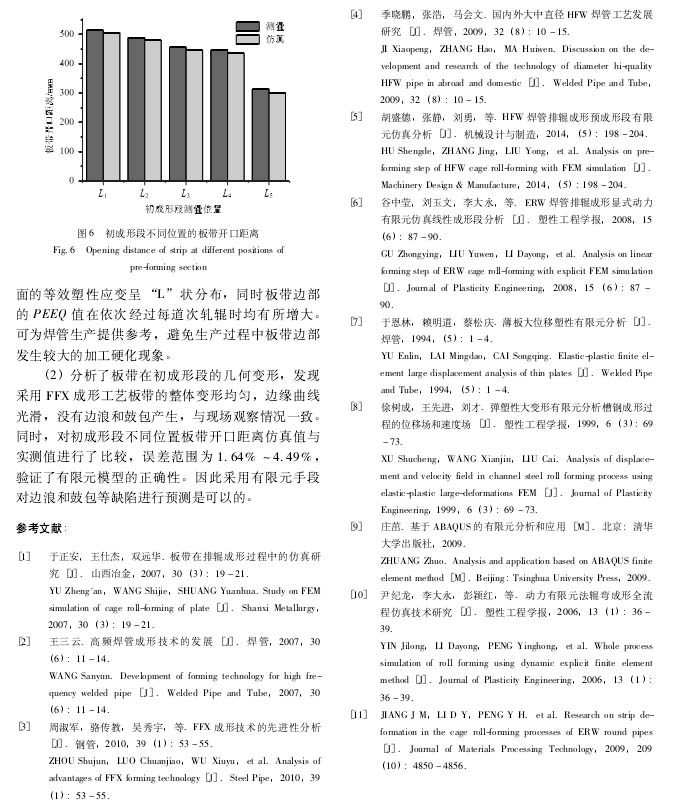

　　（2）分析了板帶在初成形段的幾何變形，發現采用FFX成形工藝板帶的整體變形均勻，邊緣曲線光滑，沒有邊浪和鼓包產生，與現場觀察情況一致。同時，對初成形段不同位置板帶開口距離仿真值與實測值進行了比較，誤差范圍為1. 64%~4. 49%，驗證了有限元模型的正確性。因此采用有限元手段對邊浪和鼓包等缺陷進行預測是可以的。
