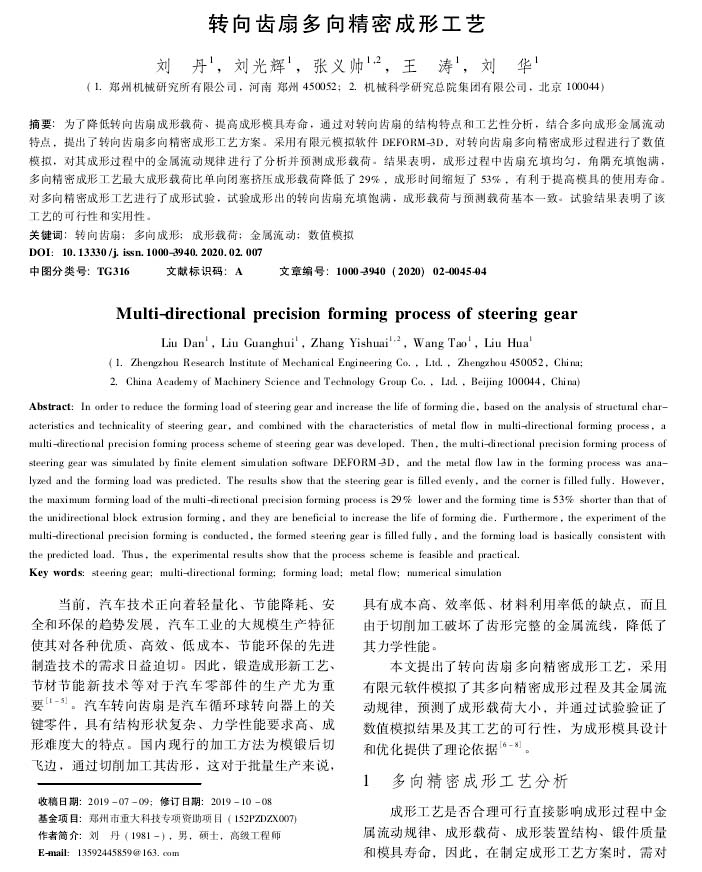

【作 者】劉丹;劉光輝;張義帥;王濤;劉華

　　當前，汽車技術正向著輕量化、節能降耗、安全和環保的趨勢發展，汽車工業的大規模生產特征使其對各種優質、高效、低成本、節能環保的先進制造技術的需求日益迫切。因此，鍛造成形新工藝、節材節能新技術等對于汽車零部件的生產尤為重要[1-5]。汽車轉向齒扇是汽車循環球轉向器上的關鍵零件，具有結構形狀復雜、力學性能要求高、成形難度大的特點。國內現行的加工方法為模鍛后切飛邊，通過切削加工其齒形，這對于批量生產來說，具有成本高、效率低、材料利用率低的缺點，而且由于切削加工破壞了齒形完整的金屬流線，降低了其力學性能。

　　本文提出了轉向齒扇多向精密成形工藝，采用有限元軟件模擬了其多向精密成形過程及其金屬流動規律，預測了成形載荷大小，并通過試驗驗證了數值模擬結果及其工藝的可行性，為成形模具設計和優化提供了理論依據[6-8]。

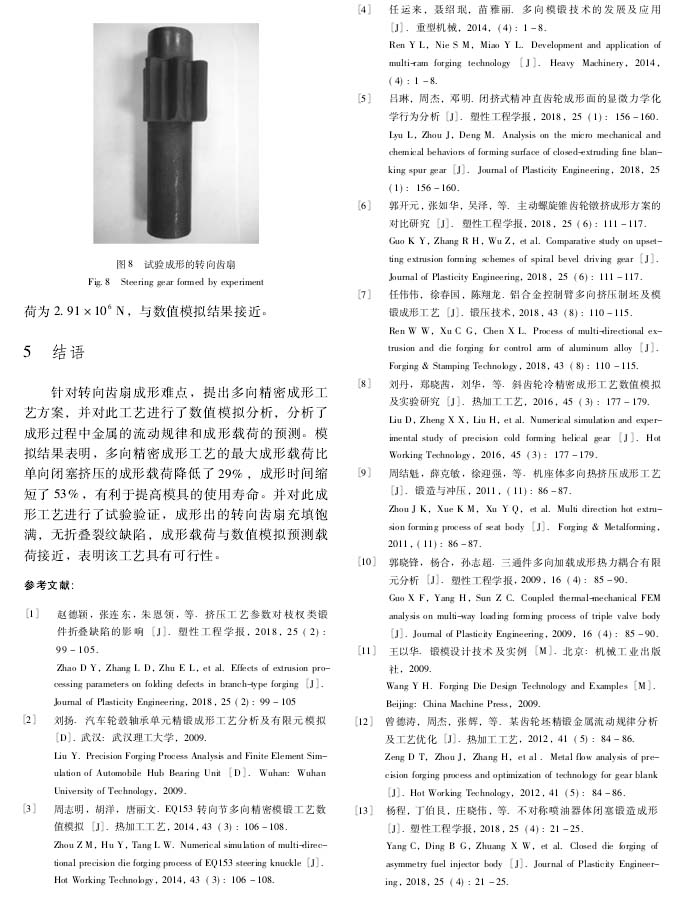

　　【結 語】

　　針對轉向齒扇成形難點，提出多向精密成形工藝方案，并對此工藝進行了數值模擬分析，分析了成形過程中金屬的流動規律和成形載荷的預測。模擬結果表明，多向精密成形工藝的最大成形載荷比單向閉塞擠壓的成形載荷降低了29%，成形時間縮短了53%，有利于提高模具的使用壽命。并對此成形工藝進行了試驗驗證，成形出的轉向齒扇充填飽滿，無折疊裂紋缺陷，成形載荷與數值模擬預測載荷接近，表明該工藝具有可行性。
